Poszczególne komunikaty świetlne mogą zostać połączone z wielotonowym sygnałem dźwiękowym o natężeniu nawet 102 dB lub ustawionym komunikatem głosowym (w module zaawansowanym). Moduły świetlne XVB7, wyposażone w energooszczędne diody LED oraz soczewkę o szlifie diamentowym, zapewniają maksymalną jasność, jednocześnie minimalizując pobór energii elektrycznej (nawet 30% mniej w porównaniu z modelami serii XVBC i XVBL).
Dobór modułowej kolumny sygnalizacyjnej z serii Harmony XVB7 realizowany jest poprzez konfigurację poszczególnych elementów zestawu, z których każdy posiada swój unikalny numer katalogowy. Dokonanie prawidłowego wyboru wymaga uwzględnienia kilku kluczowych czynników:
• Środowisko pracy – należy się upewnić, że urządzenie spełnia wymagania dotyczące odporności na pył, wilgoć czy wibracje. Kolumna sygnalizacyjna Schneider Electric XVB7 charakteryzuje się współczynnikiem ochrony IP65 lub IP 66.
• Rozmiar i widoczność – dla dużych linii produkcyjnych, gdzie sygnały muszą być widoczne z daleka, rekomendowane są moduły o średnicy minimum 70 mm (seria XVB7). W przypadku mniejszych maszyn można rozważyć urządzenia w rozmiarze 60 mm (seria XVU) lub 45 mm (seria XVM).
• Liczba i kolory modułów – standardowo stosowane kolory to: czerwony (awaria), zielony (praca), żółty (ostrzeżenie), niebieski (specjalne komunikaty). Kolumna świetlna Schneider Electric Harmony XVB7 umożliwia na konfigurację do pięciu różnych modułów świetlnych i modułu dźwiękowego.
• Rodzaj zasilania – zależy od specyfiki obsługiwanej aplikacji. Wieże świetlne serii XVB7 zaprojektowano do pracy z napięciami sterującymi 24V AC/DC lub ~100-240 V AC.
Poszczególne segmenty (moduł bazowy, moduły świetlne, pokrywa) łączone są w całość z wykorzystaniem standardowych złączy typu push-in, zaś komunikacja z systemami sterowania (np. PLC) odbywa się za pośrednictwem USB lub protokołu IO-Link. Nowe kolumny świetlne XVB7 można zainstalować w miejscu starych (np. serii XVCB lub XVBL), pamiętając jednak, że ich poszczególne elementy nie są ze sobą kompatybilne.
Modułowa konstrukcja XVB7 pozwala na szybką i intuicyjną wymianę elementów. Cała procedura sprowadza się do zwolnienia zatrzasku wymienianego modułu poprzez jego naciśnięcie i delikatny obrót, odłączenia przewodów od zacisków a następnie podłączenia nowego modułu zgodnie z poprzednią konfiguracją i jego wciśnięcia na zatrzask. Dla bezpieczeństwa prace należy przeprowadzać po uprzednim odłączeniu zasilania.

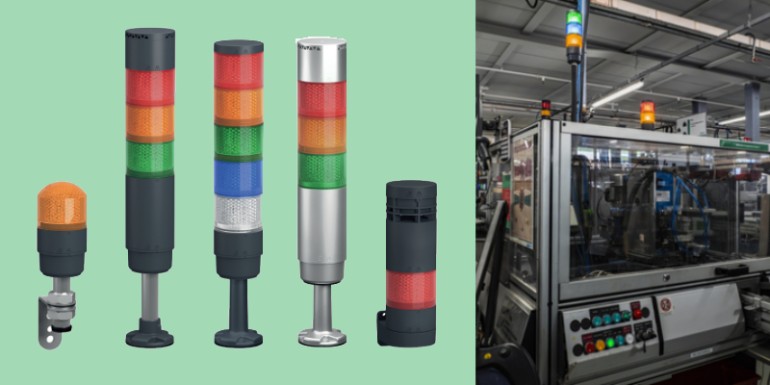

Kolumny świetlne Schneider Electric serii Harmony XVB7 w naszej ofercie to niezawodne i wszechstronne urządzenie sygnalizacyjne dla przemysłu, które znacząco zwiększa bezpieczeństwo, usprawnia komunikację i minimalizuje przestoje produkcyjne. Modułowa konstrukcja, łatwość konfiguracji i szybki montaż pozwalają szybko dobrać najlepsze rozwiązanie do zróżnicowanych zastosowań – od linii produkcyjnych po nowoczesne magazyny.
Modułowa konstrukcja i wstępne okablowanie kolumny sygnalizacyjnej Schneider Electric XVB7 sprawiają, że jej podłączenie do aplikacji przemysłowej zostało maksymalnie uproszczone – wystarczą do tego podstawowe narzędzia w postaci śrubokręta, testera napięcia i zaciskarki do kabli. Każda kolumna sygnalizacyjna posiada w podstawie dwa bloki przyłączeniowe, obsługujące zasilanie napięciem sterującym 24V AC/DC lub ~100-240 V AC oraz komunikację z systemami sterującymi (np. PLC) za pośrednictwem magistrali USB lub protokołu IO-Link. Zasilanie sieciowe najczęściej realizowane jest z rozdzielnicy przewodem wyprowadzonym do zacisków w module bazowym. Instalacja urządzenia sprowadza się do podłączenia okablowania zgodnie z załączonym schematem i instrukcją producenta. Jako system montażowy gotowej kolumny można wykorzystać m.in. uchwyty ścienne, podstawy z rurą lub dedykowane adaptery.
Prawidłowy dobór i konfiguracja kolumny świetlnej muszą uwzględniać co najmniej kilka aspektów, takich jak: specyfika maszyny lub aplikacji, środowisko pracy determinujące stopień ochrony IP (temperatura, zapylenie, wilgotność), czy oczekiwany poziom sygnalizacji (normalna praca, ostrzeżenie, alarm, inne sygnały). Wymienione czynniki determinują wybór określonych kolorów i źródeł światła (diody LED, żarówki), jego natężenia, trybu pracy (światło stałe, migające, pulsacyjne) oraz funkcji dodatkowych w postaci sygnału dźwiękowego. Istotną kwestią praktyczną są również dostępne możliwości i preferowany sposób montażu (bezpośrednio na maszynie, na słupku, na ścianie).
Wieże sygnalizacyjne, zwane również świetlnymi, to ważny element systemów bezpieczeństwa w zakładach produkcyjnych, zautomatyzowanych magazynach i centrach logistycznych. Modułowe konstrukcje, składające się z zestawu lamp w określonych barwach i opcjonalnego sygnalizatora dźwiękowego, skonfigurowane są z systemami kontrolno-nadzorującymi. Przypisana danemu zdarzeniu barwa światła pozwala szybko i czytelnie zakomunikować stan kluczowych procesów zachodzących w przestrzeni roboczej. Najczęściej są to informacje o stanie danej maszyny lub linii produkcyjnej (zielone – wszystko w porządku, czerwone – awaria, pomarańczowe – ostrzeżenie). Nowoczesne rozwiązania, np. kolumna świetlna Schneider Electric Harmony XVB7, umożliwiają również szeroki zakres personalizacji emitowanych sygnałów oraz ich dostosowania do indywidualnych potrzeb użytkownika.
Modułowa konstrukcja kolumny świetlnej Schneider Electric Harmony XVB7 oznacza, że może być ona w prosty sposób dostosowana specyficznych potrzeb danego zakładu produkcyjnego. Użytkownik zyskuje możliwość dowolnej konfiguracji kolorów świateł i ich kolejności, dodania nowego modułu świetlnego lub dźwiękowego. Poszczególne moduły wieży łączone są za pomocą zatrzasków typu push-in, więc do ich wymiany nie są potrzebne żadne narzędzia – wystarczy nacisnąć i lekko obrócić moduł a następnie odłączyć styki zasilania oraz układu sterującego. Montaż nowego modułu wymaga wykonania tych samych czynności w odwróconej kolejności

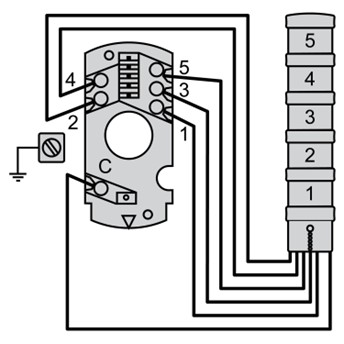

Instalacja kolumny świetlnej Schneider Electric Harmony XVB7 wymaga podłączenia okablowania systemów zasilania i sterowania zgodnie z załączonym do urządzenia schematem i instrukcją producenta.
