Styczniki bezpieczeństwa to specjalistyczne wersje styczników elektromechanicznych o rozbudowanej konstrukcji. Ich podstawową funkcją jest zapewnienie niezawodności układów bezpieczeństwa maszyn i urządzeń poprzez błyskawiczne rozłączanie obwodów zasilania w sytuacjach zagrożenia. Dzięki dodatkowemu zestawowi zamontowanych na stałe styków pomocniczych możliwe jest awaryjne przerwanie obwodu elektrycznego, nawet jeśli styki główne uległy sklejeniu lub uszkodzeniu pod wpływem przeciążenia.
Najczęstsze obszary ich zastosowań to m.in. nadzór obwodów zatrzymania awaryjnego, kontrola dostępu do stref niebezpiecznych, kontrola granic bezpieczeństwa w strefie pracy maszyn i robotów przemysłowych oraz ograniczenie prędkości elementów ruchomych. W tym celu styczniki bezpieczeństwa współpracują m.in. z wyłącznikami awaryjnymi (e-stop), różnego typu zamkami elektromagnetycznymi, bramkami, matami bezpieczeństwa, kurtynami świetlnymi oraz układami kontroli osłon i blokad.
Standardowe styczniki są przeznaczone do obsługi obwodów silnoprądowych, takich jak silniki elektryczne. W odróżnieniu od nich, styczniki bezpieczeństwa posiadają kilka specyficznych cech, które gwarantują znacznie większą pewność i szybkość działania. Tym samym doskonale sprawdzają się w układach kontroli i zabezpieczeń często stanowiąc ich kluczowy element. Są to przede wszystkim:
• Dodatkowe styki o wymuszonym prowadzeniu – dodatkowy styk normalnie zamknięty (NC) jest trwale połączony z pozostałymi normalnie otwartymi (NO) stykami pomocniczymi i działa jako lustrzane odbicie głównego styku roboczego normalnie otwartego (NO). Tak zintegrowana konstrukcja zapewnia obwody sprzężenia zwrotnego stanu, gwarantując niezawodność działania, a tym samym bezpieczeństwo maszyn i innych aplikacji. Ponadto urządzenia chronione są przed przypadkowym rozruchem lub uszkodzeniem.
• Możliwość łatwej diagnostyki – dodatkowy zestaw styków umożliwia systemowi szybkie wykrycie awarii i zasygnalizowanie konieczności serwisu. Diagnostyka realizowana jest poprzez monitorowanie takich parametrów jak: zwarcia międzykanałowe, czas przełączania styków między kanałami oraz ciągłość obwodu podłączonego do wyjść układu logicznego.
• Podwyższona niezawodność i jakość wykonania – urządzenia tego typu projektowane są do pracy w aplikacjach wymagających najwyższych standardów bezpieczeństwa. Przykładowo, popularne styczniki bezpieczeństwa AFS marki ABB spełniają wyśrubowane normy EN ISO 13849 (wymagania dla układów sterowania bezpieczeństwem maszyn) oraz EN 62061 (bezpieczeństwo funkcjonalne programowalnych systemów sterowania związanych z bezpieczeństwem).

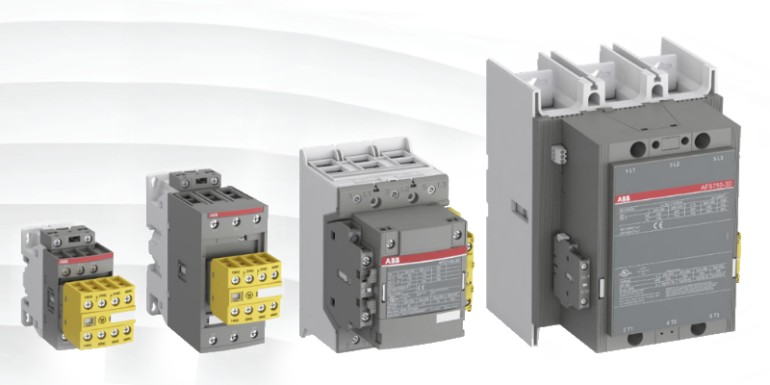

Spośród szerokiej gamy dostępnych na rynku rozwiązań warto zwrócić uwagę na 3-kanałowe styczniki bezpieczeństwa AFS oferowane przez firmę ABB. Stanowią one element szerszych systemów bezpieczeństwa przemysłowego, z którymi są w pełni kompatybilne i integrowane.
Kompaktowe urządzenia w wersjach prądowych od 25 do 130 A cechują się bardzo wysoką szybkością reakcji rzędu 20-35 ms (zależnie od modelu), co w praktyce oznacza, że operator maszyny lub urządzenie nie będzie narażone na niebezpieczeństwo w przypadku niespodziewanej awarii. Zarządzanie pracą przekaźnika i jego integracja z systemem sterowania maszyny mogą być realizowane za pośrednictwem sterowników PLC, przekaźnika bezpieczeństwa lub przekaźnika zasilania.
Wartą odnotowania cechą jest wykorzystanie nowatorskiej technologii AF (cewka sterowana elektronicznie), dzięki której styczniki bezpieczeństwa AFS zużywają nawet 60% mniej energii niż ich odpowiedniki. Umożliwia to zastosowanie mniejszych zasilaczy o niższej mocy i przekłada się na oszczędność miejsca w szafach sterowniczych. Każdy stycznik posiada wbudowane zabezpieczenie antyprzepięciowe, zapobiegające przedostawaniu się przepięć do obwodu sterowania – nie jest konieczne stosowanie zewnętrznych ograniczników lub wyłączników.
Styczniki bezpieczeństwa AFS spełniają rygorystyczne warunki certyfikacji wg norm bezpieczeństwa EN ISO 13849-1 oraz EN 62061, jak również standardów SIL 2 (Poziom Nienaruszalności Bezpieczeństwa). Dla standardowych styczników jest to poziom SIL 1.
Firma ABB zadbała również o maksymalne uproszczenie procesu niezbędnych obliczeń oraz tworzenia dokumentacji projektowej instalacji wykorzystujących styczniki bezpieczeństwa AFS. Wszelkie niezbędne dane dostępne są w bazach Sistema i FSDT, czyli aplikacji wspomagających projektowanie systemów zabezpieczeń.
Zapoznaj się z pełną ofertą styczników bezpieczeństwa ABB AFS i dobierz rozwiązanie dopasowane do Twoich potrzeb. Kliknij tutaj, aby sprawdzić dostępne modele i specyfikacje w naszym sklepie.
