| Producent | Apator |
| Seria | PBD |
| Typ produktu | Podstawa bezpiecznikowa |
| Wielkość podstawy | 00, 1, 2, 3 |
| Prąd znamionowy | 160 do 630A |
| Napięcie znamionowe | 690V |
| Zwarciowa zdolość wyłączania | 25 do 65kA |
ZASTOSOWANIE I BUDOWA

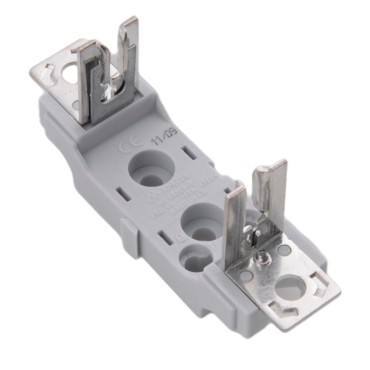

Podstawy bezpiecznikowe PBD są częścią stałą bezpiecznika przemysłowego przystosowaną do zamocowania wkładki topikowej nożowej i włączenia jej w tor prądowy elektroenergetycznych urządzeń rozdzielczych. Korpusy podstaw wykonano z niepalnego tłoczywa poliestrowo-szklanego, przykręcone są do nich styki szczękowe wykonane z miedzi, galwanicznie cynowane w wielkościach 00, 1, 2. Na specjalne zamówienie styki w tych wielkościach mogą być pokryte srebrem natomiast w wielkości 3 styki standardowo pokrywane są srebrem.
Podstawy bezpiecznikowe przeznaczone są do instalowania w pomieszczeniach zamkniętych (nie zawierających pyłów, gazów żrących lub wybuchowych) takich jak:
• szafki kablowe rozdzielcze i komunalne nn,
• rozdzielnice i tablice rozdzielcze nn przemysłowe i energetyczne,
• baterie „nn” do kompensacji mocy biernej.
Mogą być instalowane w temperaturze otoczenia od -25°C do +55°C, na wysokości do 2000 m n.p.m. oraz na zewnątrz pomieszczeń w obudowach o stopniu ochrony IP34 i wyższym.
Rodzaje wykonań:
Podstawy wykonywane są w zakresie wielkości wkładek 00 ÷ 3. Przewidziane są następujące wersje wykonań:
• dla wielkości 00 – 160 A
– z dwustronnymi zaciskami śrubowymi do końcówek kablowych lub szyn – PBD 00 podstawa trójbiegunowa PBD 003 HH
– z zaciskiem „V” z jednej i z zaciskiem śrubowym z drugiej strony – podstawa jednobiegunowa PBD 00-1V, podstawa trójbiegunowa
PBD 00 3-1V
– z obustronnymi zaciskami typu „V” – podstawa jednobiegunowa PBD 00-2V, podstawa trójbiegunowa PBD 00 3-VV
– możliwość stosowania wkładek 00 i 000
• dla wielkości 1 – 250 A
– z dwustronnymi zaciskami śrubowymi do końcówek kablowych lub szyn podstawa jednobiegunowa PBD 1, podstawa
trójbiegunowa PBD 13
– z zaciskiem „V” z jednej i z zaciskiem śrubowym z drugiej strony – podstawa jednobiegunowa PBD 1-1V, podstawa trójbiegunowa
PBD 13-1V
– z obustronnymi zaciskami typu „V” – podstawa jednobiegunowa PBD 1-2V, podstawa trójbiegunowa PBD 13-2V
• dla wielkości 2 – 400 A
– z dwustronnymi zaciskami śrubowymi do końcówek kablowych PBD 2
– z zaciskiem „V” z jednej i z zaciskiem śrubowym z drugiej strony –PBD 2-1V
– z obustronnie zamontowanymi zaciskami „V” – PBD 2-2V
• dla wielkości 3 – 630 A
– z dwustronnymi zaciskami śrubowymi do końcówek kablowych PBD 3 lub szyn
