Końcówki kablowe rurowe

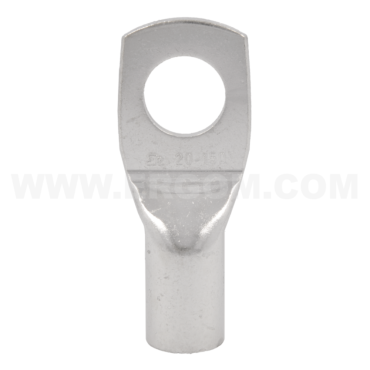

Końcówki oczkowe, rurowe typu KOR (cynowane)

Producent: Ergom
Przejdź do e-sklepu
Producent Ergom
Seria KOR
Typ produktu Końcówka oczkowa rurowa
Materiał Miedź
Pokrycie Cynowane galwanicznie
  • Opis
  • Załączniki
  • Tabela wykonań

Końcówki oczkowe rurowe serii KOR wykonane zostały z miedzi oraz pokryte galwanicznie cyną. Rozmiar zacisku, jak i opis przekroju znajdują się na płetwie. Końcówki te świetnie znajdują swoje zastosowanie w odpowiedzialnych połączeniach.



Podstawowe dane
CECHY I KORZYŚCI
końcówka oczkowa Cu w wersji standard z pokryciem galwanicznym cyną
opis przekroju przewodu i rozmiar zacisku na powierzchni płetwy
wersja popularna do odpowiedzialnych zastosowań
bardzo szeroki asortyment
DANE MECHANICZNE
Materiał Cu
Pokrycie cynowane galwanicznie
CERTYFIKATY I NORMY
Wykonanie standard
Normy PN-EN 61238-1:2004 (Klasa A) dla przekrojów 10 – 240 mm²



Katalog
Symbol Numer katalogowy Przekrój znamionowy Otwór pod śrubę Średnica wewnętrzna
KOR 10/5 (100 SZT.) E11KM-01020102300 10 mm2 M5 4.5 mm
KOR 10/6 (100 SZT.) E11KM-01020102400 10 mm2 M6 4.5 mm
KOR 10/8 (100 SZT.) E11KM-01020102500 10 mm2 M8 4.5 mm
KOR 10/10 (100 SZT.) E11KM-01020102600 10 mm2 M10 4.5 mm
KOR 10/12 (100 SZT.) E11KM-01020102700 10 mm2 M12 4.5 mm
KOR 16/5 (100 SZT.) E11KM-01020102800 16 mm2 M5 5.5 mm
KOR 16/6 (100 SZT.) E11KM-01020102900 16 mm2 M6 5.5 mm
KOR 16/8 (100 SZT.) E11KM-01020103000 16 mm2 M8 5.5 mm
KOR 16/10 (100 SZT.) E11KM-01020103100 16 mm2 M10 5.5 mm
KOR 16/12 (100 SZT.) E11KM-01020103250 16 mm2 M12 5.5 mm
KOR 25/5 (100 SZT.) E11KM-01020103300 25 mm2 M5 7.0 mm
KOR 25/6 (100 SZT.) E11KM-01020103400 25 mm2 M6 7.0 mm
KOR 25/8 (100 SZT.) E11KM-01020103500 25 mm2 M8 7.0 mm
KOR 25/10 (100 SZT.) E11KM-01020103600 25 mm2 M10 7.0 mm
KOR 25/12 (100 SZT.) E11KM-01020103700 25 mm2 M12 7.0 mm
KOR 35/5 (10 szt.) E11KM-01020103882 35 mm2 M5 8.5 mm
KOR 35/6 (100 SZT.) E11KM-01020103900 35 mm2 M6 8.5 mm
KOR 35/8 (100 SZT.) E11KM-01020104000 35 mm2 M8 8.5 mm
KOR 35/10 (100 SZT.) E11KM-01020104100 35 mm2 M10 8.5 mm
KOR 35/12 (100 SZT.) E11KM-01020104200 35 mm2 M12 8.5 mm
KOR 35/16 (100 SZT.) E11KM-01020104400 35 mm2 M16 8.5 mm
KOR 50/6 (100 SZT.) E11KM-01020104500 50 mm2 M6 10.0 mm
KOR 50/8 (100 SZT.) E11KM-01020104600 50 mm2 M8 10.0 mm
KOR 50/10 (100 SZT.) E11KM-01020104700 50 mm2 M10 10.0 mm
KOR 50/12 (100 SZT.) E11KM-01020104800 50 mm2 M12 10.0 mm
KOR 50/16 (100 SZT.) E11KM-01020105000 50 mm2 M16 10.0 mm
KOR 50/20 (100 SZT.) E11KM-01020105100 50 mm2 M20 10.0 mm
KOR 70/6 (100 SZT.) E11KM-01020105200 70 mm2 M6 12.0 mm
KOR 70/8 (100 SZT.) E11KM-01020105300 70 mm2 M8 12.0 mm
KOR 70/10 (100 SZT.) E11KM-01020105400 70 mm2 M10 12.0 mm
KOR 70/12 (100 SZT.) E11KM-01020105500 70 mm2 M12 12.0 mm
KOR 70/16 (100 SZT.) E11KM-01020105700 70 mm2 M16 12.0 mm
KOR 70/16 (10 SZT.) E11KM-01020105702 70 mm2 M16 12.0 mm
KOR 70/20 (100 SZT.) E11KM-01020105800 70 mm2 M20 12.0 mm
KOR 70/20 (10 SZT.) E11KM-01020105802 70 mm2 M20 12.0 mm
KOR 95/8 (50 SZT.) E11KM-01020105900 95 mm2 M8 13.5 mm
KOR 95/10 (50 SZT.) E11KM-01020106000 95 mm2 M10 13.5 mm
KOR 95/12 (50 SZT.) E11KM-01020106100 95 mm2 M12 13.5 mm
KOR 95/16 (50 SZT.) E11KM-01020106300 95 mm2 M16 13.5 mm
KOR 95/20 (50 SZT.) E11KM-01020106400 95 mm2 M20 13.5 mm
KOR 120/8 (50 SZT.) E11KM-01020106500 120 mm2 M8 15.0 mm
KOR 120/10 (50 SZT.) E11KM-01020106600 120 mm2 M10 15.0 mm
KOR 120/12 (50 SZT.) E11KM-01020106700 120 mm2 M12 15.0 mm
KOR 120/14 (50 SZT.) E11KM-01020106800 120 mm2 M14 15.0 mm
KOR 120/16 (50 SZT.) E11KM-01020106900 120 mm2 M16 15.0 mm
KOR 120/20 (50 SZT.) E11KM-01020107000 120 mm2 M20 15.0 mm
KOR 150/8 (50 SZT.) E11KM-01020107100 150 mm2 M8 16.5 mm
KOR 150/10 (50 SZT.) E11KM-01020107200 150 mm2 M10 16.5 mm
KOR 150/12 (50 SZT.) E11KM-01020107300 150 mm2 M12 16.5 mm
KOR 150/16 (50 SZT.) E11KM-01020107500 150 mm2 M16 16.5 mm
KOR 150/20 (50 SZT.) E11KM-01020107600 150 mm2 M20 16.5 mm
KOR 185/10 (50 SZT.) E11KM-01020107700 185 mm2 M10 19.0 mm
KOR 185/12 (50 SZT.) E11KM-01020107800 185 mm2 M12 19.0 mm
KOR 185/16 (50 SZT.) E11KM-01020108000 185 mm2 M16 19.0 mm
KOR 240 (10 SZT.) E11KM-01020301102 240 mm2 brak 21.0 mm
KOR 240/10 (50 SZT.) E11KM-01020108200 240 mm2 M10 21.0 mm
KOR 240/12 (50 SZT.) E11KM-01020108300 240 mm2 M12 21.0 mm
KOR 240/14 (50 SZT.) E11KM-01020108400 240 mm2 M14 21.0 mm
KOR 240/16 (50 SZT.) E11KM-01020108500 240 mm2 M16 21.0 mm
KOR 240/20 (50 SZT.) E11KM-01020108600 240 mm2 M20 21.0 mm
KOR 300/12 (25 SZT.) E11KM-01020108800 300 mm2 M12 24.0 mm
KOR 300/16 (25 SZT.) E11KM-01020109000 300 mm2 M16 24.0 mm
