Łączniki krzywkowe

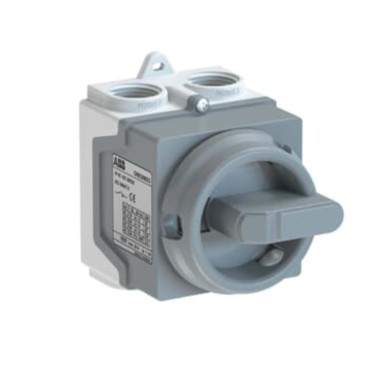

Rozłączniki w obudowach ONE20 do instalacji przemysłowych, komercyjnych i mieszkaniowych

Producent: ABB
Przejdź do e-sklepu
Producent ABB
Seria ONE20
Typ produktu Łącznik krzywkowy
Prąd łączeniowy 20A
Montaż w obudowie
Znamionowe napięcie izolacji 690V
Stopień ochrony IP67
  • Opis
  • Załączniki
  • Tabela wykonań

Rozłączniki w obudowach ONE20 stanowią najlepsze rozwiązanie dla instalacji przemysłowych i budynków mieszkaniowych dzięki wysokiej niezawodności technicznej i nowoczesnemu wyglądowi. Wykorzystywane są jako rozłączniki główne lub miejscowa izolacja w szerokiej gamie zastosowań takich jak pompy wody i ciepła w budynkach mieszkaniowych, instalacje HVAC a także oświetlenie komercyjne.

Rozłączniki w obudowach ONE20 cechuje:

  • Wysoka jakość: obudowy są wykonane z trwałych materiałów o wysokiej odporności na promieniowanie ultrafioletowe, każdy rozłącznik ONE20 jest testowany i dopuszczany do użytku w zakładzie produkcyjnym
  • Skrócony czas montażu: można je w prosty sposób zamontować na gwintowanym wybijalnym przepuście kablowym.
  • Prosta i nowoczesna konstrukcja: dostępne są w trzech wersjach kolorystycznych, obudowa jest kompaktowa, a jej rozmiar jest taki sam dla typów 2-, 3- i 4-biegunowych.
  • Zmaksymalizowane bezpieczeństwo: uchwyt może być zablokowany w pozycji wyłączonej (OFF) za pomocą maksymalnie trzech kłódek oraz w pozycji załączonej (ON) za pomocą jednej kłódki.



Podstawowe funkcje:

  • Prąd cieplny (Ith) 20 A
  • Opcje kolorystyczne: jasnoszary, ciemnoszary, czerwono-żółty
  • Dostępny w wersji 2-, 3- i 4-biegunowej
  • Obudowa odporna na działanie warunków atmosferycznych dzięki wysokiemu stopniowi ochrony (IP67) i wykonaniu z materiału odpornego na działanie promieni ultrafioletowych.



Dane techniczne:



Dane zgodnie z normą IEC 60947-3 ONE20M2_ ONE20M3_ ONE20M4_
Wytrzymywane napięcie impulsowe, Uimp kV  6 6 6
Znamionowe napięcie łączeniowe, Ue V  240 415 415
Znamionowe napięcie izolacji Stopień zaniecz. 3       V  690 690 690
Znamionowy prąd cieplny i znamionowy prąd łączeniowy AC 20 / DC 20 A  20 20 20
Znamionowy prąd łączeniowy, AC–21 A i AC-22 A 240 V
do 415 V		 AA  20 20
20		 20
20
Znamionowy prąd łączeniowy, AC–23 A 230 V
do 400 V		 A/kW
A/kW 		 9,8/2,6 9,8/2,6
15,2/7,5		 9,8/2,6
15,2/7,5
Znamionowy prąd łączeniowy i moc, AC-3 230 V
do 400 V		 A/kW
A/kW 		 8,4/2,2 8,4/2,2
11,3/5,5		 8,4/2,2
11,3/5,5
Znamionowy prąd zwarciowy umowny, Ip (wart. skut.), z bezpiecznikami   kA 1 1 1
Maksymalny prąd zapasowej wkładki topikowej   A 20 20 20
Przekrój drutu miedzianego odpowiedni dla zacisku   mm2 0,5–4 0,5–4 0,5–4
Kabel dla dławnic, średnica min.–maks.   mm 7-12 7-12 7-12
