| Producent | Ema-Elfa |
| Seria | PZK |
| Typ produktu | Przełącznik izolacyjny zatablicowy |
| Znamionowe napięcie izolacji Ui | 660V AC |
| Znamionowy prąd ciągły | 400A, 630A, 1250A, 1600A |
| Kategoria użytkowania | AC 20A, DC 20A |
| Napięcie znam. udarowe wytrzym. | 4000V |

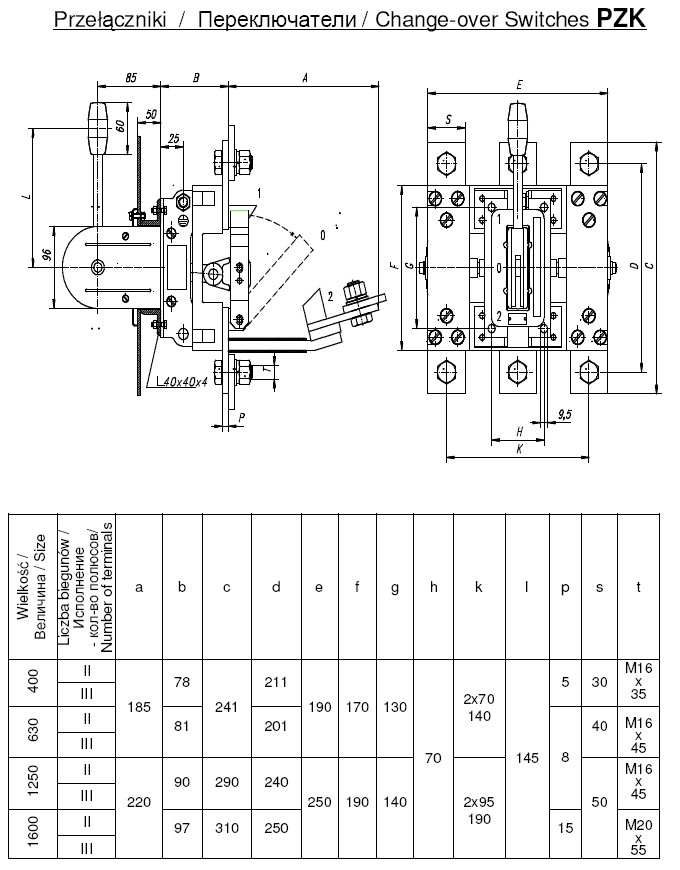

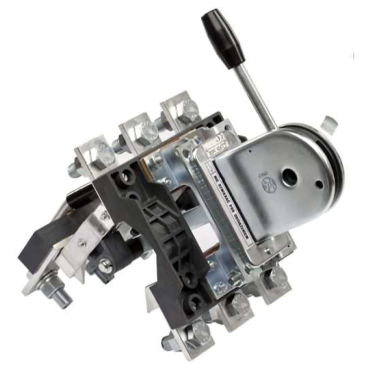

Przełącznik PZK to izolacyjny zatablicowy przełącznik przeznaczony do przełączania nieobciążonych obwodów w sieciach przemysłowych prądu stałego i przemiennego. Mogą być instalowane i eksploatowane w pomieszczeniach zamkniętych w warunkach klimatu umiarkowanego i tropikalno-morskiego. Przełączanie torów głównych dokonuje się ręcznie za pomocą dźwigni napędowej.
| Podstawowe dane techniczne |
|||||
| Typ odłącznika | PZK-400 | PZK-630 | PZK-1250 | PZK-1600 | |
| Wykonanie zależne od liczby biegunów |
II - 2-biegunowe: III - 3- biegunowe |
||||
| Znamionowe napięcie izolacji |
[V] |
660 |
|||
| Częstotliwość znamionowa | Hz |
50 |
|||
|
Znamionowy prąd ciągły |
[A] |
400 |
630 |
1250 |
1600 |
| Znamionowa częstość łaczeń |
[I/h] |
2 |
1/2 |
||
| Trwałość mechaniczna |
cykli |
1500 |
5000 |
||
| Kategoria użytkowania |
|
AC 20A; DC 20A |
|||
| Napięcie znam. udarowe wytrzym. |
[V] |
4000 |
|||
| Zabezp. wkładka bezp. przed prądami zwarciowymi |
[A] |
400 |
630 |
1250 |
1600 |
| Znamionowy prąd szczytowy (max) | [kA] |
36 |
52,5 |
95 |
105 |
| Znamionowy prąd 0,2 sek |
[kA] |
18 |
25 |
45 |
50 |
* - w nawiasach podano znamionowy prąd ciągły dla wykonania tropikalnego i morskiego.
Nowe przełączniki PZK zastępuj poprzednie wersje wg poniższego zestawienia:
1. PZK400 - PZK-400
2. PZK630 - zastępuje PZK-600
3. PZK1250 - zastępuje PZK-1000
4. PZK1600 - zastępuje PZK-1500
| Symbol | Numer katalogowy | Ilość biegunów | Prąd znamionowy | Masa |
|---|---|---|---|---|
| PZK 3x400 | EMA0170210 | 3 | 400A | 6.1kg |
| PZK 3x630 | EMA0170220 | 3 | 630A | 8.6kg |
| PZK 3x1250 | EMA0170230 | 3 | 1250A | 12.7kg |
| PZK 3x1600 | EMA0170240 | 3 | 1600A | 19.2kg |
| PZK 2x400 | EMA0170250 | 2 | 400A | 4.4kg |
