| Producent | Stego |
| Seria | CS 030, CSL 130 |
| Typ | Dmuchawa półprzewodnikowa |
| Element grzejny | element PTC |
| Żywotność | 50 000h przy +40°C |
| Podłączenie | zaciski 2 x 2.5mm2 |
| Obudowa | tworzywo sztuczne |
| Montaż | szyna DIN/płyta |
| Stopień ochrony | IP20 |
| Temperatura pracy | -45 do +70°C |

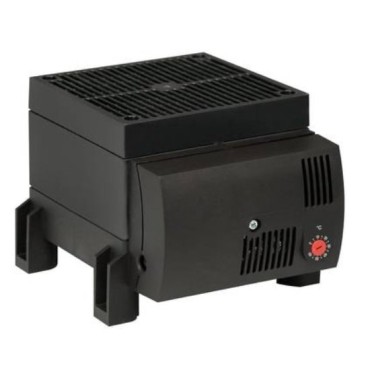

Dmuchawa grzewcza CS030 to wysokowydajna dmuchawa grzewcza dla zapewnienia równomiernej temperatury w szafach rozdzielczych i rozwiązaniach zawierających układy elektroniczne. Służy zapobieganiu tworzeniu się kondensatu i szronu, które są przyczyną wielu awarii. Plastikowa obudowa zapewnia podwójną izolację i chroni przed kontaktem z gorącą powierzchnią elementu grzejnego. Dmuchawa może być dostarczana także ze zintegrowanym termostatem. Typ CS 030 został zaprojektowany do montażu na poziomej płycie montażowej (np. dno obudowy rozdzielczej). Do montażu na pionowej płycie lub szynie TH35 przygotowany jest ogrzewacz typu CS 130.
Podstawowe cechy:
| Podstawowe dane techniczne | |
| Element grzejny | element PTC - samoregulujący z ogranicznikiem temperatury |
| Zabezpieczenie temperaturowe | styk odcinający zasilanie w przypadku awarii wentylatora, powrotny po ustaniu awarii |
| Wentylator osiowy ułożyskowany | wydajność 160m³/h, nadmuch swobodny żywotność 50 000h przy +25°C |
| Podłączenie | zaciski 2 x 2,5mm², siła dokręcania 0,8Nm max. |
| Obudowa | tworzywo sztuczne UL94 V-0, czarne |
| Montaż | śrubowy do płyty montażowej (M5) |
| Pozycja pracy | pozioma |
| Temperatura pracy | -45 do +70 °C |
| Stopień i klasa ochrony | IP20 / II (podwójna izolacja) |
| Wymiary | 168 x 145 x 120mm |
|
Nr katalogowy |
Model |
Napięcie |
Moc |
Zabezpiecz. |
Zakres |
| 03060.0-00 | Dmuchawa z termostatem |
230V AC
|
1200W
|
10,0A | 0 do +60°C |
| 03060.0-01 | Dmuchawa bez termostatu |
230V AC
|
1200W
|
10,0A
|
-
|
Dmuchawa grzewcza CS130 to wysokowydajna dmuchawa grzewcza dla zapewnienia równomiernej temperatury w szafach rozdzielczych i rozwiązaniach zawierających układy elektroniczne. Służy zapobieganiu tworzeniu się kondensatu i szronu, które są przyczyną wielu awarii. Plastikowa obudowa zapewnia podwójną izolację i chroni przed kontaktem z gorącą powierzchnią elementu grzejnego. Dmuchawa może być dostarczana także ze zintegrowanym termostatem. Typ CS 130 został zaprojektowany do montażu na pionowej płycie lub szynie TH35. Do montażu na poziomej płycie montażowej proponujemy typ CS 030.
Podstawowe cechy:
| Podstawowe dane techniczne | |
| Element grzejny | element PTC - samoregulujący z ogranicznikiem temperatury |
| Zabezpieczenie temperaturowe | styk odcinający zasilanie w przypadku awarii wentylatora, powrotny po ustaniu awarii |
| Wentylator osiowy ułożyskowany | wydajność 160m³/h, nadmuch swobodny żywotność 50 000h przy +25°C |
| Podłączenie | zaciski 2 x 2,5mm², siła dokręcania 0,8Nm max. |
| Obudowa | tworzywo sztuczne UL94 V-0, czarne |
| Montaż | szyna 35 mm DIN, EN 60715, śruby (M6) |
| Pozycja pracy | pozioma (wylot powietrza pionowo w górę) |
| Temperatura pracy | -45 do +70 °C |
| Stopień i klasa ochrony | IP20 / II (podwójna izolacja) |
| Wymiary | 182 x 160 x 120mm |
|
Nr katalogowy |
Model |
Napięcie |
Moc |
Zabezpiecz. |
Zakres |
| 13060.0-00 | Dmuchawa z termostatem |
230V AC
|
1200W
|
10,0A | 0 do +60°C |
| 13060.0-01 | Dmuchawa bez termostatu |
230V AC
|
1200W
|
10,0A
|
-
|
* przy temperaturze otoczenia +20°C
| Numer katalogowy | Moc grzewcza | Napięcie zasilania | Wydajność | Montaż | Wyposażenie |
|---|---|---|---|---|---|
| 03060.0-01 | 1200W | 230V 50/60Hz | 160m3/h | płyta | - |
| 13060.0-00 | 1200W | 230V 50/60Hz | 160m3/h | płyta/szyna DIN | termostat 0 do +60°C |
| 13060.0-01 | 1200W | 230V 50/60Hz | 160m3/h | płyta/szyna DIN | - |
