| Producent | Stego |
| Seria | HVI 030 |
| Typ | Dmuchawa grzewcza z wentylatorem |
| Element grzewczy | wysokowydajny wkład dużej mocy |
| Żywotność | 50 000h przy +25°C |
| Podłączenie | 3 podwójne szybkozłączki |
| Obudowa | tworzywo sztuczne |
| Montaż | szyna DIN/płyta |
| Pozycja pracy | pozioma, wylot powietrza pionowo w górę |
| Temperatura pracy | -10 - +50°C |
| Klasa ochrony | IP20 |
| Masa | 1.3kg |

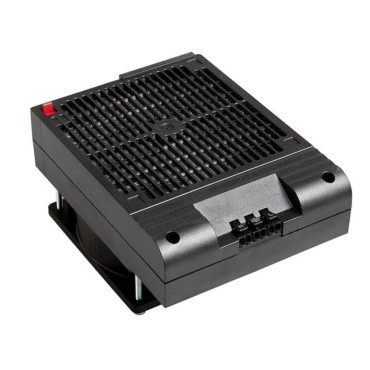

Dmuchawa grzewcza HVI030 z wentylatorem zapobiega tworzeniu się kondensatu w szafach elektrycznych i równomiernie rozprowadza ogrzane powietrze w ich wnętrzach. Dmuchawy mogą być dostarczane w wersji ze zintegrowanym wentylatorem osiowym lub bez (do samodzielnego montażu). Prawidłowa praca jest możliwa tylko z wentylatorem. Dwa typy montażu dmuchawy - śrubowy lub nowy, skrętno-zatrzaskowy (twist & click) umożliwiają sprawne i szybkie mocowanie na płycie montażowej lub szynie DIN.
Podstawowe cechy:
| Podstawowe dane techniczne | |
| Element grzejny | wysokowydajny wkład dużej mocy |
| Zabezpieczenie temperaturowe | powrotny styk odcinający zasilanie dla ochrony przed przegrzaniem w przypadku awarii wentylatora |
| Wentylator osiowy ułożyskowany | wydajność 150m³/h, przepływ swobodny, żywotność 50 000h przy +25°C |
| Podłączenie | 3 podwójne szybkozłączki, drut okrągły 2,5mm², przewód giętki (z końcówką kablową) 1,5mm² |
| Obudowa | tworzywo sztuczne zgodne z UL94 V-0, czarne |
| Montaż | skrętno-zatrzaskowa klamra dla 35mm szyny DIN, EN 60715 lub montaż śrubowy (M6), siła dokręcania 2 Nm max., użyć podkładek sprężystych |
| Pozycja pracy | pozioma, wylot powietrza pionowo w górę |
| Temperatura pracy | -10 do +50°C |
| Stopień i klasa ochrony | IP20 / grzałka: II (podwójna izolacja); wentylator: I (uziemienie) |
| Wymiary | 169 x 127 x 89mm |
|
Montaż szynowy |
Montaż śrubowy |
Napięcie |
Moc |
Zabezpieczenie |
| 03084.0-00 | 03084.0-01 |
230V AC
|
500W
|
4,0A |
| 03083.0-00 | 03083.0-01 |
230V AC
|
600W
|
4,0A
|
| 03082.0-00 | 03082.0-01 |
230V AC
|
700W
|
6,3A
|
| Numer katalogowy | Moc grzewcza | Napięcie zasilania | Wydajność | Montaż |
|---|---|---|---|---|
| 03084.0-00 | 500W | 230V 50/60Hz | 150 m3/h | szyna DIN |
| 03084.0-01 | 500W | 230V 50/60Hz | 150 m3/h | płyta |
| 03083.0-00 | 600W | 230V 50/60Hz | 150 m3/h | szyna DIN |
| 03083.0-01 | 600W | 230V 50/60Hz | 150 m3/h | płyta |
| 03082.0-00 | 700W | 230V 50/60Hz | 150 m3/h | szyna DIN |
| 03082.0-01 | 700W | 230V 50/60Hz | 150 m3/h | płyta |
