| Producent | Stego |
| Seria | CSF 060 |
| Typ | Ogrzewacz z termostatem |
| Napięcie znamionowe | 120-240V 50/60Hz |
| Element grzejny | element PTC |
| Podłączenie | zaciski 2x2.5mm2 |
| Obudowa | tworzywo sztczne |
| Montaż | szyna DIN |
| Pozycja pracy | pionowa |
| Temperatura pracy | -40 - +70°C |
| Stopien ochrony | IP20 |

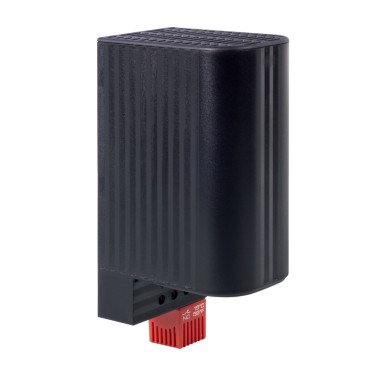

Ogrzewacz CSF060 to kompaktowy ogrzewacz do zastosowania w rozdzielniach i szafach sterowniczych wyposażonych w elektryczne i elektroniczne komponenty. Kształt ogrzewacza w naturalny sposób wspomaga konwekcję ogrzanego powietrza a plastikowa obudowa chroni użytkowników i służby serwisowe przed poparzeniem przy przypadkowym dotyku
ogrzewacza. Model ze zintegrowanym termostatem nie wymaga dodatkowego okablowania. Grzejnik jest przystosowany do pracy ciągłej. Może także być dostarczany bez termostatu (seria CS 060).
Podstawowe cechy:
| Podstawowe dane techniczne | |
| Napięcie znamionowe | AC/DC 120-240V¹ (min. 110V, max. 265V) |
| Element grzejny | element PTC – samoregulujący z ogranicznikiem temperatury |
| Temp. powierzchni obudowy | < +80°C z wyjątkiem górnej osłony elementu grzejnego |
| Podłączenie | zaciski 4 x 2,5mm², siła dokręcania 0,8Nm max. |
| Stopień i klasa ochrony | IP20 / II (podwójna izolacja) |
| Obudowa | tworzywo sztuczne UL94 V-0, czarne |
| Montaż | klamra mocująca na szynach DIN 35mm, EN 60715 |
| Pozycja pracy | pionowa (zasilanie u dołu) |
|
Nr katalogowy |
Moc |
Max. prąd |
Zabezpieczenia |
Temp. powietrza |
Temp. wyłączania/ |
Wymiary |
|
06001.0-00
|
50W
|
2,5A |
4,0A
|
+86°C | +15°C / +5°C | 110x60x90 |
|
06002.0-00
|
50W
|
2,5A
|
4,0A
|
+86°C
|
+25°C / +15°C | 110x60x90 |
|
06011.0-00
|
100W
|
4,5A
|
8,0A
|
+120°C
|
+15°C / +5°C | 110x60x90 |
|
06012.0-00
|
100W
|
4,5A
|
8,0A
|
+120°C
|
+25°C / +15°C | 110x60x90 |
|
06021.0-00
|
150W | 8,0A |
8,0A
|
+145°C
|
+15°C / +5°C | 150x60x90 |
|
06022.0-00
|
150W
|
8,0A |
8,0A
|
+145°C | +25°C / +15°C | 150x60x90 |
* w zależności od temperatury otoczenia
** temperatura mierzona 50mm nad wylotem
| Numer katalogowy | Moc grzewcza | Napięcie zasilania | Max. prąd załączania | Wyposażenie |
|---|---|---|---|---|
| 06001.0-00 | 50W | 120-240V AC | 2.5A | termostat 5/15°C |
| 06002.0-00 | 50W | 120-240V AC | 2.5A | termostat 15/25°C |
| 06011.0-00 | 100W | 120-240V AC | 4.5A | termostat 5/15°C |
| 06012.0-00 | 100W | 120-240V AC | 4.5A | termostat 15/25°C |
| 06021.0-00 | 150W | 120-240V AC | 8A | termostat 5/15°C |
| 06022.0-00 | 150W | 120-240V AC | 8A | termostat 15/25°C |
