| Producent | Stego |
| Seria | HG 140 |
| Typ produktu | Ogrzewacz półprzewodnikowy |
| Element grzejny | element PTC |
| Korpus grzewczy | profil aluminiowy anodyzowany |
| Podłączenie | 3 szybkozłączki |
| Obudowa | tworzywo sztczne |
| Montaż | szyna DIN |
| Pozycja pracy | pionowa |
| Temperatura pracy | -45 - +70°C |
| Stopień ochrony | IP20 |

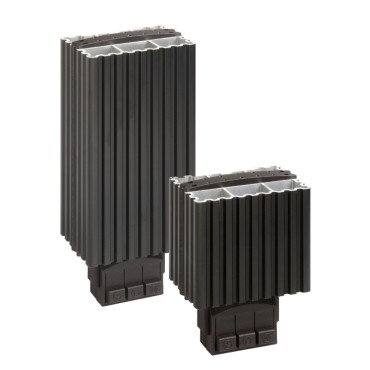

Ogrzewacze HG140 to seria ogrzewaczy stosowanych do zapobiegania powstawaniu kondensatu i do utrzymania temperatury w szafie. Kształt profilu aluminiowego wywołuje efekt kominowy. W ten sposób w szafie rozdzielczej uzyskany jest równomierny rozkład temperatury. Grzejnik jest przystosowany do pracy ciągłej. Szybkozłączki ułatwiają i przyśpieszają montaż.
Podstawowe cechy:
| Podstawowe dane techniczne | |
| Napięcie znamionowe | AC/DC 120-240V¹ (min. 110V, max. 265V) |
| Element grzejny | element PTC - samoregulujący z ogranicznikiem temperatury |
| Korpus grzewczy | profil aluminiowy anodyzowany |
| Obudowa łącz | tworzywo sztuczne UL94 V-0, czarne |
| Stopień i klasa ochrony | IP20 / I (z przewodem ochronnym) |
| Montaż | klamra mocująca na szynach DIN 35 mm, EN 60715, zasilanie od dołu |
|
Nr katalogowy |
Moc |
Max. prąd |
Zabezpieczenia |
Długość |
| 14000.0-00 |
15W
|
1,5A |
1,0A
|
65
|
| 14001.0-00 |
30W
|
3,0A
|
2,5A
|
65
|
|
14003.0-00
|
45W
|
3,5A
|
2,5A
|
65
|
|
14005.0-00
|
60W
|
2,5A
|
2,5A
|
140
|
|
14006.0-00
|
75W | 4,0A |
4,0A
|
140
|
|
14007.0-00
|
100W
|
4,5A |
4,0A
|
140 |
| 14008.0-00 |
150W
|
9,0A |
6,3A
|
220
|
*przy temperaturze otoczenia +20°C
| Numer katalogowy | Moc grzewcza | Napięcie zasilania | Wydajność | Max. prąd załączania | Masa |
|---|---|---|---|---|---|
| 14000.0-00 | 15W | 120-240V AC/DC | - | 1.5A | 0.3kg |
| 14001.0-00 | 30W | 120-240V AC/DC | - | 3A | 0.3kg |
| 14003.0-00 | 45W | 120-240V AC/DC | - | 3.5A | 0.3kg |
| 14005.0-00 | 60W | 120-240V AC/DC | - | 2.5A | 0.4kg |
| 14006.0-00 | 75W | 120-240V AC/DC | - | 4A | 0.5kg |
| 14007.0-00 | 100W | 120-240V AC/DC | - | 4.5A | 0.5kg |
| 14008.0-00 | 150W | 120-240V AC/DC | - | 9A | 0.7kg |
| 14010.0-00 | 15W | 12-30V AC/DC | - | 1.5A | 0.3kg |
| 14011.0-00 | 30W | 12-30V AC/DC | - | 3A | 0.3kg |
| 14012.0-00 | 45W | 12-30V AC/DC | - | 3.5A | 0.3kg |
| 14013.0-00 | 60W | 12-30V AC/DC | - | 2.5A | 0.4kg |
| 14014.0-00 | 75W | 12-30V AC/DC | - | 4A | 0.5kg |
| 14015.0-00 | 100W | 12-30V AC/DC | - | 4.5A | 0.5kg |
| 14016.0-00 | 150W | 12-30V AC/DC | - | 9A | 0.7kg |
| 14019.0-00 | 45W | 400V AC/DC | - | - | - |
