| Producent | Ema-Elfa |
| Seria | ZG-2, ZW-2 |
| Typ produktu | Gniazda i wtyczki do wózków akumulatorowych |
| Znamionowe napięcie izolacji | 250V DC |
| Znamionowy prąd ciągły | 150 A |
| Napięcie probiercze izolacji | 2000V 50Hz |
| Trwałość mechaniczna | 1000 łączeń |
| Przekrój przewodów | 35mm2 |
| Stopień ochrony IP44 | IP44 |
Gniazda ZG-2 i wtyczki ZW-2 do wózków akumulatorowych
Sposób oznaczania zamówienia:
Gniazda ZG–2 i wtyczki ZW–2 do wózków akumulatorowych służą do łączenia baterii akumulatorów zamontowanych na wózkach akumulatorowych z prostownikiem oraz do podobnych zastosowań spełniających warunek nie przekroczenia maksymalnego prądu ciągłego 150A i napięcia izolacji 250V prądu stałego.
Budowa:

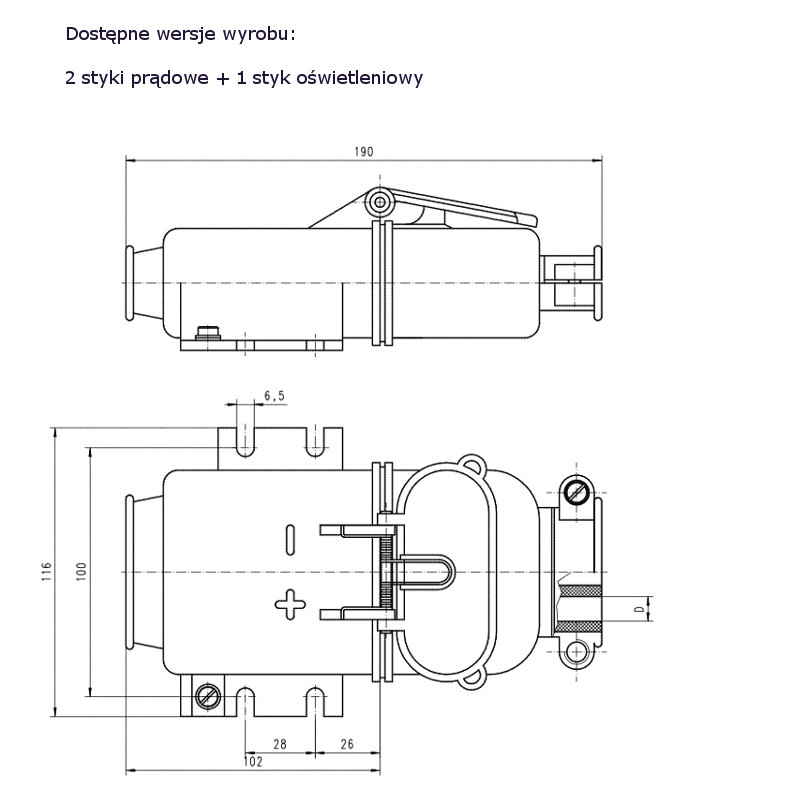

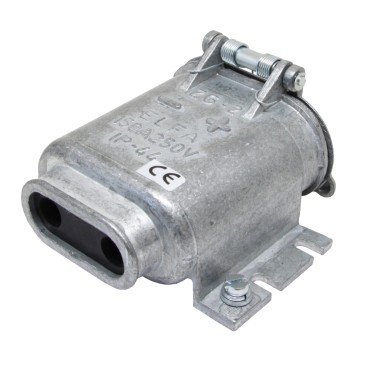

Gniazdo składa się z obudowy, wkładki izolacyjnej z dwoma gniazdami głównymi i jednym wtykiem oświetleniowym, pokrywki dociskanej sprężyną oraz wkładki uszczelniającej. Pokrywka chroni gniazdo w stanie rozłączonym przed zanieczyszczeniami i wilgocią, a w połączeniu z wtyczką chroni przed samoczynnym rozłączeniem zespołu gniazdo-wtyczka. Obudowa gniazda została wyposażona w zacisk uziomowy.
Wtyczka ZW–2 składa się z obudowy, wkładki izolacyjnej, dwóch wtyków głównych i jednego oświetleniowego, wkładki uszczelniającej i zacisku.
Przyłączenie przewodów o przekrojach: 35mm2.
Gniazdo ZG–2 występuje w dwóch odmianach — bez gniazda oświetleniowego i z gniazdem oświetleniowym.
Wyrób spełnia wymogi norm zharmonizowanych oraz dyrektyw europejskich |
PN-EN 60309-1 oraz 73/23/EEC |
| Znamionowe napięcie izolacji | 250 V prądu stałego |
| Znamionowy prąd ciągły | 150 A |
| Napięcie probiercze izolacji | 2000V, 50Hz |
| Trwałość mechaniczna | 1000 łączeń |
| Pozostałe dane: | |
| Przekrój przewodów doprowadzających | 35mm2 |
| Stopień ochrony | IP44 |
| Temperatura otoczenia | –30...+40°С |
| Wilgotność względna: Normalna 70% przy temperaturze + 200C Największa 50% przy temperaturze + 400C Przy temperaturach niższych niż 400C wilgotność może być odpowiednio większa przy czym wahania temperatury mogą powodować nieznaczną kondensację pary wodnej na częściach gniazda i wtyczki. |
|
| Pozycja pracy | Dowolna |
| Symbol | Numer katalogowy | Typ produktu | Prąd znamionowy | Układ wyprowadzeń | Liczba bolców | Napięcie znamionowe |
|---|---|---|---|---|---|---|
| ZG-2 | ZG-2/1-35 | Gniazdo stałe | 150A | 2P+1 styk oświetleniowy | 3 | 250V DC |
| ZW-2 | ZW-2/1-35 | Wtyczka przenośna | 150A | 2P+1 styk oświetleniowy | 3 | 250V DC |
