Przekaźniki czasowe RTx

Elektroniczne przekaźniki czasowe RTx-132, 133, 134, 135 to uniwersalne przekaźniki czasowe do układów automatyki energetycznej i przemysłowej przeznaczone do realizowania zadanego programu czsowego.

Właściwości przkaźników
• Przekaźnik jednofunkcyjny
  -Przekaźnik RTx-132: (funkcja A) opóźnione załączanie
  -Przekaźnik RTx-133: (funkcja B) załączanie na nastawiony czas
  -Przekaźnik RTx-134: (funkcja C) praca cykliczna (start od opóźnionego załączania)
 - Przekaźnik RTx-135: (funkcja D) praca cykliczna (start od załączania na nastawiony czas)
• Jednozakresowy; osiem wersji czasowych (od 0,01s do 120 h)
• Analogowa nastawa czasu
• Pięć wersji napięciowych zasilania od 12 do 230V
• Przekaźnik wykonawczy o dwóch zestykach przełącznych zwłocznych
• Dioda LED sygnalizująca obecność napięcia zasilania (Un)
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R)
• Mocowanie w gniazdach 11-biegunowych

Elektroniczne przekaźniki czasowe RTx-151, 152, 153, 154 to uniwersalne przekaźniki czasowe do układów automatyki energetycznej i przemysłowej przeznaczone do realizowania zadanego programu czsowego.

Właściwości przkaźników
• Przekaźniki wielofunkcyjne. Realizują funkcje:
  - (funkcja A) opóźnione załączanie
  - (funkcja B) załączanie na nastawiony czas
   -(funkcja C) praca cykliczna (start od opóźnionego załączania)
   -(funkcja D) praca cykliczna (start od załączania na nastawiony czas)
• Wejście sterujące RESET i STOP do zerowania lub zatrzymania odmierzanego czasu (RTx-152, RTx-154)
• Wielozakresowy; 1 z 8 zakresów czasowych (od 0,01s do 100 h)
• Analogowa nastawa czasu
• Pięć wersji napięciowych o napięciach zasilania od 12 do 230V
• Przekaźniki RTx-152 i RTx-154 z zasilaczem transformatorowym o dużej odporności na zakłócenia w napięciu zasilania
• Możliwość zabezpieczenia nastaw przed przypadkowymi zmianami, za pomocą plombowanej pokrywy
• Dioda LED sygnalizująca obecność napięcia zasilania (Un)
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R)
• Mocowanie w gniazdach 11-biegunowych

Rodzaj zestyków w przekaźnikach serii RTx-150

* -sterowanie następuje przez zwieranie zacisków sterujacych
zw   - styk zwłoczny
bzw - styk bezzwłoczny

Elektroniczne przekaźniki czasowe RTx-162, 163 to uniwersalne przekaźniki czasowe do układów automatyki energetycznej i przemysłowej przeznaczone do realizowania zadanego programu czsowego..

Właściwości przkaźników
• Przekaźniki wielofunkcyjne. Realizują funkcje:
  - (funkcja A) opóźnione załączanie
  - (funkcja B) załączanie na nastawiony czas
   -(funkcja C) praca cykliczna (start od opóźnionego załączania)
   -(funkcja D) praca cykliczna (start od załączania na nastawiony czas)
• Wejście sterujące RESET i STOP do zerowania lub zatrzymania odmierzanego czasu (RTx- 152, RTx-154) przez zestyk zewnętrzny
• Wielozakresowy z możliwością wyboru jednego z ośmiu zakresów czasowych (od 0,001s do 99 h)
• Cyfrowa nastawa czasu
• Pięć wersji napięciowych o napięciach zasilania od 12 do 230V
• Możliwość zabezpieczenia nastaw przed przypadkowymi zmianami, za pomocą plombowanej pokrywy
• Dioda LED sygnalizująca obecność napięcia zasilania (Un)
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R)
• Mocowanie w gniazdach 11-biegunowych

Rodzaj zestyków w przekaźnikach serii RTx-160

* -sterowanie następuje przez zwieranie zacisków sterujacych
zw   - styk zwłoczny
bzw - styk bezzwłoczny

Elektroniczne przekaźniki czasowe RTx-170, 171, 172, 173 to uniwersalne przekaźniki czasowe do układów automatyki energetycznej i przemysłowej przeznaczone do realizowania zadanego programu czsowego (określonej funkcji czasowej).

Właściwości przkaźników
• Przekaźnik jednofunkcyjny. Realizują funkcje:
  - Przekaźnik RTx-170 (funkcja E3) praca cykliczna (start od opóźnionego załączenia)
  - Przekaźnik RTx-171 (funkcja E4) praca cykliczna (start od załączenia na nastawiony czas)
  - Przekaźnik RTx-172 (funkcja E1) praca jednego cyklu (start od opóźnionego załączania)
  - Przekaźnik RTx-173 (funkcja E2) praca jednego cyklu (start od załącz. na nastawiony czas)
• Wejście sterujące RESET i STOP do zerowania lub zatrzymania odmierzanego czasu
• Wielozakresowy z możliwością wyboru jednego z ośmiu zakresów czasowych (od 0,001s do 99 h)
• Niezalezne, cyfrowe nastawa zakresu czasu oraz czasu T1 i T2
• Pięć wersji napięciowych o napięciach zasilania od 12 do 230V
• Możliwość zabezpieczenia nastaw przed przypadkowymi zmianami, za pomocą plombowanej pokrywy
• Dioda LED sygnalizująca obecność napięcia zasilania (Un)
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R)
• Mocowanie w gniazdach 11-biegunowych

Elektroniczne przekaźniki czasowe RTx-210, 211, 212, 213 to uniwersalne przekaźniki czasowe do układów automatyki energetycznej i przemysłowej przeznaczone do realizowania określonej funkcji czasowej.

Właściwości przkaźników
• Przekaźnik jednofunkcyjny
  - Przekaźnik RTx-210: (funkcja A) opóźnione załączanie
  - Przekaźnik RTx-211: (funkcja B) załączanie na nastawiony czas
  - Przekaźnik RTx-212: (funkcja C) praca cykliczna (start od opóźnionego załączania)
  - Przekaźnik RTx-213: (funkcja D) praca cykliczna (start od załączania na nastawiony czas)
• Wielozakresowy z możliwością wyboru jednego z ośmiu zakresów czasu (od 0,01s do 100 h)
• Analogowa nastawa czasu
• Pięć wersji napięciowych zasilania od 12 do 230V
• Przekaźnik wykonawczy o jednym zestyu przełącznym zwłocznych
• Dioda LED sygnalizująca obecność napięcia zasilania (Un)
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R)
• Montaż na szynie 35mm

Elektroniczny czasowy przekaźnik RTx-220 przeznaczony jest do odmierzania zadanego czasu w układach zasilania oraz w układach automatyki przemysłowej.

Właściwości przkaźnika
• Przekaźnik wielofunkcyjny
- (funkcja A) opóźnione załączanie
- (funkcja B) załączanie na nastawiony czas
- (funkcja C) praca cykliczna (start od opóźnionego załączania)
- (funkcja D) praca cykliczna (start od załączania na nastawiony czas)
• Wejście sterujące RESET i STOP do zerowania lub zatrzymania odmierzanego czasu poprzez zestyk zewnętrzny
• Wielozakresowy z możliwością wyboru jednego z ośmiu zakresów czasu (od 0,01s do 100 h)
• Analogowa nastawa czasu
• Pięć wersji napięciowych zasilania od 12 do 230V
• Przekaźnik wykonawczy o dwóch zestykach przełącznych zwłocznych
• Dioda LED sygnalizująca obecność napięcia zasilania (Un)
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R)
• Montaż na szynie 35mm

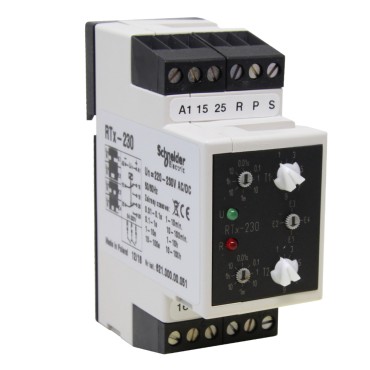

Elektroniczny czasowy przekaźnik RTx-230 przeznaczony jest do odmierzania zadanego programu czasowego w układach zasilania oraz w układach automatyki przemysłowej.

Właściwości przkaźnika
• Przekaźnik wielofunkcyjny. Realizują funkcje:
  - (funkcja E1) praca jednego cyklu (start od opóźnionego załączania)
  - (funkcja E2) praca jednego cyklu (start od załączania na nastawiony czas)
  - (funkcja E3) praca cykliczna (start od opóźnionego załączenia)
  - (funkcja E4) praca cykliczna (start od załączenia na nastawiony czas)
• Wejście sterujące RESET i STOP do zerowania lub zatrzymania odmierzanego czasu
• Wielozakresowy z możliwością wyboru jednego z ośmiu zakresów czasu (od 0,01s do 100 h)
• Niezależne nastawy zakresu czasu oraz czasu T1 i T2
• Analogowa nastawa czasu
• Pięć wersji napięciowych zasilania od 12 do 230V
• Przekaźnik wykonawczy z dwoma zestykami przełącznymi
• Dioda LED sygnalizująca obecność napięcia zasilania (Un)
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R)
• Montaż na szynie 35mm

Elektroniczne przekaźniki czasowe RTx-221, 222, 223, 224 przeznaczone są do odmierzania zadanego czasu w układach zasilania oraz w układach automatyki przemysłowej.

Właściwości przkaźników
• Przekaźnik jednofunkcyjny
  - Przekaźnik RTx-221: (funkcja A) opóźnione załączanie
  - Przekaźnik RTx-222: (funkcja B) załączanie na nastawiony czas
  - Przekaźnik RTx-223: (funkcja C) praca cykliczna (start od opóźnionego załączania)
  - Przekaźnik RTx-224: (funkcja D) praca cykliczna (start od załączania na nastawiony czas)
• Wielozakresowy z możliwością wyboru jednego z ośmiu zakresów czasu (od 0,01s do 100 h)
• Analogowa nastawa czasu
• Pięć wersji napięciowych zasilania od 12 do 230V
• Przekaźnik wykonawczy o dwóch zestykach przełącznych zwłocznych
• Dioda LED sygnalizująca obecność napięcia zasilania (Un)
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R)
• Montaż na szynie 35mm

Elektroniczne programowalny przekaźnik czasowy RTx-310 przeznaczony jest do odmierzania zadanego programu czasowego w układach zasilania oraz w układach automatyki przemysłowej.

Właściwości przkaźnika
• Przekaźnik wielofunkcyjny. Realizują funkcje:
  - (funkcja A) opóźnione załączanie
  - (funkcja B) załączanie na nastawiony czas
  - (funkcja C) praca cykliczna (start od opóźnionego załączania), T1=T2
  - (funkcja D) praca cykliczna (start od załączania na nastawiony czas), T1=T2
  - (funkcja E1) praca jednego cyklu (start od opóźnionego załączania)
  - (funkcja E2) praca jednego cyklu (start od załączania na nastawiony czas)
  - (funkcja E3) praca cykliczna (start od opóźnionego załączenia)
  - (funkcja E4) praca cykliczna (start od załączenia na nastawiony czas)
• Możliwość wyboru ilości cykli pracy (od 1 do 9999)
• Wejście sterujące RESET i STOP do zerowania lub zatrzymania odmierzanego czasu
• Wielozakresowy
• Programowanie przekaźnika z klawiatury na płycie czołowej
• Szerki zakres napięcia zasilania
• Cyfrowa nastawa czasów niezależnie dla T1 i T2 w danym podzakresie
• Przekaźnik wyjściowy o dwóch zestykach przełącznych
• Wyświetlacz LED wskazujący upływający czas i nastawiony zakres
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R)
• Montaż na szynie 35mm

Mikroprocesorowy czasowy  przekaźnik RTx-410 to wielofunkcyjny, uniwersalny przekaźnik czasowy do układów automatyki energetycznej i przemysłowej.

Właściwości przkaźnika
• Przekaźnik wielofunkcyjny
- (funkcja A) opóźnione załączanie
- (funkcja B) załączanie na nastawiony czas
 -(funkcja C) praca cykliczna (start od opóźnionego załączania)
 -(funkcja D) praca cykliczna (start od załączania na nastawiony czas)
- (funkcja As) opóźnione załączanie z funkcją zatrzymania
- (funkcja Bs) załączanie na nastawiony czas z funkcją zatrzymania
- (funkcja Cs) praca cykliczna (start od opóźnionego załączania) z funkcją zatrzymania
- (funkcja D) praca cykliczna (start od załączania na nastawiony czas) z funkcją zatrzymania
- (funkcja Ar) opóźnione załączanie z funkcją RESET
- (funkcja Br) załączanie na nastawiony czas z funkcją RESET
- (funkcja ABc) opóźnione załączanie i wyłączanie
- (funkcja Pc) załączanie na nastawiony czas
• Programowalne (poprzez wybór funkcji) napięciowe wejście sterujące B1
• Wielozakresowy z możliwością wyboru jednego z ośmiu zakresów czasu (od 0,01s do 100 h)
• Analogowa nastawa czasu
• Szeroki zakres napięcia  zasilania od 24 do 240V AC/DC
• Przekaźnik wykonawczy o zestyku przełącznym zwłocznym
• Dioda LED sygnalizująca obecność napięcia zasilania (Un)
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R) oraz stan odmierzania czasu (krótkie rozbłyski diody)
• Montaż na szynie 35mm

Mikroprocesorowy czasowy przekaźnik RTx-412 to wielofunkcyjny, uniwersalny przekaźnik czasowy do układów automatyki energetycznej i przemysłowej.

Właściwości przkaźnika
• Przekaźnik wielofunkcyjny
- (funkcja Ac) opóźnione załączanie aktywowane wejściem sterującym
- (funkcja Bc) załączanie na nastawiony czas aktywowane wejściem sterującym
- (funkcja A1c) opóźnione załączanie wyzwalane zdjęciem napięcia z wejścia sterującego B1 (rozwarcie A1 z B1)
- (funkcja B1c) załączanie na nastawiony czas wyzwalane zdjęciem napięcia z wejścia sterującego B1 (rozwarcie A1 z B1)
- (funkcja C1c) praca cykliczna wyzwalana zdjęciem napięcia z wejścia sterującego B1 (rozwarcie A1 z B1)
- (funkcja D1c) praca cykliczna wyzwalana zdjęciem napięcia z wejścia sterującego B1 (rozwarcie A1 z B1). Start z bezzwłocznym przełączeniem styku wykonawczego
- (funkcja Wd) nadzór przestoju Watch-Dog
- (funkcja Zsc) zmiana stanu przy aktywacji wejścia sterującego B1
• Programowalne (poprzez wybór funkcji) napięciowe wejście sterujące B1
• Wielozakresowy z możliwością wyboru jednego z ośmiu zakresów czasu (od 0,01s do 100 h)
• Analogowa nastawa czasu
• Szeroki zakres napięcia  zasilania od 24 do 240V AC/DC
• Przekaźnik wykonawczy o zestyku przełącznym zwłocznym
• Dioda LED sygnalizująca obecność napięcia zasilania (Un)
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R) oraz stan odmierzania czasu (krótkie rozbłyski diody)
• Montaż na szynie 35mm

Mikroprocesorowy czasowy przekaźnik RTx-414 to wielofunkcyjny, uniwersalny przekaźnik czasowy do układów automatyki energetycznej i przemysłowej.

Właściwości przkaźnika
• Przekaźnik wielofunkcyjny
- (funkcja Ai) generowanie impulsu po czasie opóźnienia
- (funkcja Ci) cykliczne generowanie impulsu
- (funkcja Asi) generowanie impulsu po czasie opóźnienia z funkcją zatrzymania
- (funkcja Csi) cykliczne generowanie impulsu z funkcją zatrzymania
- (funkcja B1i) generowanie impulsu po czasie opóźnienia, wyzwalanego wejściem sterującym
- (funkcja P1c) odmierzanie czasu wyzwalane zdjęciem napięcia z wejścia sterującego B1
- (funkcja P2c) odmierzanie czasu wyzwalane zmianą stanu wejścia sterującego (podanie napięcia na B1)
- (funkcja P3c) odmierzanie czasu wyzwalane podaniem napięcia na wejście sterujące B1
- (funkcja P4c) odmierzanie czasu wyzwalane podaniem napięcia na wejście sterujące B1 Stan początkowy: zamknięte wyjście przekaźnikowe
- (funkcja A2c) odmierzanie czasu wyzwalane wejściem sterującym. Stan początkowy: zamknięte wyjście przekaźnikowe
• Programowalne (poprzez wybór funkcji) napięciowe wejście sterujące B1
• Wielozakresowy z możliwością wyboru jednego z ośmiu zakresów czasu (od 0,01s do 100 h)
• Analogowa nastawa czasu
• Szeroki zakres napięcia  zasilania od 24 do 240V AC/DC
• Przekaźnik wykonawczy o zestyku przełącznym zwłocznym
• Dioda LED sygnalizująca obecność napięcia zasilania (Un)
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R) oraz stan odmierzania czasu (krótkie rozbłyski diody)
• Montaż na szynie 35mm

Mikroprocesorowy czasowy przekaźnik RTx-420 to wielofunkcyjny, uniwersalny 2-stykowy przekaźnik czasowy do układów automatyki energetycznej i przemysłowej.

Właściwości przkaźnika
• Przekaźnik wielofunkcyjny
 - (funkcja A) opóźnione załączanie
 - (funkcja B) załączanie na nastawiony czas
 - (funkcja C) praca cykliczna (start od opóźnionego załączania)
 - (funkcja D) praca cykliczna (start od załączania na nastawiony czas)
• Wielozakresowy z możliwością wyboru jednego z ośmiu zakresów czasu (od 0,01s do 100 h)
• Analogowa nastawa czasu
• Szeroki zakres napięcia  zasilania od 24 do 240V AC/DC
• Dwa przekaźniki  wykonawcze ( zestyki przełączne)
  - zestyk zwłoczny (zaciski: 15-16-18)
  - zestyk programowalny (poprzez przełącznik): zwłoczny lub bezzwłoczny (zaciski: 25-26-28)
• Dioda LED sygnalizująca obecność napięcia zasilania (Un)
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R) oraz stan odmierzania czasu (krótkie rozbłyski diody)
• Montaż na szynie 35mm

Mikroprocesorowy czasowy przekaźnik RTx-424 to wielofunkcyjny, uniwersalny 2-stykowy przekaźnik czasowy do układów automatyki energetycznej i przemysłowej.

Właściwości przkaźnika
• Przekaźnik wielofunkcyjny
 - (funkcja A) opóźnione załączanie
 - (funkcja B) załączanie na nastawiony czas
 - (funkcja C) praca cykliczna (start od opóźnionego załączania)
 - (funkcja D) praca cykliczna (start od załączania na nastawiony czas)
• Napięciowe (Un) wejście sterujące: B1-STOP; B2-RESET
• Wielozakresowy z możliwością wyboru jednego z ośmiu zakresów czasu (od 0,01s do 100 h)
• Analogowa nastawa czasu
• Szeroki zakres napięcia  zasilania od 24 do 240V AC/DC
• Dwa przekaźniki  wykonawcze (zestyki przełączne)
  - zestyk zwłoczny (zaciski: 15-16-18)
  - zestyk programowalny (poprzez przełącznik): zwłoczny lub bezzwłoczny (zaciski: 25-26-28)
• Dioda LED sygnalizująca obecność napięcia zasilania (Un)
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R) oraz stan odmierzania czasu (krótkie rozbłyski diody)
• Montaż na szynie 35mm

Mikroprocesorowy czasowy przekaźnik RTx-426 przeznaczony jest do rozruchu gwiazda/trójkąt silników niskiego napięcia.

Właściwości przkaźnika
• Mikroprocesorowy przekaźnik rozruchu gwiazda/trójkąt dla silników niskiego napięcia
• Czas pracy w układzie gwiazdy: 1 z 8 zakresów czasu (od 0,01s do 100h)
• Analogowa nastawa czasu w układzie gwiazdy
• Nastawialny czas przerwy pomiędzy układem pracy w gwieździe i trójkącie (50-350ms)
• Szeroki zakres napięcia  zasilania od 24 do 240V AC/DC
• Dwa przekaźniki  wykonawcze ( zestyki przełączne)
  - przekaźnik 25-26-28 - praca w gwieździe
  - przekaźnik 15-16-18 - praca w trójkącie
• Dioda LED sygnalizująca obecność napięcia zasilania (Un)
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego 25-26-28 (R) oraz pracy w układzie gwiazdy (krótkie rozbłyski diody)
• Wejście sterujące B1 oraz B2 służące do rozbudowy funkcji przełączania gwiazda-trójkąt:
  - B1 zatrzymanie odliczania czasu pracy w układzie gwiazdy (R1). Zdjęcie napięcia z B1 powoduje domierzanie czasu i przełączenie w układ trójkąta (R2)
  - B2 bezzwłoczne przełączenie z układu trójkąta (R2) na układ gwiazdy (R1). Zdjęcie napięcia z B1 powoduje bezzwłoczne przełączenie w układ trójkąta (R2)
• Montaż na szynie 35mm
