| Producent | Relpol |
| Seria | RM87 |
| Typ produktu | Przekaźnik elektromagnetyczny |
| Liczba i rodzaj zestyków | 1P, 1Z, 1R |
| Znamionowe / maks. napięcie zestyków AC | 250V / 400V |
| Znamionowy prąd obciążenia w kategorii AC1 | 8A / 250V AC |
| Znamionowy prąd obciążenia w kategorii DC1 | 8A / 24V DC |
| Znamionowy pobór mocy DC | 0,22 ... 0,3W |
| Do gniazda | GZ96 (ES32) |

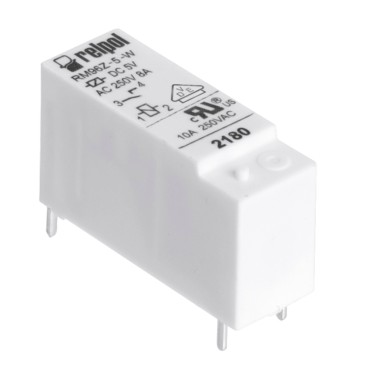

Przekaźnik RM96 to elektromagnetyczny przekaźnik miniaturowy ogólnego zastosowania. Przekaźniki RM96 1P (1 zestyk przełączny) przeznaczone są do bezpośredniego lutowania w obwodach drukowanych oraz do gniazd wtykowych z zaciskami śrubowymi GZ96 z obejmą MS16, montaż na szynie 35 mm lub na płycie. Do gniazd oferowane są muduły sygnalizacyjne / przeciwprzepięciowe typu M.. .
Przekaźniki RM96 1Z (1 zestyk zwierny) i RM 96 1R (1 zestyk rozwierny) przeznaczone są do bezpośredniego lutowania w obwodach drukowanych.
Cechy przekaźników RM96:
• Wysokość 16,2 mm, IP40 oraz IP67
• Do obwodów drukowanych (1P, 1Z, 1R) i gniazd wtykowych (1P)
• Akcesoria: gniazda i moduły dla 1P
• Cewki DC
• Raster wyprowadzeń: 3,2 mm dla wersji 1P
5,0 mm dla wersji 1Z, 1R
• Styki 1P, 1Z, 1R; 8 A
| Podstawowe dane techniczne | |
| Dane styków | |
| Ilość i rodzaj zestyków | 1P, 1Z, 1R |
| Materiał styków (w wykonaniu podstawowym) | AgSnO2 |
| Maksymalne napięcie zestyków AC/DC | 400 V / 250V |
| Minimalne napięcie zestyków | 10V (AgSnO2) |
| Znamionowy prąd obciążenia w kategorii AC1 DC1 |
8 A / 250 V AC 8 A / 24V DC |
| Minimalny prąd zestyków | 10 mA (AgSnO2) |
| Maksymalny prąd załączania | 15 A |
| Obciążalność prądowa trwała zestyku | 8 A |
| Maksymalna moc łączeniowa w kategorii AC1 | 2000 VA |
| Dane cewki | |
| Napięcie znamionowe DC | 5...48 V |
| Znamionowy pobór mocy DC | 0,3 W |
| Pozostałe dane | |
| Znamionowe napięcie izolacji | 400 V AC |
| Stopień ochrony obudowy | IP40 lub IP67 |
| Symbol | Numer katalogowy | Konfiguracja styków | Prąd znamionowy zestyku | Napięcie cewki Us | Materiał styków |
|---|---|---|---|---|---|
| RM96-3011-35-1005 | 852830 | 1P | 8A | 5V DC | AgSnO2 |
| RM96-3021-35-1005 | 852854 | 1Z | 8A | 5V DC | AgSnO2 |
| RM96-3011-35-1006 | 852831 | 1P | 8A | 6V DC | AgSnO2 |
| RM96-3011-35-1009 | 852842 | 1P | 8A | 9V DC | AgSnO2 |
| RM96-3021-35-1009 | 852856 | 1Z | 8A | 9V DC | AgSnO2 |
| RM96-3011-35-1012 | 852843 | 1P | 8A | 12V DC | AgSnO2 |
| RM96-3021-35-1012 | 852857 | 1Z | 8A | 12V DC | AgSnO2 |
| RM96-3011-35-1024 | 852845 | 1P | 8A | 24V DC | AgSnO2 |
| RM96-3021-35-1024 | 852859 | 1Z | 8A | 24V DC | AgSnO2 |
| RM96-3011-35-1048 | 852846 | 1P | 8A | 48V DC | AgSnO2 |
| RM96-3021-35-1048 | 852860 | 1Z | 8A | 48V DC | AgSnO2 |
