| Producent | Relpol |
| Seria | PI6 |
| Typ produktu | Przekaźnik interfejsowy |
| Liczba i rodzaj zestyków | 1P / 1Z |
| Montaż | Szyna DIN |
| Zaciski | Śrubowe / Sprężynowe |

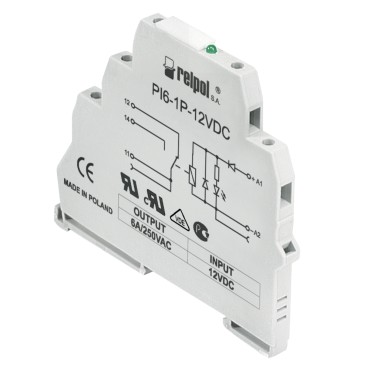

Przekaźnik PI6-1P to elektromagnetyczny przekaźnik interfejsowy ogólnego stosowania - z przełącznym przekaźnikiem o obciążalności 6A / 250V (AC1). Przekaźniki PI6 przeznaczone są do montażu na szynie 35 mm wg EN 50022. Przystosowane do współpracy ze złączem grzebieniowym typu ZG20. Złącze ZG20 mostkuje wspólne sygnały wejść lub wyjść, maks. dopuszczalny prąd wynosi 36 A/250V AC. Kolory złącz: ZG20-1 czerwony, ZG20-2 czarny, ZG20-3 niebieski. Przekaźniki interfejsowe PI6 wyposażone są we wskaźnik zadziałania LED zielony o średnicy 3 mm, informujący o obecności napięcia sterującego na zaciskach A1, A2 oraz płytkę opisową koluru białego o wymiarach 17,5 x 6 mm umożliwiajacą naniesienie oznakowania identyfikującego powiązanie z obwodem sterowania.
Cechy przekaźników PI6:

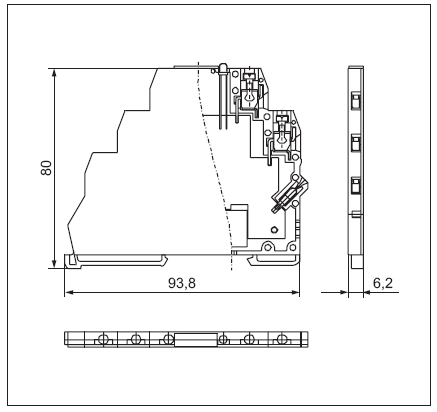

• Bardzo wąskie - szerokość przekaźnika wynosi 6,2 mm
• Oszczędność miejsca w rozdzielni ( nie ma ograniczeń do ich zestawiania stycznie ze sobą)
• Do bezpośredniego montazu na szynie DIN
• Cewki AC i DC
• Styki 1P
| Podstawowe dane techniczne | |
| Dane styków | |
| Ilość i rodzaj zestyków | 1P |
| Materiał styków (w wykonaniu podstawowym) | AgSnO2 |
| Maksymalne napięcie zestyków AC/DC | 250 V / 220V |
| Minimalne napięcie zestyków | 12V ( AgSnO2) |
| Znamionowy prąd obciążenia w kategorii AC1 DC1 |
6A / 250 V AC ( AgSnO2) 6A / 24V V DC ( AgSnO2) |
| Minimalny prąd zestyków | 8 mA/24V ( AgSnO2) |
| Maksymalny prąd załączania | 15 A ( AgSnO2) |
| Obciążalność prądowa trwała zestyku | 6 A |
| Maksymalna moc łączeniowa w kategorii AC1 | 1500 VA ( AgSnO2) |
| Dane cewki | |
|
Napięcie znamionowe AC |
90...230 V 50/60 Hz 12-24-36 V 24-42-115-230 V |
| Znamionowy pobór mocy | AC - 03...1,8 VA; DC - 0,3-1,0 W |
| Pozostałe dane | |
| Znamionowe napięcie izolacji | 400 V AC |
| Stopień ochrony obudowy | IP20 |
Przekaźnik PI6-1T to przekaźnik interfejsowy - z triakiem jako elementem wykonawczym o obciązalności 1,2 A / 400 V AC. Przekaźniki PI6-1T przeznaczone są do montażu na szynie 35 mm wg EN 50022. Przystosowane do współpracy ze złączem grzebieniowym typu ZG20. Złącze ZG20 mostkuje wspólne sygnały wejść lub wyjść, maks. dopuszczalny prąd wynosi 36 A/250V AC. Kolory złącz: ZG20-1 czerwony, ZG20-2 czarny, ZG20-3 niebieski. Przekaźniki interfejsowe PI6 wyposażone są we wskaźnik zadziałania LED zielony o średnicy 3 mm, informujący o obecności napięcia sterującego na zaciskach A1, A2 oraz płytkę opisową koluru białego o wymiarach 17,5 x 6 mm umożliwiajacą naniesienie oznakowania identyfikującego powiązanie z obwodem sterowania.
Cechy przekaźników PI6-1T:
• Bardzo wąskie - szerokość przekaźnika wynosi 6,2 mm
• Oszczędność miejsca w rozdzielni ( nie ma ograniczeń do ich zestawiania stycznie ze sobą)
• Do bezpośredniego montazu na szynie DIN
• Obwód sterujący DC, AC/DC
• Rodzaj wyjść 1Z
| Podstawowe dane techniczne | |
| Obwód wyjściowy - TRIAK | |
| Ilość i rodzaj wyjść | 1Z |
| Maksymalne napięcie obciążenia | 400 V AC |
| Minimalne napięcie obciążenia | 20 V AC |
| Znamionowy prąd obciążenia w kategorii AC1 | 1,2 A / 400 V AC |
| Minimalny prąd załączania | 10 mA |
| Maksymalny niepowtarzalny prąd chwilowy | 30 A t = 20 ms |
| Obciążalność prądowa trwała | 1,2 A |
| Obwód wejściowy - sterujący | |
|
Napięcie znamionowe |
5...32 V DC 24-230V AC/DC |
| Znamionowy pobór mocy |
0,3 W przy 24VDC |
| Pozostałe dane | |
| Znamionowe napięcie izolacji | 600 V AC |
| Stopień ochrony obudowy | IP20 |
Konstrukcja przekaźników Interfejsowych PI6 jest odpowiedzią na oczekiwania rynku dotyczące elementów łączeniowych / wykonawczych o ekstremalnie małych gabarytach. Wykorzystanie przekaźników typu PI6 pozwala tworzyć aplikacje tańsze, oszczędzające miejsce na szynach montażowych (szerokość 6,2 mm).
Przekaźniki typu PI6 znajdują szerokie zastosowanie w aplikacjach ze sterownikami PLC, jako elementy separujące wejścia / wyjścia. Zapewniają separację galwaniczną pomiędzy obwodami (pierwotnym i wtórnym) 4 kV dla wersji PI6-1P

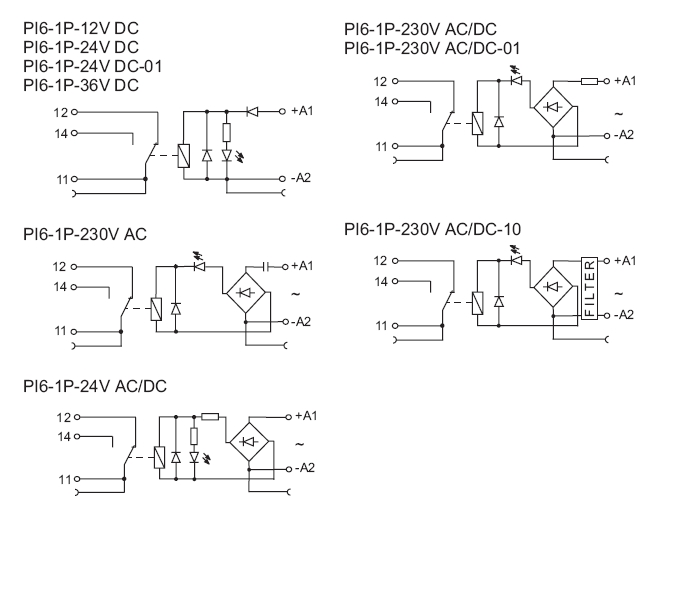

| Symbol | Numer katalogowy | Konfiguracja styków | Prąd znamionowy zestyku | Napięcie wejścia Un |
|---|---|---|---|---|
| PI6-1P-12VDC (SZARE) (CE) | 805700 | 1P | 6A | 12V DC |
| PI6-1P-24VDC (SZARE) (CE) | 805701 | 1P | 6A | 24V DC |
| PI6-1P-24VAC/DC (SZARE) (CE) | 805703 | 1P | 6A | 24V AC/DC |
| PI6-1P-115VAC/DC (SZARE) (CE) | 858562 | 1P | 6A | 115V AC/DC |
| PI6-1P-230VAC/DC (SZARE) (CE) | 854601 | 1P | 6A | 230V AC/DC |
| PI6-1P-230VAC/DC-10 (SZARE) | 855362 | 1P | 6A | 230V AC/DC |
| PI6-1T-5...32VDC | 854603 | 1Z | 1.2A | 5…32V DC |
| PI6-1T-24VAC/DC | 854604 | 1Z | 1.2A | 24V AC/DC |
| PI6-1T-230VAC/DC | 854605 | 1Z | 1.2A | 230V AC/DC |
