| Producent | Relpol |
| Seria | PI84P |
| Typ produktu | Przekaźnik interfejsowy |
| Liczba i rodzaj zestyków | 2P |
| Znamionowe / maks. napięcie zestyków AC | 250V AC |
| Znamionowy prąd obciążenia w kategorii AC1 | 8A / 250V AC |
| Znamionowy pobór mocy AC | 0.75VA |
| Znamionowy pobór mocy DC | 0.4…0.48W |
| Montaż | Szyna DIN |
| Zaciski | zaciski Push-in |
Przekaźniki Relpol serii PI84P to przekaźnikowe moduły sprzęgające (przekaźniki interfejsowe). Pełnią funkcje separujące wejścia/wyjścia w aplikacjach ze sterownikami PLC, a oprócz tego stosowane są w aplikacjach elektrycznych jako elementy pośredniczące i wykonawcze. Moduł sprzęgający składa się z przekaźnika RMP84, modułu syngalizacyjnego/przepięciowego, gniazda oraz obejmy. Przeznaczone są do montażu na szynie DIN, a szerokość przekaźnika wynosi 16mm. Przekaźniki serii PI84P występują w wykonaniach z zaciskami Push-in oraz z dwoma dwoma stykami przełącznymi.

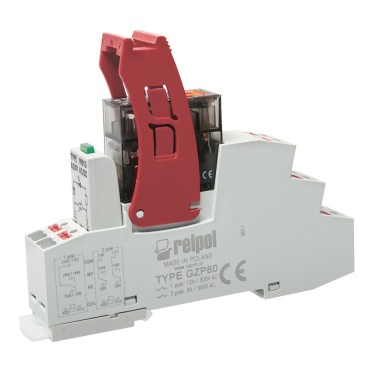

| Przekaźniki interfejsowe PI84P z gniazdem push-in GZP80 | |
| Dane techniczne | |
 |
Przekaźnik interfejsowy PUSH-in (zestaw: przekaźnik RM84P, gniazdo push-in GZP80). Zestyki: 2P (przełączne). Obciążalność AC1 – 8 A/250 V AC. Znamionowe napiecie zestyków 250 V AC. Cewki AC lub DC. |
| Dane styków | |
| Liczba i rodzaj zestyków | 2P |
| Znamionowe / maks. napięcie zestyków AC | 250 V / 300 V |
| Znamionowy prąd obciążenia w kategorii | AC1: 8 A / 250 V AC |
| Dane cewki | |
| Napięcie znamionowe | AC: 24, 115, 230 V; DC: 12, 24, 48, 110 V |
| Znamionowy pobór mocy | AC: 0,75 VA; DC: 0,4 … 0,48 W |
| Pozostałe dane | |
| Trwałość łączeniowa w kategorii AC1 |
> 3 x 104 8 A, 250 V AC (cewka AC) > 104 8 A, 250 V AC (cewka DC) > 5 x 104 8 A, 250 V AC |
| Trwałość mechaniczna (cykle) | > 106 (cewka AC); >5 x 106 (cewka DC) |
| Temperatura otoczenia - pracy | 40...+55°C |
| Symbol | Numer katalogowy | Konfiguracja styków | Prąd znamionowy zestyku | Napięcie wejścia Un | Typ gniazda | Typ przekaźnika wykonawczego |
|---|---|---|---|---|---|---|
| PI84P-024DC-M41G-PS-2012 | 864845 | 2P | 8A | 24V DC | GZP80 | RMP84-2012-25-1024-WT |
| PI84P-024AC-M91G-PS-2012 | 864846 | 2P | 8A | 24V AC | GZP80 | RMP84-2012-25-1024-WT |
| PI84P-230AC-M93G-PS-2012 | 864847 | 2P | 8A | 230V AC | GZP80 | RMP84-2012-25-5230-WT |
