| Producent | Relpol |
| Seria | PIR4 |
| Typ produktu | Przekaźnik interfejsowy |
| Liczba i rodzaj zestyków | 4P |
| Znamionowe / maks. napięcie zestyków AC | 250V AC |
| Znamionowy prąd obciążenia w kategorii AC1 | 7A / 250V AC |
| Znamionowy prąd obciążenia w kategorii DC1 | 6A / 24V DC |
| Znamionowy pobór mocy AC | 1.6VA |
| Znamionowy pobór mocy DC | 0.9W |
| Montaż | Szyna DIN |
| Zaciski | Śrubowe / Push-in |
Przekaźniki Relpol serii PIR4 to przekaźnikowe moduły sprzęgające (przekaźniki interfejsowe). Pełnią funkcje separujące wejścia/wyjścia w aplikacjach ze sterownikami PLC, a oprócz tego stosowane są w aplikacjach elektrycznych jako elementy pośredniczące i wykonawcze. Moduł sprzęgający składa się z przekaźnika R4N, modułu syngalizacyjnego/przepięciowego, gniazda, obejmy oraz płytki opisowej. Przeznaczone są do montażu na szynie DIN, a szerokość przekaźnika wynosi 27mm lub 31mm w zależności od gniazda. Przekaźniki serii PIR4 występują w wykonaniach z zaciskami śrubowymi lub zaciskami push-in oraz posiadają cztery styki przełączne.

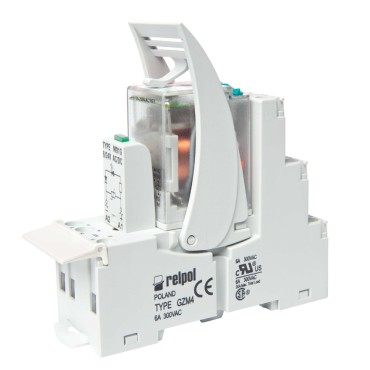

| Przekaźniki interfejsowe PIR4 z gniazdem GZM4 | |
| Dane techniczne | |
 |
Zestyki: 4P (przełączne); obciążalność AC1 – 6 A/250 V AC; cewki AC lub DC; do montażu na szynie 35 mm lub na płycie; LED zielony; (zestaw: R4N, GZM4, moduł serii M, obejma) |
| Dane styków | |
| Liczba i rodzaj zestyków | 4P |
| Znamionowe / maks. napięcie zestyków AC | 250 V/ 300 V |
| Znamionowy prąd obciążenia w kategorii | AC1: 6 A / 250 V AC ; DC1: 6 A / 24 V DC |
| Dane cewki | |
| Napięcie znamionowe | AC: 12, 24, 48, 120, 230 V ; DC: 12, 24, 48, 110 V |
| Znamionowy pobór mocy | AC: 50 Hz 1,6 VA, 60 Hz 1,3 VA ; DC: 0,9 W |
| Pozostałe dane | |
| Trwałość łączeniowa w kategorii AC1 | >105 6 A, 250 V AC |
| Trwałość mechaniczna (cykle) | >2 x 107 |
| Temperatura otoczenia - pracy | AC: -40...+55 °C ; DC: -40...+70 °C |
| Przekaźniki interfejsowe PIR4 z gniazdem push-in GZP4 | |
| Dane techniczne | |
 |
Przekaźnik interfejsowy PUSH-in (zestaw: przekaźnik R4N, gniazdo push-in GZP4). Zestyki: 4P (przełączne). Obciążalność AC1 – 7 A/250 V AC. Znamionowe napiecie zestyków 250 V AC. Cewki AC lub DC. |
| Dane styków | |
| Liczba i rodzaj zestyków | 4P |
| Znamionowe / maks. napięcie zestyków AC | 250 V/ 300 V |
| Znamionowy prąd obciążenia w kategorii | AC1: 7 A / 250 V AC ; DC1: 6 A / 24 V DC |
| Dane cewki | |
| Napięcie znamionowe | AC: 12, 24, 48, 120, 230 V ; DC: 12, 24, 48, 110 V |
| Znamionowy pobór mocy | AC: 50 Hz- 1,6 VA; 60 Hz -1,3 VA ; DC: 0,9 W |
| Pozostałe dane | |
| Trwałość łączeniowa w kategorii AC1 | > 105 6 A, 250 V AC |
| Trwałość mechaniczna (cykle) | >2 x 107 |
| Temperatura otoczenia - pracy | AC: -40...+55 °C ; DC: -40...+70 °C |
| Symbol | Numer katalogowy | Konfiguracja styków | Prąd znamionowy zestyku | Napięcie wejścia Un | Typ gniazda | Typ przekaźnika wykonawczego |
|---|---|---|---|---|---|---|
| PIR4-024DC-M41G-PS-2014 | 864842 | 4P | 7A | 24V DC | GZP4 | R4N-2014-23-1024-WT |
| PIR4-024AC-M91G-PS-2014 | 864843 | 4P | 7A | 24V AC | GZP4 | R4N-2014-23-5024-WT |
| PIR4-230AC-M93G-PS-2014 | 864844 | 4P | 7A | 230V AC | GZP4 | R4N-2014-23-5230-WT |
| PIR4-012DC-00LD | 854769 | 4P | 7A | 12V DC | GZM4 | R4N-2014-23-1012-WT |
| PIR4-024DC-00LD | 854770 | 4P | 7A | 24V DC | GZM4 | R4N-2014-23-1024-WT |
| PIR4-024AC-00LV | 854784 | 4P | 7A | 24V AC | GZM4 | R4N-2014-23-5024-WT |
| PIR4-230AC-00LV | 854786 | 4P | 7A | 230V AC | GZM4 | R4N-2014-23-5230-WT |
