Przekaźniki interfejsowe SIR6W

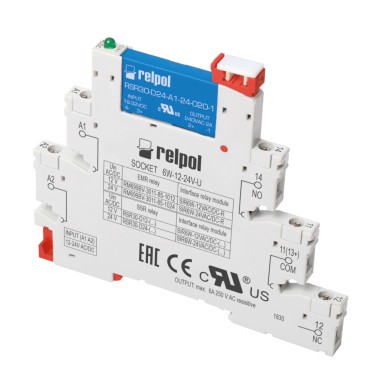

Przekaźnik interfejsowy SIR6W (z zaciskami śrubowymi)

Przekaźniki SIR6W-... przeznaczone są do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715. Połączenia: maks. przekrój przewodów: 1 x 2 ,5 mm2/ 2 x 1 , 5 m m 2 (1 x 1 4 / 2 x 16AWG), długość odizolowania przewodów: 7 mm, maks. moment dokręcenia zacisku: 0,5 Nm.
Przekaźnik interfejsowy SIR6W-... składa się z: Uniwersalne gniazdo z zaciskami śrubowymi, z elektroniką 6W-..., miniaturowy przekaźnik wykonawczy - elektromagnetyczny RM699BV lub półprzewodnikowy RSR30 SIR6W-... przystosowane są do współpracy ze złączem grzebieniowym typu JB20. Złącze JB20 mostkuje wspólne sygnały wejść lub wyjść, maks. dopuszczalny prąd wynosi 36 A / 250 V AC. Kolory złącz: JB20-1 czerwony, JB20-2 czarny, JB20-3 niebieski.
Do przekaźników SIR6W-... oferowane są separatory 6W-SEP zapewniające: optyczny podział grup przekaźników interfejsowych, rozdzielenie grupy przekaźników interfejsowych o różnych napięciach zasilania (zgodnie z VDE 0106-101), izolację dla ciętych złączy grzebieniowych JB20, dodatkową izolację od innym urządzeń w metalowych obudowach lub metalowych zacisków końcowych na szynach 35 mm.
W zestawie z przekaźnikiem interfejsowym SIR6W-... dostarczana jest pojedyncza płytka do opisu, zatrzaskiwana na wysokie wpusty, zgodna ze standardem dla złączek rzędowych. Oddzielnie należy zamawiać karty MP6-C do automatycznego zadruku, zawierające 64 płytki do opisu.
Rodzaje wyjść: R - styki AgSnOj; T - triak; C - tranzystor (1 A); O - tranzystor (2 A).

Przekaźnik interfejsowy SIR6WB (z zaciskami sprężynowymi)

Przekaźniki SIR6WB-... przeznaczone są do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715. Połączenia: maks. przekrój przewodów: 1 x 2,5 mm2 (1 x 14 AWG), długość odizolowania przewodów: 7 mm.
Przekaźnik interfejsowy SIR6WB-... składa się z: uniwersalne gniazdo z zaciskami sprężynowymi, z elektroniką 6WB-..., miniaturowy przekaźnik wykonawczy - elektromagnetyczny RM699BV lub półprzewodnikowy RSR30 © SIR6WB-... przystosowane są do współpracy ze złączem grzebieniowym typu JB20. Złącze JB20 mostkuje wspólne sygnały wejść lub wyjść, maks. dopuszczalny prąd wynosi 36 A / 250 V AC. Kolory złącz: JB20-1 czerwony, JB20-2 czarny, JB20-3 niebieski.
Do przekaźników SIR6WB-... oferowane są separatory 6W-SEP zapewniające: optyczny podział grup przekaźników interfejsowych, rozdzielenie grupy przekaźników interfejsowych o różnych napięciach zasilania (zgodnie z VDE 0106-101), izolację dla ciętych złączy grzebieniowych JB20, dodatkową izolację od innym urządzeń w metalowych obudowach lub metalowych zacisków końcowych na szynach 35 mm.
W zestawie z przekaźnikiem interfejsowym SIR6WB-... dostarczana jest pojedyncza płytka do opisu, zatrzaskiwana na wysokie wpusty, zgodna ze standardem dla złączek rzędowych. Oddzielnie należy zamawiać karty MP6-C do automatycznego zadruku, zawierające 64 płytki do opisu.
Rodzaje wyjść: R - styki AgSn02; T - triak; C - tranzystor (1 A); O - tranzystor (2 A).
