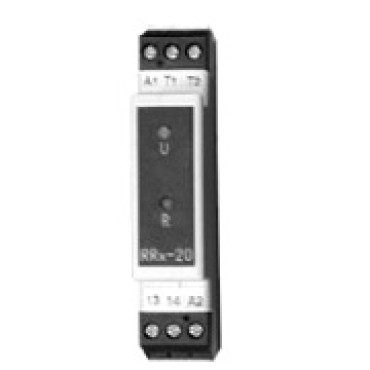

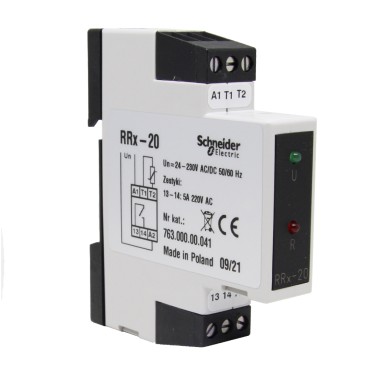

Elektroniczny przekaźnik rezystancyjny RRx-20

Przekaźnik RRx-20 jest to elektroniczny przekaźnik rezystancyjny, który chroni silniki i inne urzadzenia elektryczne przed nadmiernym wzrostem temperatury.

Zasada działania:

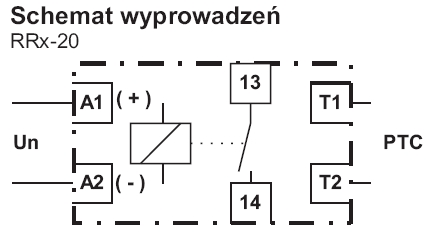

Zestyk wyjściowy 13 i 14 jest zamknięty, kiedy jest podłączony sprawny obwód czujników PTC, temperatura kontrolowana przez te czujniki jest prawidłowa oraz podłączone jest napięcie zasilajace. Jeżeli temperatura dowolnego czujnika przekroczy wartość znamionową jego rezystancja, czyli rezystancja całej pętli czujników PTC, gwałtownie wzrośnie do wartości powyżej 3800 ± 200Ω. Wówczs zestyk 13 i 14  jest otwarty.

Ponowne zamknięcie tego zestyku nastąpi po obniżeniu kontrolowanej temperatury do wartości, przy której rezystancja czujników PTC zmniejszy się poniżej wartości 1800 ± 100Ω. Zestyk 13 i 14 jest również otwierany, jeżeli:

• nastąpi obniżenie wartości rezystancji pętli poniżej 35Ω (np. z powodu zwarcia przewodów łączących czujniki PTC z przekaźnikiem),
• nastąpi wyłączenie napięcia zasilającego.

Właściwości:

• Ochrona urządzeń elektrycznych przed nadmiernym wzrostem temperatury, z wykorzystaniem czujników PTC (silniki, prądnice, transformatory)
• Sygnalizacja:
   - przekroczenia temperatury charakterystycznej czujnika za pomocą czerwonej diody
   - zasilania przekaźnika za pomocą zielonej diody
• Możliwość dołączenia od 1 do 6 czujników PTC, podłączonych szeregowo

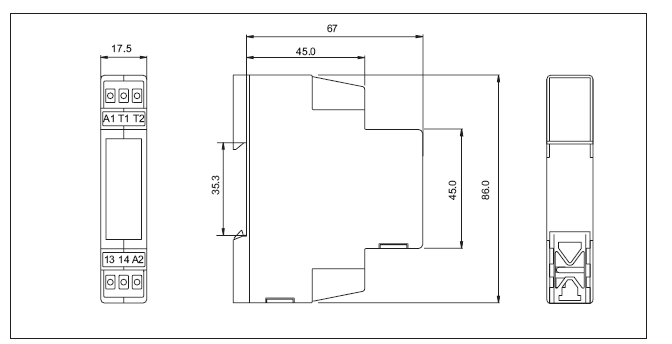

• Montaż na szynie 35mm
