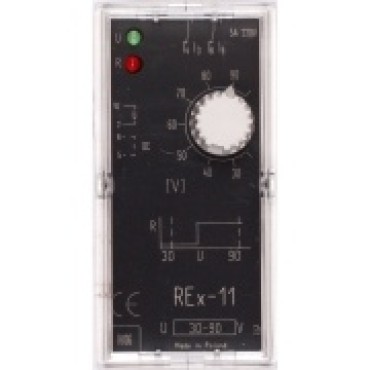

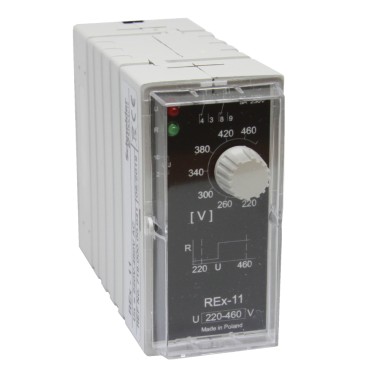

Przekaźnik Pomiarowy Nad- lub Podnapięciowy REx-11

Przekaźnik REx-11 należy do grupy pomiarowych przekaźników napięciowych. Może pracować jako przekaźnik nadnapięciowy lub podnapięciowy.

Właściwości:

Przekaźnik jednofunkcyjny o działaniu bezzwłocznym
Napięcie pomiarowe jest równocześnie napięciem zasilającym
Przekaźnik wykonawczy z dwoma zestykami przełącznymi
Możliwość zabezpieczenia nastaw przed przypadkowymi zmianami za pomocą plombowanej pokrywy
Dioda LED sygnalizująca obecność napięcia zasilania (Un)
Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R)
Mocowanie w gniazdach 11-biegunowych z zaciskami śrubowymi

**Przekaźnik REx-11 zastępuje wycofany przekaźnik REpx-10 oraz przekaźnik REnx-10.**
Dane techniczne
Wyszczególnienie	Zakres pomiarowy [V]	Dop. nap. zasil. [V]
Zakresy napięcia pomiarowego (opcje)	12-24 AC/DC 15-30 AC/DC 30-90 AC/DC 40-120 AC/DC 80-260 AC/DC 220-460 AC	10-27 AC/DC 12-35 AC/DC 25-100 AC/DC 35-130 AC/DC 70-275 AC/DC 200-480 AC
Częstotliwość	50/60Hz
Maksymalny pobór mocy	3,7W lub 3,5VA
Współczynnik powrotu	>0,9
Czas regeneracji	mniejszy lub równy 0,05s
Zdolność łączeniowa	załączanie oraz trwałe - 5A wyłączanie - 5A (220V AC) 0,1A (220VDC, L/R=40ms)
Trwałość łączeniowa	10⁵
Rozrzut	1,5%
Dokładność nastawy	plus minus 5%
Temperatura pracy	9-10...+55)^oC

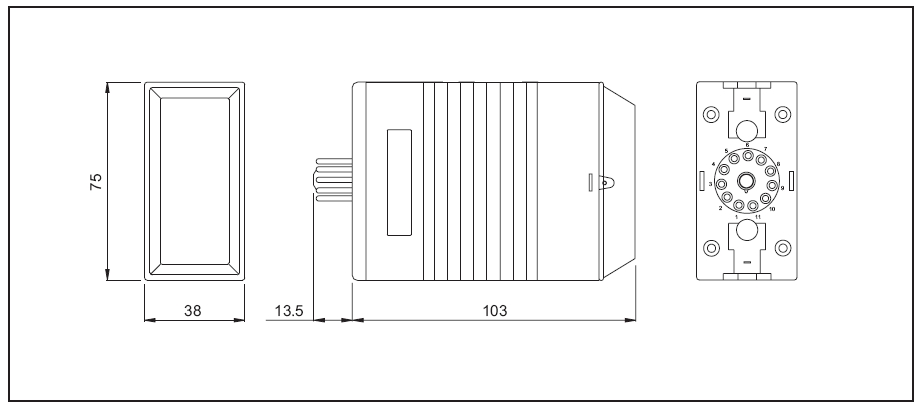

Gniazda	G11B, GS11B

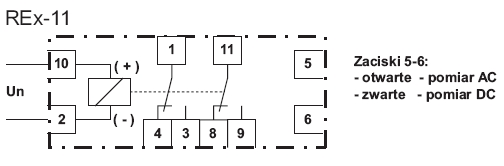

Zasada działania
Gdy napięcie pomiarowe przekroczy wartość nastawioną, następuje zadziałanie przekaźnika wykonawczego. Przekaźnik ten odpada po zmniejszeniu się napięcia poniżej 0,9 wartości nastawionej.

Producent	Schneider Electric
Seria	REx-20
Typ produktu	Przekaźniki nadzorcze napięcia
Liczba i rodzaj zestyków	2P
Zakresy napięcia pomiarowego (opcje)	od 15 do 460V w 5-ciu podzakresach
Częstotliwość	50/60Hz
Maksymalny pobór mocy	3,7W lub 3,5VA
Współczynnik powrotu	> 0,9
Czas regeneracji	mniejszy lub równy 0,05s
Zdolność łączeniowa	załączanie oraz trwałe - 5A, wyłączanie - 5A (220V AC), 0,1A (220VDC, L/R=40ms)
Dokładność nastawy	plus minus 10%
Montaż do gniazda	GZP11R, GZP11, GZU11, GZ11 (wcześniej GS11B)

Symbol	Numer katalogowy	Rodzaj monitorowania	Zakres pomiarowy	Konfiguracja styków	Prąd znamionowy zestyku	Napięcie zasilania
REx-11 15-30V AC/DC	719-000-00-011	kontrola napięcia	15-30V AC/DC	2P	5A	12-35V AC/DC
REx-11 30-90V AC/DC	719-000-00-021	kontrola napięcia	30-90V AC/DC	2P	5A	25-100V AC/DC
REx-11 40-120V AC/DC	719-000-00-021_S	kontrola napięcia	40-120V AC/DC	2P	5A	35-130V AC/DC
REx-11 80-260V AC/DC	719-000-00-031	kontrola napięcia	80-260V AC/DC	2P	5A	70-275V AC/DC
REx-11 220-460V AC	719-000-00-041	kontrola napięcia	220-460V AC	2P	5A	200-480V AC

Przekaźniki nadzorcze, pomiarowe i monitorujące

Przekaźnik pomiarowy nad- lub podnapięciowy REx-11

Producent: Schneider Electric
