| Producent | Schneider Electric |
| Seria | MU 631 |
| Typ produktu | Przekaźnik kontroli asymetrii, kolejności i zaniku faz |
| Liczba i rodzaj zestyków | 2P |
| Częstotliwość | 50Hz |
| Kontrolowane napięcie trójfazowe | 100V, 230V, 400V, 500V |
| Najniższe napięcie pracy | 0,7 Un |
| Zakres nastawy asymetrii | 5-25% |
| Czas zadziałania po zaniku faz | < 2s |
| Czas zadziałania przy asymetrii faz | regulowany od 0,5-5s |

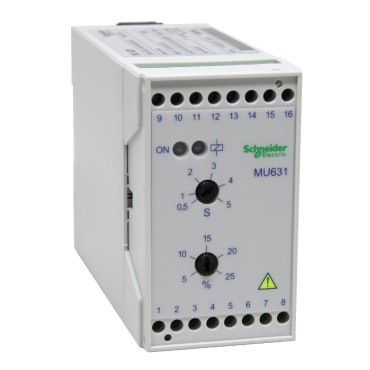

Przekaźniki MU 631 firmy Schneider Electric to przekaźniki nadzorcze kontroli napięcia w trójfazowych sieciach na napięcie Un 100/110V, 230V, 400V i 500V. Przeznaczone są do kontroli symetrii zasilania, kontroli zaniku faz i kolejności faz. Kontrolują również symetryczne obniżenie napięcia poniżej 70% wartości Un. Nie wymagają przewodu neutralnego. Przekaźniki zasilane są z napięcia nadzorowanego. Umożliwiają nastawienie opóźnienia zadziałania przy asymetrii w zakresie od 0,5 do 5s. Przekaźniki MU631 wyposażone są w 2 styki przełączne (2P).
Właściwości:
| Dane techniczne | |
| Kontrolowane napięcie trójfazowe Un | 100V, 230V, 400V, 500V, 690V |
| Częstotliwość | 50 lub 60Hz |
| Najniższe napięcie pracy | 0,7Un |
| Zakres nastawy asymetrii | 5-25% |
| Zakres czasu zadziałania przy asymetrii | 0,5 - 5s |
| Zestyki | 2p (normalnie przełączone) |
| Obciążalność zestyków: |
- załączanie:1000W przy L/R=40ms - wyłączanie: 0,2A (220V DC, L/R =40ms) - trwale: 5A; 250V AC/DC |
| Max. przekrój przewodów przyłączeniowych | 4 mm2 drut lub 2,5mm2 linka |
| Temperatura pracy | (-5...+50)oC |
| Symbol | Numer katalogowy | Typ produktu | Rodzaj monitorowania | Zakres pomiarowy | Konfiguracja styków | Prąd znamionowy zestyku | Napięcie zasilania |
|---|---|---|---|---|---|---|---|
| MU631 100/110V AC 50Hz | 778-000-00-110 | Przekaźnik asymetrii, kolejności i zaniku faz | kontrola asymetrii, kolejności i zaniku faz | 3x100/110V AC | 2P | 5A | 3x100/110V AC |
| MU631 230VAC 50Hz | 778-000-00-210 | Przekaźnik asymetrii, kolejności i zaniku faz | kontrola asymetrii, kolejności i zaniku faz | 3x230V AC | 2P | 5A | 3x230V AC |
| MU631 400VAC 50Hz | 778-000-00-310 | Przekaźnik asymetrii, kolejności i zaniku faz | kontrola asymetrii, kolejności i zaniku faz | 3x400V AC | 2P | 5A | 3x400V AC |
| MU631 500VAC 50Hz | 778-000-00-410 | Przekaźnik asymetrii, kolejności i zaniku faz | kontrola asymetrii, kolejności i zaniku faz | 3x500V AC | 2P | 5A | 3x500V AC |
