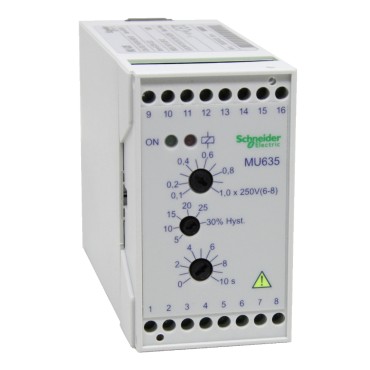

Przekaźniki pomiarowe nad- i podnapięciowy serii MU 635

Przekaźniki MU 635 firmy Schneider Electric to jednofazowe przekaźniki pomiarowe napięcia stałego i przemiennego, z pomiarem wartości skutecznej. Zakres pomiarowy 20-500V w trzech podzakresach: 20-100V, 50-250V i 100-500V (z przystawką MU 611). Przekaźniki MU635 wyposażone są w 2 styki przełączne (2P). Przekaźnik posiada dwa tryby pracy, nad- lub podnapięciową (wybór przez zwarcie lub rozwarcie zacisków 1-3). MU 635 zasilane są z napięcia pomiarowego (nie wymagają napięcia pomocniczego). Przekaźniki posiadają nastawialny współczynnik powrotu i nastawialny czas zadziałania w zakresie 0-10s. Wbudowane diody LED sygnalizują obecność napięcia i stanu pracy przekaźnika wyjściowego. Montaż na szynie DIN lub natablicowo.

Właściwości:

• Praca nad- lub podnapięciowa (wybór przez zwarcie lub rozwarcie zacisków 1-3)
• 1 - fazowy przekaźnik pomiarowy napięcia stałego i przemiennego z pomiarem wartości skutecznej
• Zasilanie z napięcia pomiarowego
• Przekaźnik wykonawczy z dwoma zestykami przełącznymi
• Nastawialny współczynnik powrotu
• Zakresy pomiarowe w zależności od wykonania:
  - 20 - 100 V
  - 50 - 250 V
  - 100 - 500 V
• Diody LED sygnalizujące obecność napięcia i stan przekaźnika wyjściowego
• Montaż na szynie DIN 35 mm lub natablicowy
• Zestyki wyjściowe normalnie przełączone lub zwolnione (wybór trybu działania przez zwarcie lub rozwarcie zacisków 2-3)
