Przekaźniki nadzorcze, pomiarowe i monitorujące

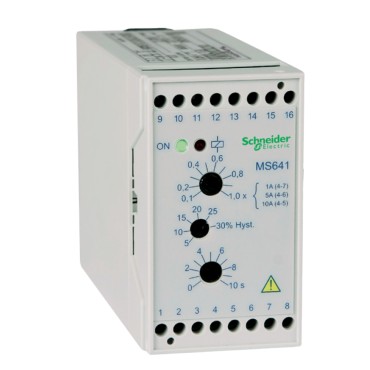

Przekaźniki pomiarowe prądowe serii MS 641

Producent: Schneider Electric
Przejdź do e-sklepu
Producent Schneider Electric
Seria MR 631.
Typ produktu Przekaźnik pomiarowy prądowy
Rodzaj monitorowania pomiar prądu
Zakres pomiarowy 0.1-10A
Liczba i rodzaj zestyków 2P
Opóźnienie zadziałania 0-10s
  • Opis
  • Załączniki
  • Tabela wykonań

Przekaźniki pomiarowe MS 641 firmy Schneider Electric to jednofazowe przekaźniki prądu przemiennego i stałego z pomiarem wartości skutecznej. Przekaźniki zasilane są ze źródła napięcia pomocniczego. Zakres pomiarowy od 0,1A do 10A (trzy podzakresy, wybór przez podłączenie do odpowiedniego zacisku przekaźnika). MS 641 wyposażony jest w przekaźnik wykonawczy z dwoma zestykami przełącznymi 2P. Posiada nastawialny współczynnik powrotu oraz nastawialny czas zadziałania w zakresie 1 do 10s.



Właściwości:

  • Praca nad- lub podprądowa (wybór przez zwarcie lub rozwarcie zacisków 1-3)
  • Jednofazowy przekaźnik prądu przemiennego i stałego z pomiarem wartości skutecznej
  • Przekaźnik wykonawczy z dwoma zestykami przełącznymi
  • Zakres pomiarowy od 0,1A do 10A (trzy podzakresy; wybór przez podłączenie do odpowiedniego zacisku przekaźnika)
  • Wysoki stopień przeciążalności
  • Nastawialny czas zadziałania
  • Nastawialny współczynnik powrotu
  • Wybór trybu działania przekaźnika wyjściowego (przez zwarcie lub rozwarcie zacisków 2-3)
  • Diody LED sygnalizujące obecność napięcia i stan przekaźnika wyjściowego
  • Montaż na szynie 35mm lub natablicowo



Dane techniczne
Napięcie pomocnicze 24V, 110V, 230V AC (50/60Hz)
24-60V, 100-220V DC
Czas zadziałania 0-10s
Współczynnik powrotu 0,7-0,95 / 1,05-1,3
Obciążalność zestyków:

- załączanie: 1000W przy L/R=40ms

- wyłączanie: 0,2A (220V DC, L/R=40ms)
                      4A (220V AC, cosj = 0,4)

- trwale: 5A; 250V AC/DC
Temperatura pracy (-5...+55)°C
Max. przekrój przewodów przyłączeniowych 4 mm2 drut
2,5 mm2 linka
Karta katalogowa
Katalog
Symbol Numer katalogowy Rodzaj monitorowania Zakres pomiarowy Konfiguracja styków Prąd znamionowy zestyku Napięcie zasilania
MS641 24-60V DC 776-000-00-002 kontrola prądu 0.1-10A 2P 5A 24-60V DC
MS641 100-220V DC 776-000-00-004 kontrola prądu 0.1-10A 2P 5A 100-220V DC
MS641 230V AC 776-000-00-005 kontrola prądu 0.1-10A 2P 5A 230V AC
