| Producent | Schneider Electric |
| Seria | SSP1 |
| Typ produktu | Przekaźnik półprzewodnikowy |
| Ilość faz | 1-fazowy |
| Radiator | bez radiatora |
| Montaż | na płytę lub radiator |
| Wejście sterujące | AC, DC |
| Prąd obciążenia | od 25 do 125A |
| Stopień ochrony | IP20 |

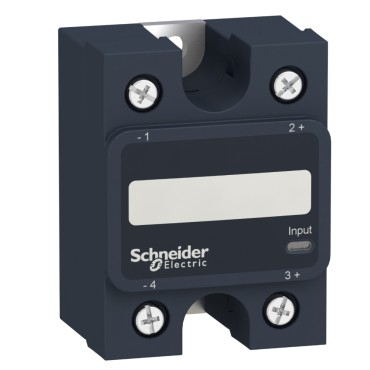

Przekaźniki półprzewodnikowe serii SSP1 firmy Schneider Electric to jednofazowe, przemysłowe przekaźniki półprzewodnikowe przeznaczone do bezpośredniego montażu na płycie lub na radiotorach SSRPH. Załączanie w zerze lub w dowolnej chwili. Wejście sterujące AC lub DC. Prąd obciążenia 25 do 125A. Napięcie obciążenia do 660V AC lub 150V DC. W zależności od warunków użytkowania zalecane jest zamontowanie przekaźnika na odpowiednio dobranym radiatorze. Przekaźniki serii SSP1 przeznaczone są do aplikacji z regulacją temperatury, w maszynach do przetwórstwa tworzyw sztucznych, w maszynach do produkcji żywności, w układach HVAC (grzewanie, wentylacja, klimatyzacja) oraz w wielu innych aplikacjach sterowania przemysłowego.
1. Zaciski śrubowe na obciażenie
2. Zaciski śrubowe na sterowanie
3. Wskaźnik LED napięcia wejścia sterowania
4. Obszar na oznakowanie produktu lub tabliczkę
5. Dodatkowe wejście na diagnostykę oraz wyjście alarmowe
6. Wskaźnik LED wyjścia obciążenia
7. Przycisk Test
8. Opcjonalne fabrycznie montowane pady termiczne przyklejone do tyłu produktu
| Numer katalogowy | Prąd obciążenia | Napięcie znamionowe | Zakres napięcia obciążenia | Napięcie sterowania | Rodzaj załączania |
|---|---|---|---|---|---|
| SSP1A125BDT | 25A | 300V AC | 24-300V AC | 3-32V DC | załączanie w zerze |
| SSP1A450BDT | 50A | 660V AC | 48-660V AC | 4-32V DC | załączanie w zerze |
| SSP1A475BDT | 75A | 660V AC | 48-660V AC | 4-32V DC | załączanie w zerze |
| SSP1A490BDT | 90A | 660V AC | 48-660V AC | 4-32V DC | załączanie w zerze |
| SSP1A4125BDT | 125A | 660V AC | 48-660V AC | 4-32V DC | załączanie w zerze |
| SSP1D440BDT | 40A | 150V DC | 1-150V DC | 3.5-32V DC | załączanie w zerze |
