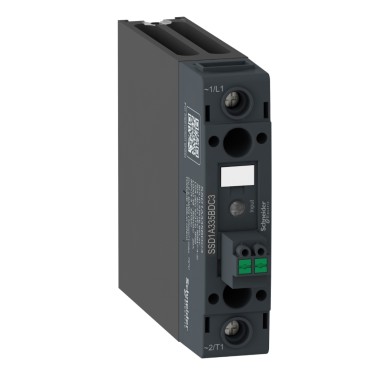

Jednofazowe przekaźniki półprzewodnikowe serii SSD1

Przekaźniki SSR serii SSD1... firmy Schneider Electric to jednofazowe, modułowe przekaźniki półprzewodnikowe dużej mocy z zabudowanym radiatorem, przeznaczone do montażu na szynie DIN. Załączanie w zerze lub w dowolnej chwili (natychmiastowe). Wejście sterujące AC lub DC. Znamionowy prąd obciążenia od 20 do 60A. Maksymalne napięcie obciążenia wynosi 600V AC. Przekaźniki z uwagi na układ styków obciążenia (preferencji dotyczących okablowania) oraz układ i rodzaj styków sterujących występują w trzech wykonaniach: 1 - w układzie podłączenia przekaźnika (SSD1...C1) 2 - w układzie podłączenia styczniaka z wtykanym wejściem sterującym z zaciskami śrubowymi (SSD1...C2) 3 - w układzie podłączenia styczniaka z wtykanym wejściem sterującym z zaciskami sprężynowymi (SSD1...C3) Zinegrowany radiator do rozpraszania ciepła eliminuje potrzebę obliczeń termicznych związanych z doborem odpowiedniego radiatora. Przekaźniki wyposażone są w zielony wskaźnik LED stanu wejścia. Zabudowane na szynie DIN w szafie sterowniczej, zajmują bardzo mało miejsca (22,5 mm do 35A i 45mm szerokości do 60A). Przekaźniki półprzewodnikowe SSD1 mają zastosowanie w przemyśle i infrastrukturze w trudnych warunkach użytkowania i przy dużym obciążeniu oraz wytrzymują częste przełączanie. Stosowane są w systemach sterowania oświetleniem, do sterowania grzałkami, grzejnikami, cewkami, w automatyce przemysłowej oraz ze względu na bezgłośną pracę w obszarach wrażliwych na hałas.
