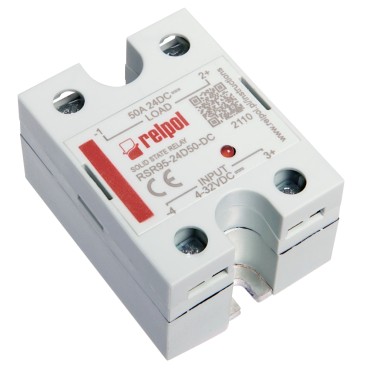

Przekaźniki półprzewodnikowe serii RSR95 z wyjściem DC

Przekaźniki półprzewodnikowe RSR95 to jednofazowe, przemysłowe przekaźniki półprzewodnikowe mocy z wyjścim DC, przeznaczone do bezpośredniego montażu na płycie lub na radiotorach. Wejście sterujące DC. Prąd obciążenia 7...100A. Napięcie obciążenia od 24V do 700V DC. Przekaźnik powinien być zamontowany na odpowiednio dobranym radiatorze a pomiędzy przekaźnikiem a radiatorem należy stosować podkładkę termiczną. Do RSR95 firma Relpol oferuje podkładki termiczne RTP-10. Przekaźniki serii RSR95 stosowane są w aplikacjach zasilaczy prądu stałego, do sterowania silnikami, wentulatorami, grzałkami, zaworami elektromagnetycznymi i elektromechanicznymi, w maszynach pakujących, w transporcie, urządzeniach medycznych, w aplikacjach ze źródłami akumulatorowymi itp.

• Obciążenie DC • Wejście sterujące DC
• Wyjście MOSFET lub IGBT
• Prąd obciążenia 7...100 A
• Napięcie obciążenia 24...700 V DC
• Napięcie probiercze 2 500 Vrms (izolacja optyczna)
• Wbudowane zabezpieczenie przeciwprzepięciowe
• Wskaźnik LED (czerwony)
• Zaciski śrubowe
• Montaż na płycie lub na radiatorach
• Uznania, certyfikaty, dyrektywy: RoHS, REACH.

Podstawowe dane techniczne:

• Napięcie obciążenia: 24 V DC, 36 V DC, 48 V DC, 75 V DC, 120 V DC, 300 V DC, 500 V DC, 700 V DC
• Wejście sterujące: 4...32 V DC
• Prąd obciążenia: 7 A, 20 A, 25 A, 40 A, 50 A, 80 A, 100 A
