| Producent | ABB |
| Seria | TF65 |
| Typ przekaźnika | przekaźnik termiczny |
| Rodzaj zabezpieczenia | zabezpieczenie przeciążeniowe termiczne |
| Znamionowe napięcie izolacji Ui | 690V |
| Znamionowe napiecie robocze Ue | 690V AC |
| Wbudowane styki pomocnicze | NO, NC |

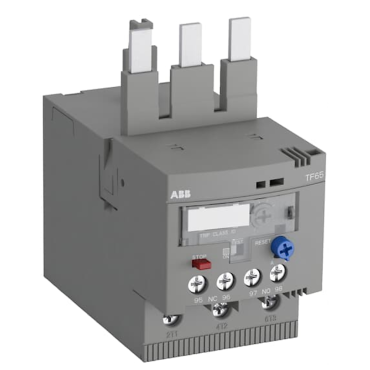

Przekaźniki TF65 to przekaźniki termiczne przeciążeniowe, elektromechaniczne zabezpieczenia obwodu głównego. Służą do zabezpieczenia silników przed przeciążeniem lub zanikiem fazy.
Przekaźniki przeciążeniowe termiczne TF65 to elektromechaniczne zabezpieczenia obwodu głównego, które oferują ekonomiczne rozwiązania dla ochrony silników przed przeciążeniem i zanikiem fazy. Posiadają klasę wyzwalania 10 i są trójbiegunowe z bimetalowymi elementami wyzwalającymi. Prąd silnika przepływa przez te elementy, podgrzewając je bezpośrednio i pośrednio. W przypadku przeciążenia elementy bimetalowe zginają się w wyniku podgrzania, co prowadzi do zwolnienia przekaźnika i zmiany pozycji styków (95-96/97-98).
Dodatkowe funkcje obejmują wybór między resetowaniem ręcznym a automatycznym, wrażliwość na zanik fazy zgodnie z normą IEC/EN 60947-4-1, funkcję TEST i STOP z wskaźnikiem rozłączenia, kompensację temperaturową, dostosowanie do instalacji trój- i jednofazowych oraz certyfikację ATEX.
| Symbol | Numer katalogowy | Zakres nastawy prądu | Klasa wyzwalania | Do styczników |
|---|---|---|---|---|
| TF65-28 | 1SAZ811201R1001 | 22-28A | 10 | AF40, AF52, AF65 |
| TF65-33 | 1SAZ811201R1002 | 25-33A | 10 | AF40, AF52, AF65 |
| TF65-40 | 1SAZ811201R1003 | 30-40A | 10 | AF40, AF52, AF65 |
| TF65-47 | 1SAZ811201R1004 | 36-47A | 10 | AF40, AF52, AF65 |
| TF65-53 | 1SAZ811201R1005 | 44-53A | 10 | AF40, AF52, AF65 |
| TF65-60 | 1SAZ811201R1006 | 50-60A | 10 | AF40, AF52, AF65 |
| TF65-67 | 1SAZ811201R1007 | 57-67A | 10 | AF40, AF52, AF65 |
