| Producent | Schneider Electric |
| Seria | MiCOM P211 |
| Typ produktu | Zabezpieczenie silnika |
| Pomiar wartości skutecznej prądów fazowych | w zakr. częstotliwości 10 - 250Hz |
| Zakres czasu wyłączania przy prądzie 6 x IB | (0,2... 50)s, krok nastawy 0,1s |
| Próg sygnalizacji zabezpieczenia przeciąż. | 20 -120%, krok 1% |
| Krok nastawy czasu wyłączania | 2s |
| Próg zadziałania przy asymetrii zasilania | 45% ± 10% |
| Pomocnicze napięcie zasilania (opcje) | 60-240V AC/DC lub 24-48V AC/DC |
| Tolerancja napiecia zasilania | (0,8 - 1,1)Vx |
| Temperatura pracy | (-20...+60) oC |

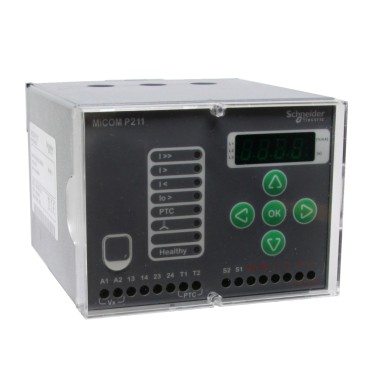

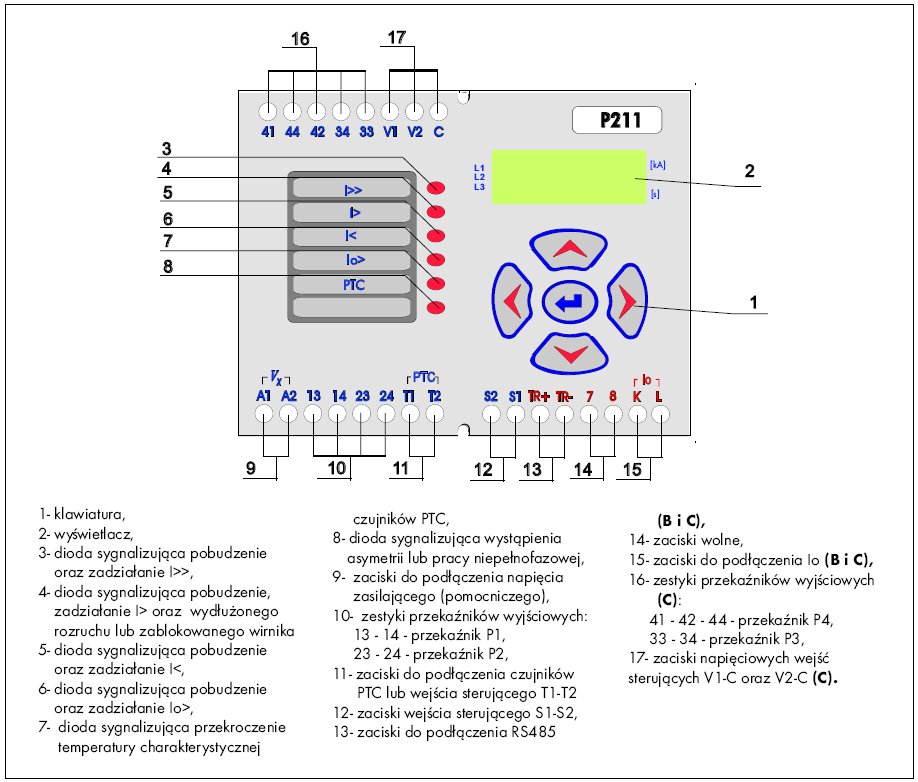

Zabezpieczenie silników trójfazowych MiCOM P211 to zintegrowane urzadzenie służace do zabezpieczania, sterowania i kontroli asynchronicznych silników trójfazowych.
Skuteczne i selektywne zabezpieczenie silnika jest realizowane przy wykorzystaniu kompletnego zestawu zabezpieczeń opartych na pomiarze prądów.
MiCOM P211 może być stosowany do współpracy z różnorodnie obciążonymi silnikami (napędzającymi pompy, wentylatory, młyny, kompresory, kruszarki, taśmociągi itp.) w różnych gałęziach przemysłu (naftowym, chemicznym, metalurgicznym, spożywczym, górnictwie, stacjach pomp, oczyszczalniach ścieków, elektrociepłowniach itd.), gdzie może pracować jako samodzielne zabezpieczenie lub jako przekaźnik zintegrowany w większym systemie.
Właściwości
• Ochrona silnika przed:
- skutkami przeciążeń (model cieplny)
- pracą silnika niedociążonego
- pracą z asymetrią prądów fazowych
- zanikiem fazy
- nadmierną temperaturą silnika (współpraca z czujnikiem PTC)
- zwarciami doziemnymi (opcja)
- zwarciem
- wydłużonym rozruchem lub zablokowanym wirnikiem podczas rozruchu
- zablokowanym wirnikiem podczas pracy
- nadmierną liczbą rozruchów
• Niezależna konfiguracja każdego zabezpieczenia
• Dwa stopnie działania zabezpieczenia przeciążeniwego (wyłącz oraz sygnał)
• Nastawialny próg blokady załączenia silnika po zadziałaniu zabezpieczenia przeciążeniowego
• Pomiar wartości skutecznej prądu doziemnego w zakresie częstotliwości od 40 do 70Hz
• Możliwość odczytu wartości prądów fazowych i prądu ziemnozwarciowego na wyświetlaczu
• Komunikacja w protokole Modbus RTU, przez port komunikacyjny RS485
• Rejestr parametrów ostatniego rozruchu silnika (maksymalny prąd, czas trwania rozruchu)
• Funkcja sterowania rozruchem gwiazda-trójkąt silnik

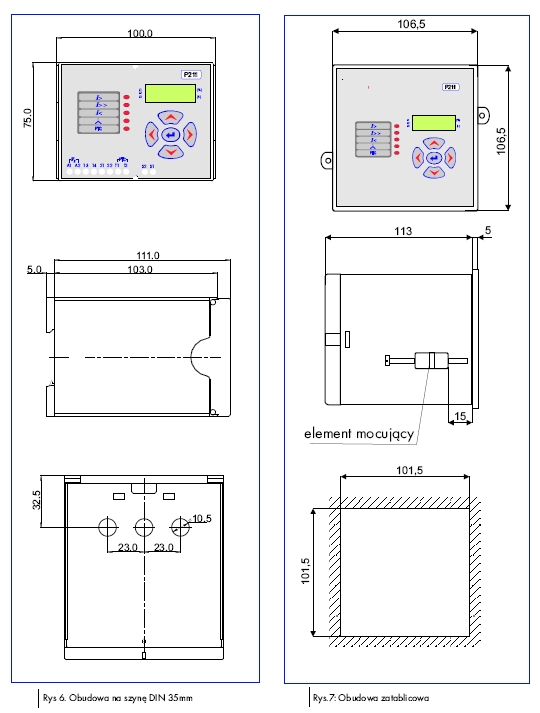

| Podstawowe dane techniczne | |
| Zakres nastawy prądu znamionowego silnika (prądu bazowego )- opcje zamówieniowe |
0,37 - 1,5A; krok astawy 0,01A 1,5 - 6,0A; krok nastawy 0,1A 5-20,0A; krok nastawy 0,1A oraz tylko dla wersji na szynę: 10 - 40A; krok nastawy 0,1A 20 - 80A; krok nastawy 0,1A |
| Pomiar wartości skutecznej prądów fazowych | w zakr. częstotliwości 10 - 250Hz |
| Zakres czasu wyłączania przy prądzie 6 x IB | (0,2... 50)s, krok nastawy 0,1s |
| Próg sygnalizacji zabezpieczenia przeciąż. | 20 -120%, krok 1% |
| Krok nastawy czasu wyłączania | 2s |
| Próg zadziałania przy asymetrii zasilania | 45% ± 10% |
| Pomocnicze napięcie zasilania (opcje) | 60-240V AC/DC 24-48V AC/DC |
| Tolerancja napiecia zasilania | (0,8 - 1,1)Vx |
| Pobór mocy z napięcia zasilania | ok. 4,5VA |
| Zdolność łączeniowa | załączanie, trwałe - 5A wyłączanie 5A, (220V AC, cosφ ≥ 0,4) |
| Indeks klasy dokładności pomiaru prądu | 10% |
| Wejście czujnika PTC - maks. rezystancja w stanie zimnym - wyłączenie przy rezystancji - rezystancja powrotu |
1500Ω 3700-4000Ω 1900-2100Ω |
| Temperatura pracy | (-20...+60) oC |
