| Producent | Lovato Electric |
| Seria | GLC |
| Typ produktu | Przełączniki zasilania |
| Zakres prądowy w ktaegorii obciążenia AC23 | od 160 do 630A |
| Montaż | na płycie |
| Ilość biegunów | 3P, 4P |
| Znamionowe napięcie izolacji Ui | 1000V AC |
| Znamionowe napięcie łączeniowe | 690V AC |
| Znamionowe napięcie udarowe Uimp | 12kV |
| Zgodnośc z normami | IEC/EN 60947-3 |

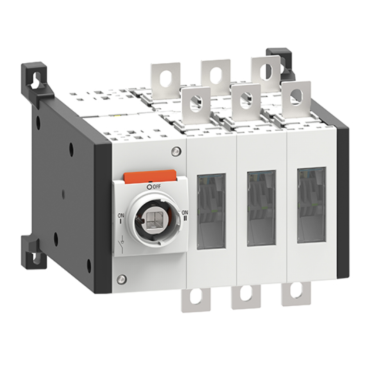

Przełączniki zasilania GLC (układy przełączne)
Rozłączniki izolacyjne w układzie przełącznym serii GL od 160 do 315A w kategorii AC21 charakteryzują się kompaktowymi wymiarami, zostały wykonane w obudowie o szerokości tylko 221mm. Rozłączniki izolacyjne w układzie przełącznym montuje się na płycie montażowej przy użyciu śrub co zapewnia ich prostą instalację. Rozłączniki izolacyjne w wersji w układzie przełącznym serii GL posiadają certyfikat UL, na rynekUSA i Kanady, według normy UL1008/CSAC22.2 nr 178. Układy przełączne dostarczane są jako wykonania trzypolowe lub czteropolowe.
Charakterystyka ogólna
Charakterystyka robocza
Zgodne z normami:
IEC/EN 60947-6-1 oraz IEC/EN 60947- 3.
Trzypolowe układy przełączne według IEC/EN.
| Zdjęcie | Kod zamówienia | Prąd cieplny umowny Ith AC21A (<690V) |
Znamionowy prąd roboczy le AC22A (<690V) AC23A (<415V) |
Ilość w opak. |
Masa |
| [A] | [A] | szt. | [kg] | ||
| Dostarczane bez pokrętła. Należy zakupić trzpień i pokrętło dla wersji ze sprzęgłem lub pokrętło do przełączania bezpośredniego (zobacz na stronie 11-25). | |||||
 |
GLC0160 C1 | 160 | 160 | 1 | 3,5 |
| GLC0200 C1 | 200 | 200 | 1 | 3,5 | |
| GLC0250 C1 | 250 | 250 | 1 | 3,5 | |
| GLC0315 C1 | 315 | 250 | 1 | 3,5 | |
Czteropolowe układy przełączne według IEC/EN.
| Zdjęcie | Kod zamówienia | Prąd cieplny umowny Ith AC21A (<690V) |
Znamionowy prąd roboczy Ie AC22A (<690V) AC23A (<415V) |
Ilość w opak. |
Masa |
| [A] | [A] | szt. | [kg] | ||
| Dostarczane bez pokrętła. Należy zakupić trzpień i pokrętło dla wersji ze sprzęgłem lub pokrętło do przełączania bezpośredniego (zobacz na stronie 11-25). | |||||
 |
GLC0160T4C1 | 160 | 160 | 1 | 3,5 |
| GLC0200T4C1 | 200 | 200 | 1 | 3,5 | |
| GLC0250T4C1 | 250 | 250 | 1 | 3,5 | |
| GLC0315 T4C1 | 315 | 250 | 1 | 3,5 | |
Wyposażenie dodatkowe.
| Zdjęcie | Kod zamówienia | Charakterystyka | Ilość w opak. [szt.] |
Masa [kg] |
| Zestyki pomocnicze. | ||||
 |
GLX10 01 | 1NC, zaciski śrubowe | 1 | 0,011 |
| GLX1010EA | 1NOO, zaciski śrubowe | 1 | 0,011 | |
| Jednopolowe osłony torów głównych. | ||||
 |
GLX8 00 | Zestaw 3 sztuk. Zabezpieczenie 3 torów głównych | 1 | 0,011 |
| GLX8 01 | Zestaw 4 sztuk. Zabezpieczenie 4 torów głównych | 1 | 0,011 | |
| Separatory torów głównych (wymagane przy napięciu > 500V). | ||||
 |
GLX9 00 | Zestaw 6 sztuk. Ochrona 3 torów |
1 | 0,011 |
| GLX9 01 | Zestaw 8 sztuk. Ochrona 4 torów |
1 | 0,011 | |
| Zaciski pomocnicze, przewód: linka lub drut. | ||||
 |
GLX5 00 | 1 sztuka. Podłączenie 1 zacisku |
1 | 0,011 |
| GLX5 01 | Zestaw 3 sztuk. Podłączenie 3 zacisków | 1 | 0,011 | |
| Mostki do połączeń równoległych w układach przełącznych GLC0160...GLC0315. | ||||
 |
GLX2 01 | Zestaw 3 sztuk. Połączenie 3 torów | 1 | 0,011 |
| GLX2 02 | Zestaw 4 sztuk. Połączenie 4 torów | 1 | 0,011 | |
Pokrętła i trzpienie.
| Zdjęcie | Kod zamówienia | Charakterystyka | Ilość w opak. [szt.] |
Masa [kg] |
|
|
Pokrętła do przełączania bezpośredniego. | |||
| GLX61 DB | Do GL0160...GL0315 i GLC0160...GLC0315. Czarne |
1 | 0,075 | |
| Pokrętła do wersji ze sprzęgłem. | ||||
| GLX61 CB | Do układów przełącznych GLC0160...GLC0315. Montaż śrubami. Dźwignia 125mm, z możliwością odblokowania (wg UL508A). Szaro/czarne. □ 10mm |
1 | 0,2 | |
| Akcesoria do wersji ze sprzęgłem. | ||||
| GLX00 | Prowadnica trzpienia | 1 | 0,04 | |
| Trzpienie do wersji ze sprzęgłem do pokręteł: GLX61, GLX61 B, GLX61 CB. | ||||
| GLX7 150 S10 | Długość 150mm, □ 10mm | 1 | 0,12 | |
| GLX7 200 S10 | Długość 200mm, □ 10mm | 1 | 0,155 | |
| GLX7 300 S10 | Długość 300mm, □10mm | 1 | 0,24 | |
| GLX7 400 S10 | Długość 400mm, □ 10mm | 1 | 0,28 | |
| GLX7 500 S10 | Długość 500mm, □ 10mm | 1 | 0,31 | |
