Rozłączniki izolacyjne

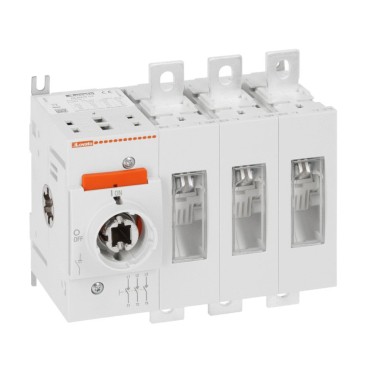

Rozłączniki Izolacyjne seria GL

Producent: Lovato Electric
Przejdź do e-sklepu
Producent Lovato Electric
Seria GL
Typ produktu Rozłączniki izolacyjne
Zakres prądowy od 160-1000A
Montaż na płycie
Ilość biegunów 3P (z możliwoscią rozbudowy o czwarty biegun)
Typ napięcia roboczego AC
  • Opis
  • Załączniki
  • Tabela wykonań

Rozłączniki izolacyjne serii GL dostępne są w zakresie od 160 do 315A. Produkty są kompaktowe i posiadają możliwość montażu na szynie DIN. Produkty dostępne są w wykonaniu 3 polowym i 4 polowym; czwarte pole wykonano jako akcesoria do samodzielnego montażu.
Rozłączniki izolacyjne serii GL posiadają widoczną przerwę torów głównych, dzięki zastosowaniu przezroczystych okienek na każdym torze. Dostępne są również wykonania zgodne z wymogami normy UL98, przeznaczone na rynki Ameryki Północnej. Ofertę uzupełnia szeroki wybór akcesoriów i pokręteł.

Charakterystyka ogólna

  • zakres od 160 do 315A w AC21
  • kompaktowe wymiary i dokładane 4 pole
  • montaż śrubami lub na szynie DIN
  • możliwość regulacji pozycji położenia klipsów do montażu śrubami
  • widoczne zestyki torów głównych
  • maksymalna ilość torów głównych: 4.

Charakterystyka robocza

  • znamionowe napięcie izolacji Ui: 1000V
  • znamionowe napięcie udarowe Uimp: 12kV
  • trwałość mechaniczna: 20000 cykli.

Zgodne z normami:
IEC/EN 60947-3, IEC/EN 60947-1.


Trzypolowe rozłączniki izolacyjne według IEC/EN.

Zdjęcie Kod zamówienia Prąd cieplny
umowny Ith
AC21A (<690V)		 Znamionowy
prąd roboczy le
AC22A (<690V) AC23A (<415V)		 Ilość
w opak.		 Masa
    [A] [A] szt. [kg]
Dostarczane bez pokrętła. Należy zakupić trzpień i pokrętło dla wersji ze sprzęgłem lub pokrętło do przełączania bezpośredniego (zobacz na stronie 11-25).
GL0160 C1 160 160 1 1,5
GL0200 C1 200 200 1 1,5
GL0250 C1 250 250 1 1,5
GL0315 C1 315 250 1 1,5


Czwarte pole według IEC/EN.

Zdjęcie Kod zamówienia

Prąd cieplny
umowny Ith
AC21A (<690V)

 Znamionowy
prąd roboczy Ie
AC22A (<690V) AC23A (<415V)		 Ilość
w opak.		 Masa
    [A] [A] szt. [kg]
Zadziałanie bezzwłoczne w odniesieniu do torów głównych. Do GL0160 C1...GL0315 C1.
GLX42 0315 315 250 1 | 0,200


Wyposażenie dodatkowe.

Zdjęcie Kod zamówienia Charakterystyka Ilość w opak.
[szt.]		 Masa
[kg]
Zestyki pomocnicze.
GLX10 01 1NC, zaciski śrubowe 1 0,011
GLX1010EA 1NOO, zaciski śrubowe 1 0,011

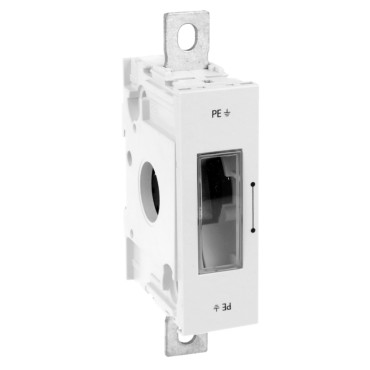

Zacisk neutralny, Zacisk uziemienia
GLX3 00 Do GL0160...GL0315 1 0,2
GLX3 01 Do GL0160...GL0315 1 0,2
Jednopolowe osłony torów głównych.
GLX8 00 Zestaw 3 sztuk. Zabezpieczenie 3 torów głównych 1 0,011
GLX8 01 Zestaw 4 sztuk. Zabezpieczenie 4 torów głównych 1 0,011
Separatory torów głównych (wymagane przy napięciu > 500V).
GLX9 00 Zestaw 6 sztuk.
Ochrona 3 torów		 1 0,011
GLX9 01 Zestaw 8 sztuk.
Ochrona 4 torów		 1 0,011
Zaciski pomocnicze, przewód: linka lub drut.
GLX5 00 1 sztuka.
Podłączenie 1 zacisku		 1 0,011
GLX5 01 Zestaw 3 sztuk. Podłączenie 3 zacisków 1 0,011

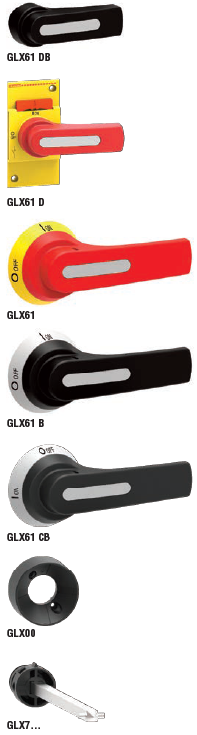

Pokrętła i trzpienie.

Zdjęcie Kod zamówienia Charakterystyka Ilość
w opak.
[szt.]		 Masa
[kg]
Pokrętła do przełączania bezpośredniego.
GLX61 DB Do GL0160...GL0315
i GLC0160...GLC0315. Czarne		 1 0,075
GLX61D Do GL0160...GL0315. Żółto/czerwone 1 0,075
Pokrętła do wersji ze sprzęgłem.
GLX61 Do GL0160...GL0315. Montaż śrubami. Dźwignia 125mm, z możliwością odblokowania (wg UL508A).
Żółto/czerwone. □ 10mm		 1 0,2
GLX61 B Do GL0160...GL0315. Montaż śrubami. Dźwignia 125mm, z możliwością odblokowania (wg UL508A).
Szaro/czarne. □ 10mm		 1 0,2
Akcesoria do wersji ze sprzęgłem.
GLX00 Prowadnica trzpienia 1 0,04
Trzpienie do wersji ze sprzęgłem do pokręteł: GLX61, GLX61 B, GLX61 CB.
GLX7 150 S10 Długość 150mm, □ 10mm 1 0,12
GLX7 200 S10 Długość 200mm, □ 10mm 1 0,155
GLX7 300 S10 Długość 300mm, □10mm 1 0,24
GLX7 400 S10 Długość 400mm, □ 10mm 1 0,28
GLX7 500 S10 Długość 500mm, □ 10mm 1 0,31



Katalog
