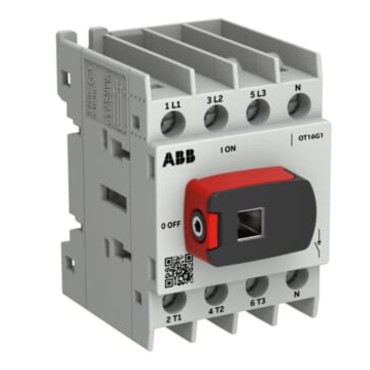

Rozłączniki izolacyjne serii OT Plus od 16 do 160A

Seria rozłączników izolacyjnych ABB OT Plus (switch-disconnectors) to nowoczesne rozwiązania przeznaczone do bezpiecznego rozłączania i ochrony w aplikacjach dystrybucyjnych oraz poddystrybucyjnych. Urządzenia te obsługują zakres prądowy od 16 A do 160 A i są dostępne w wersjach 3-, 4-, 6- oraz 8-biegunowych. Cała linia bazuje na trzech kompaktowych wielkościach obudów: G1 (16 A – 63 A), G2 (63 A – 101 A) oraz G3 (30 A – 160 A)

Dzięki rozszerzonym parametrom znamionowym OT Plus nie trzeba juz wybierać różnych rozmiarów obudów dla wielu zastosowań o podobnych parametrach znamionowych podczas wyboru rozłącznika izolacyjnego.

Kluczowe zalety i cechy produktu:

• Regulacja czwartego bieguna i elastyczność: Przełączniki posiadają zintegrowaną, opatentowaną funkcję regulacji czasu działania czwartego bieguna, która umożliwia wybór między załączaniem jednoczesnym (simultaneous) a wyprzedzającym załączaniem / opóźnionym rozłączaniem (early-make / late-break) w ramach tego samego aparatu. Unikalna konstrukcja czwartego bieguna (true fourth-pole) podnosi poziom bezpieczeństwa instalacji i ogranicza ryzyko wystąpienia awarii
• Wyjątkowa trwałość i niezawodność: Urządzenia charakteryzują się trwałością mechaniczną na poziomie 200 000 cykli, co zapewnia nawet dziesięciokrotnie dłuższą żywotność w porównaniu z pierwotną serią OT
• Wysoka efektywność energetyczna i ekologia: Nowa konstrukcja pozwala ograniczyć straty mocy nawet o 67% (średnio o 31% do 53% w porównaniu z wcześniejszymi modelami OT). Produkty z serii OT Plus wpisują się w zasady gospodarki o obiegu zamkniętym (EcoSolutions™) – wskaźnik podatności na recykling wynosi od 92% do 94% (a całościowo ponad 95%), a produkty posiadają zweryfikowane deklaracje środowiskowe EPD (ISO 14025 Type III) oraz opakowania z certyfikatem FSC. Urządzenia produkowane są w zakładach realizujących politykę Zero Waste to Landfill
• Szybki i wygodny montaż: Modele z ramką G1 w wersji M wyposażono w przesuwny adapter na szynę DIN. Dostępne są wersje z tradycyjnymi zaciskami śrubowymi oraz z szybkimi zaciskami sprężynowymi (quick-spring terminals) dla wielkości G1 do 40 A (zakres przekrojów 1,5–10 mm²)
• Bezpieczna obsługa: Każdy aparat standardowo dostarczany jest ze zintegrowaną rękojeścią napędu bezpośredniego z możliwością zablokowania na kłódkę. Osłony zacisków zapewniają stopień ochrony IP20 od czoła

Specyfikacja techniczna:

• Prąd znamionowy: od 16 A do 160 A110
• Liczba biegunów: 3P, 4P, 6P oraz 8P

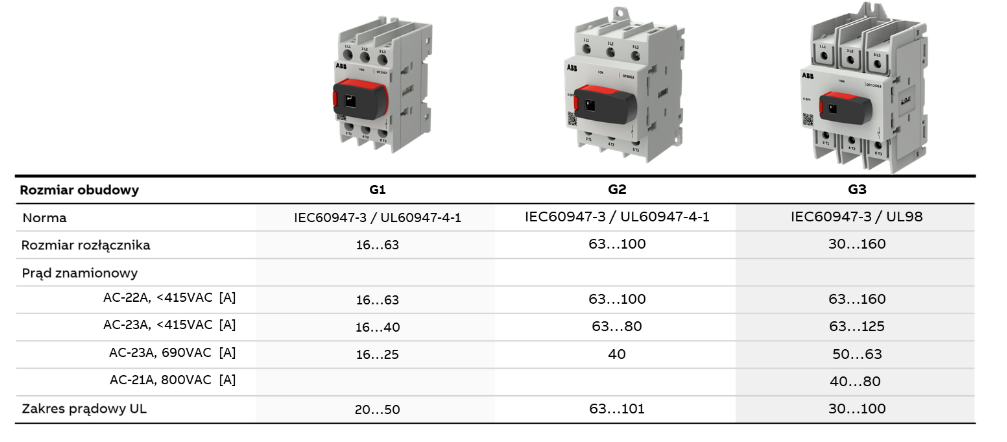

• Wielkości obudowy (Frames): G1 (16–63 A), G2 (63–101 A), G3 (30–160 A)
• Napięcie znamionowe: do 800 V AC według normy IEC oraz do 600 V AC wg norm UL
• Trwałość mechaniczna: 200 000 cykli operacji
• Warianty montażu: montaż na płycie/szynie DIN (B), montaż na drzwiach (D) oraz montaż panelowy DIN (M)
• Normy i certyfikaty: IEC 60947-3, UL 60947-4-1, UL98, CSA C22.2

Dostępne akcesoria:

System OT Plus pozwala na łatwą rozbudowę o dodatkowe akcesoria montowane zatrzaskowo, w tym:

• Styki pomocnicze (np. 1NO + 1NC)
• Stałe zaciski neutralne (N) oraz ochronne (PE)
• Osłony zacisków

Akcesoria:

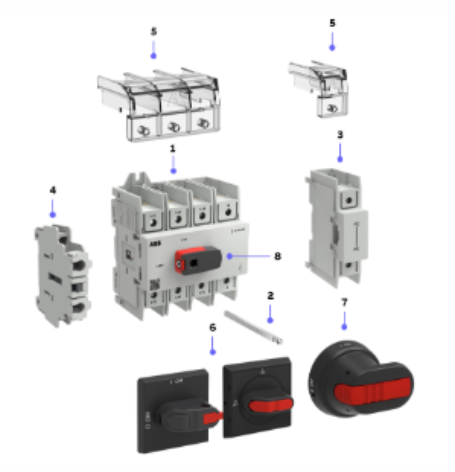

1. NOWE rozłączniki izolacyjne OT16G1-…-OT160G3-B_ 2. Wałek typu OXS_, OXP_ 3. NOWE bloki dodatkowe: N- i PE-, zaciski PNG_, PEG 4. NOWE bloki styków pomocniczych 1NO+1NC AUXG_ 5. NOWE osłony zacisków TSG_ 6. Pokrętło wyboru OHBS_, OHYS_ 7. Rączki pistoletowe OHB_, OHY_ 8. NOWE rączki bezpośrednie OHB-G

Rozłączniki izolacyjne OT plus – nowe funkcje:

Rozszerzony zakres prądowy	Regulowany czwarty biegun	Zaciski sprężynowe	Zrównoważona wydajność

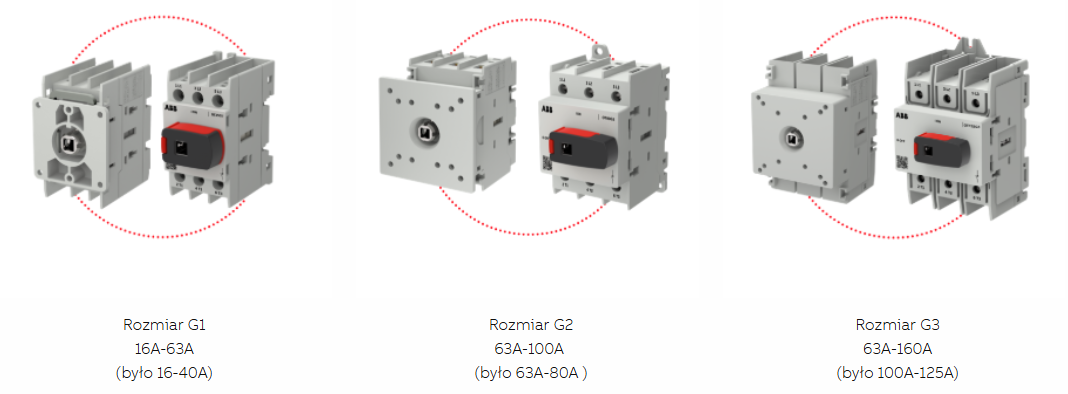

Gama nowych rozłączników OT Plus posiada rozszerzone zakresy prądów znamionowych w trzech rozmiarach gabarytowych. Pozwala to na precyzyjny dobór dostosowany do konkretnych potrzeb. Seria charakteryzuje się lepszymi parametrami znamionowymi, szczególnie w zastosowaniach silnikowych (AC23), i może być stosowana w aplikacjach do 800 V AC.	Rozłączniki 4P zawierają przełącznik trybów pracy toru N: jednoczesny lub wczesne załączenie i opóźnione wyłączenie, które zapewnia większą elastyczność działania. Ta funkcja gwarantuje, że wrażliwa elektronika zachowuje integralność działania i bezpieczeństwo w krytycznych środowiskach. Typowe zastosowania: serwerownie, infrastruktura telekomunikacyjna, szpitale, przemysłowe systemy automatyki.	OT Plus rozmiaru G1 na zakres prądu o natężeniu 16–40 A, mogą być wyposażone opcjonalnie w zaciski sprężynowe. Umożliwia to znacznie szybsze podłączenie przewodów i łatwiejszą instalację, co zapewnia bezpieczne połączenia. Są zaprojektowane z myślą o wygodzie dla użytkowania.	Nowe rozłączniki OT Plus charakteryzują się zmniejszonymi stratami mocy nawet o 53% w porównaniu z serią OT_F. Przekłada się to na niższe koszty eksploatacji i mniejszy ślad węglowy. Dzięki stopniowi recyklingu, który sięga 94% oraz instrukcjom dotyczącym utylizacji po zakończeniu eksploatacji, produkt ten wspiera odpowiedzialną utylizację i praktyki przyjazne dla środowiska. Ponadto jest on częścią oferty ABB EcoSolution.
