| Producent | ABB |
| Seria | Akcesoria do styczników AF |
| Typ produktu | Akcesoria wg poniższej tabeli |
| Przeznaczenie | Styczniki serii AF |

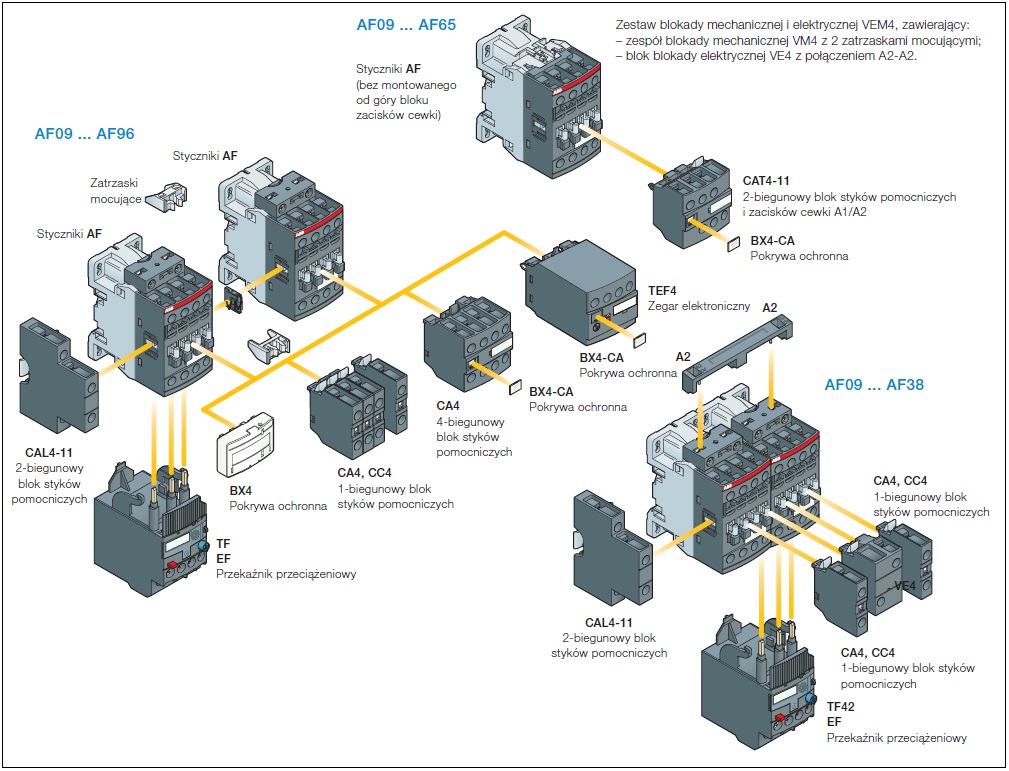

Podstawowe Akcesoriado styczników 3-biegunowych AF09…AF96
| Do styczników | Styki pomocnicze | Typ | Kod zamówieniowy |
| Bloki styków pomocniczych bezzwłocznych do montażu z przodu | |||
|
AF09 ... AF96 |
1 0 | CA4-10 | 1SBN010110R1010 |
| 1 0 | CA4-10-T | 1SBN010110T1010 | |
| 0 1 | CA4-01 | 1SBN010110R1001 | |
| 0 1 | CA4-01-T | 1SBN010110T1001 | |
| AF09 ... AF16..-30-10 | 2 2 | CA4-22M | 1SBN010140R1122 |

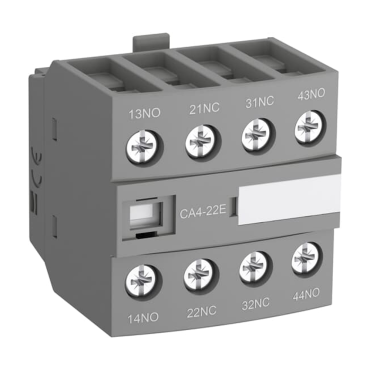

| AF26 ... AF96..-30-00 | 2 2 | CA4-22E | 1SBN010140R1022 |
| AF09 ... AF16..-30-01 | 2 2 | CA4-22U | 1SBN010140R1322 |
| Bloki styków pomocniczych do montażu z przodu ze stykiem n.o. dla obciążenia pojemnościowego i stykiem n.z. dla obciążenia indukcyjnego | |||
| AF09 ... AF96 | 1 0 | CC4-10 | 1SBN010111R1010 |
| 0 1 | CC4-01 | 1SBN010111R1001 | |
| Bloki styków pomocniczych bezzwłocznych do montażu z boku | |||
| AF09 ... AF96 | 1 1 | CAL4-11 | 1SBN010120R1011 |
| 1 1 | CAL4-11-T | 1SBN010120T1011 | |
| Bloki styków pomocniczych bezzwłocznych i zacisków cewki A1/A2 do montażu z przodu | |||
| AF09 ... AF16..-30-10 | 1 1 | CAT4-11M | 1SBN010151R1111 |
| AF26 ... AF65..-30-00 | 1 1 | CAT4-11E | 1SBN010151R1011 |
| AF09 ... AF16..-30-01 | 1 1 | CAT4-11U | 1SBN010151R1311 |
Uwaga: blok CAT4 nie pasuje do styczników AF..Z na napięcie sterowania 12…20 V DC.
| Zespół blokady mechanicznej | ||
| AF09 ... AF38 | VM4 | 1SBN030105T1000 |
| AF40 ... AF96 | VM96-4 | 1SBN033405T1000 |
Uwaga: zestawy VM4 i VM96-4 zawierają dwa zatrzaski mocujące (BB4) do utrzymywania razem obu styczników.
| Zestaw blokady mechanicznej i elektrycznej | |||
| AF09 ... AF16 | 0 2 | VEM4 | 1SBN030111R1000 |
| AF26 ... AF38 | |||
Uwaga:
Zestaw VEM4 zawiera zespół blokady mechanicznej VM4 z dwoma zatrzaskami mocującymi (BB4) i blok blokady elektrycznej VE4. Blok VE4 musi być używany z połączeniem A2-A2 zgodnie ze schematem połączeń elektrycznych.
Zestaw VEM4 nie pasuje do styczników AF..Z na napięcie sterowania 12…20 V DC.
| Do styczników | Zakres zwłoki wybór przełącznikiem |
Typ zwłoki | Styki pomocnicze | Typ | Kod zamówieniowy |
| Zegary elektroniczne | |||||
| AF09 ... AF96 | 0.1...1 s 1...10 s 10...100 s |
Opóźnienie włączenia | 1 1 | TEF4-ON | 1SBN020112R1000 |
| Opóźnienie wyłączenia | 1 1 | TEF4-OFF | 1SBN020114R1000 | ||
Uwaga: znamionowe napięcie obwodu sterowania Uc: 24…240 V, 50/60 Hz, lub DC.
| Łączniki do ręcznych rozruszników silnika | |||||
| AF09 ... AF16 | z MS116-0.16 … MS116-25, | ВЕА16-4 | 1SBN081306T1000 | ||
| MS132-0.16 ... MS132-25 | |||||
| AF26 ... AF38 | z MS116-0.16 … MS116-16, | ВЕА26-4 | 1SBN082306T1000 | ||
| MS132-0.16 . MS132-10 | |||||
| z MS116-20 … MS116-32, | ВЕА38-4 | 1SBN082306T2000 | |||
| MS132-12 ... MS132-32 | |||||
| Zestawy łączeniowe do styczników nawrotnych | ||
| AF09 ... AF16 | BER16-4 | 1SBN081311R1000 |
| AF26 ... AF38 | BER38-4 | 1SBN082311R1000 |
| AF40 ... AF65 | BER65-4 | 1SBN083411R1000 |
| AF80 ... AF96 | BER96-4 | 1SBN083911R1000 |
| Zestawy łączeniowe do styczników gwiazda-trójkąt | |||||
| AF09 ... AF16 | z/bez VM4 | BEY16-4 | 1SBN081313R2000 | ||
| AF26 ... AF38 | z/bez VM4 | BEY38-4 | 1SBN082713R2000 | ||
| AF40 ... AF65 | z/bez VM96-4 | BEY65-4 | 1SBN083413R2000 | ||
| AF80 ... AF96 | z/bez VМ96-4 | BEY96-4 | 1SBN083913R2000 | ||
Podstawowe Akcesoria do styczników 3-biegunowych AF116…AF370
| Do styczników | Styki pomocnicze | Typ | Kod zamówieniowy |
| Bloki styków pomocniczych bezzwłocznych do montażu z boku | |||
| AF116 ... AF370 | 1 1 | CAL19-11 | 1SFN010820R1011 |
| 1 1 | CAL19-11B | 1SFN010820R3311 | |
| Zespół blokady mechanicznej | |||
| AF116 ... AF370 | VM19 | 1SFN030300R1000 | |
| AF116 ... AF146 i AF190 … AF205 | VM140/190 | 1SFN034403R1000 | |
| AF190 … AF205 i AF265 ... AF370 | VM205/265 | 1SFN035203R1000 | |
| Osłony izolacyjne zacisków | |||
| AF116 ... AF146, z końcówkami oczkowymi zaciskanymi | LT140-30L | 1SFN124203R1000 | |
| AF190, AF205, z zaciskami kablowymi | LT205-30C | 1SFN124801R1000 | |
| AF190, AF205, z końcówkami oczkowymi zaciskanymi | LT205-30L | 1SFN124803R1000 | |
| AF190, AF205, ze zworą lub między stycznikiem a elektronicznym/termicznym zabezpieczeniem przeciążeniowym w rozrusznikach bezpośrednich | LT205-30Y | 1SFN124804R1000 | |
| AF265 ... AF370, z zaciskami kablowymi | LT370-30C | 1SFN125401R1000 | |
| AF265 ... AF370, z końcówkami oczkowymi zaciskanymi | LT370-30L | 1SFN125403R1000 | |
| AF265 ... AF370, ze zworą lub między stycznikiem a elektronicznym/termicznym zabezpieczeniem przeciążeniowym w rozrusznikach bezpośrednich | LT370-30Y | 1SFN125404R1000 | |
| AF265 ... AF370, do użytku z przedłużonymi zaciskami kablowymi, ATK300/2 i OZXB4 | LT370-30D | 1SFN125406R1000 | |
| Do styczników | Wymiary | typ | Kod zamówieniowy | |
| średnica otworu [mm] |
szyna [mm] | |||
| Powiększenia zacisków | ||||
| AF116...AF146 | 6,5 | 13x3 | LW140 | 1SFN074207R1000 |
| AF190...AF205 | 10,5 | 17,5x5 | LW205 | 1SFN074807R1000 |
| AF265...AF370 | 10,5 | 20x5 | LW370 | 1SFN075407R1000 |
| Przedłużenie zacisków | ||||
| AF116...AF146 | 6,5 | 13x3 | LX140 | 1SFN074210R1000 |
| AF190...AF250 | 8,5 | 17,5x5 | LX205 | 1SFN074810R1000 |
| AF265...AF370 | 10,5 | 20x5 | LX370 | 1SFN075410R1000 |
Więcej informacji podano w rozdziale „Akcesoria” w głównym katalogu.
