| Producent | Intechma |
| Seria | SU |
| Typ stycznika | stycznik prądu stalego |
| Wielkość prądowa | 0, 1, 2, 3, 4, 5 lub 6, |
| Znamionowy prąd ciągły | 40-630A |
| Liczba głównych styków zwiernych | 0, 1, 2, 3 lub 4, |
| Liczba głównych styków rozwiernych | 0, 1 lub 2 |

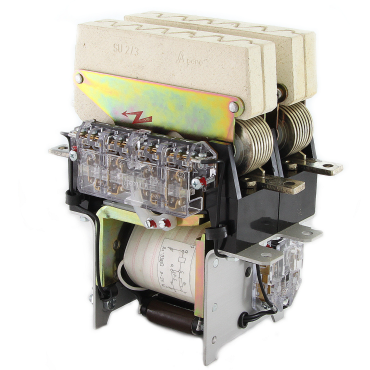

Stycznik SU to uniwersalny stycznik do pracy manewrowej w sieciach prądu stałego i przemiennego, do sterowania silników, zwłaszcza w warunkach pracy nawrotnej przy ciężkim rozruchu i hamowaniu przeciwprądem. Nadaje się do najbardziej skomplikowanych układów automatyki przemysłowej, w kolejnictwie, tramwajach, do pracy na statkach morskich w urządzeniach trakcyjnych i dźwigowych. Styczniki prądu stałego SU występują w 6-ciu wielkościach prądowych od SU-0 (40A) do SU-6 (630A). Sterowane są prądem stałym DC, występują w wykonaniu normalnym i trakcyjnym. Styczniki typu SU są stycznikami otwartymi wyposażonymi w napęd elektromagnesowy z łącznikiem forsującym ŁP-5 i szczelinową komorą łukową z wydmuchem elektromagnetycznym. Stycznik SU wyposażony jest w łącznik pomocniczy ŁP-4. Wzajemne usytuowanie układów napędowego i stykowego pozwala na uzyskanie minimalnej powierzchni montażowej, zaś umieszczenie punktu obrotu zwory w osi rozwarcia styków głównych, daje całkowitą symetrię kinematyki stycznika, dzięki czemu uzyskuje się możliwość kombinacji zwiernych i rozwiernych układów styków głównych.
Styczniki SU 0...6 sterowane są prądem stałym.
Znamionowe napięcia cewek napędu styczników normalnych:
-prąd stały: 24; 48; 110; 220V
Znamionowe napięcia cewek napędu styczników trakcyjnych:
-prąd stały: 24; 40; 48; 110V
Oznaczenie styczników SU:
• pierwsza cyfra - wielkość prądowa
• druga cyfra - ilość styków głównych zwiernych
• trzecia cyfra - ilość styków głównych rozwiernych
• litera Tr (jeżeli jest podana) - wykonanie trakcyjne
| Wielk. prądowa |
Znam. prąd ciągły |
Konfiguracja styków głównych |
|||||||||||||||
| [A] | 1z | 2z | 3z | 4z | 1r | 1z+1r | 2z+1r | 2z+2r | 3z+1r | ||||||||
|
0 |
40 |
SU-010 |
SU-020 |
SU-030 |
SU-040 |
SU-001 |
SU-011 |
SU-021 |
SU-022 |
SU-031 |
|||||||
|
1 |
63 |
SU-110 |
SU-120 |
SU-130 |
SU-140 |
SU-101 |
SU-111 |
SU-121 |
SU-122 |
SU-131 |
|||||||
|
2 |
100 |
SU-210 |
SU-220 |
SU-230 |
SU-240 |
SU-201 |
SU-211 |
SU-221 |
SU-222 |
SU-231 |
|||||||
|
3 |
160 |
SU-310 |
SU-320 |
SU-330 |
SU-340 |
SU-301 |
SU-311 |
SU-321 |
SU-322 |
SU-331 |
|||||||
|
4 |
250 |
SU-410 |
SU-420 |
SU-430 |
SU-440 |
SU-401 |
SU-411 |
SU-421 |
SU-422 |
SU-431 |
|||||||
|
5 |
400 |
SU-510 |
SU-520 |
SU-530 |
|
SU-501 |
SU-511 |
|
|
|
|||||||
|
6 |
630 |
SU-610 |
SU-620 |
|
|
SU-601 |
SU-611 |
|
|
|
|||||||
Wszystkie styczniki w wykonaniu podstawowym wyposażone są w łącznik pomocniczy ŁP-4 ze stykami pomocniczymi 2z+2r.
W zamówieniu należy podać pełne oznaczenie stycznika, zawierające:
a) symbol typu - SU,
b) wielkość prądową - 0, 1, 2, 3, 4, 5 lub 6,
c) liczbę głównych styków zwiernych - 0, 1, 2, 3 lub 4,
d) liczbę głównych styków rozwiernych - 0, 1 lub 2,
e) literę "Tr" w przypadku wykonania trakcyjnego,
f) rodzaj i wartość znamionowego napięcia cewek napędu,
g) rodzaj wykonania klimatycznego (jeżeli jest inne niż dla klimatu umiarkowanego N, np. M dla klimatu morskiego.
Styczniki typu SU są stycznikami otwartymi wyposazonymi w napęd elektromagnesowy z łącznikiem forsującym ŁP-5 i szczelinową komorą łukową z wydmuchem elektromagnetycznym. Stycznik SU wyposażony jest w łącznik pomocniczy ŁP-4. Wzajemne usytuowanie układów napędowego i stykowego pozwala na uzyskanie minimalnej powierzchni montażowej, zaś umieszczenie punktu obrotu zwory w osi rozwarcia styków głównych, daje całkowitą symetrię kinematyki stycznika, dzięki czemu uzyskuje się możliwość kombinacji zwiernych i rozwiernych układów styków głównych.
Stycziki SU odpowiadaja przepisom norm:
• normalne - IEC 947-4-1, PN-90/506150/10, PN-92/E-06120
• trakcyjne - PN-69/E-06120
