| Producent | Stego |
| Seria | FTD |
| Typ | Termostat podwójny nastawiony |
| Żywotność | >100 000 cykli |
| Rodzaj czujnika | bimetaliczny |
| Max. Prąd rozruchowy | AC 16A przez 10sek. |
| Podłączenie | 4 polowe zaciski 2.5mm2 |
| Montaż | szyna DIN |
| Obudowa | tworzywo sztuczne |
| Wymiary | 47x63x33mm |
| Pozucja pracy | dowolna |
| Temperatura pracy | -40 - +80°C |
| Stopień ochrony | IP20 |

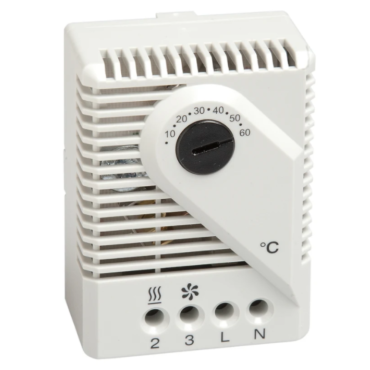

Termostat mechaniczny FZK011 stosowany jest do sterowania ogrzewaczami, wentylatorami z filtrem lub sygnalizacją. Za pomocą szybkich i mocnych styków załącza obciążenia indukcyjne i rezystancyjne. Działanie: Nastawa temperatury na skali wskazuje górną granicę temperatury przy której styk NC otworzy się. Nastawiona temperatura pomniejszona o wartość szerokości histerezy i tolerancji da nam dolną granicę przy której styk NC zostanie zamknięty.
Podstawowe cechy:
| Podstawowe dane techniczne | |
| Różnica temperatur przełączania | 5K (-3/+2K tolerancji) |
| Rodzaj czujnika | bimetaliczny |
| Rodzaj kontaktu | szybkodziałający, przełączny CO |
| Max. prąd łączenia, NC | AC 250V/AC 120V, 10 (4) A DC 30W |
| Max. prąd łączenia, NO | AC 250V/AC 120V, 5 (2) A DC 30W |
| Max. prąd rozruchowy | AC 16A przez 10 sek. |
| Podłączenie | 4-polowe zaciski, siła dokręcania 0,5Nm |
| Montaż | klamra mocująca na szynę DIN 35mm, EN 60715 |
| Obudowa | tworzywo sztuczne UL94 V-0, jasnoszare |
| Wymiary | 67 x 50 x 38mm |
| Pozycja pracy | dowolna |
| Temperatura pracy | -45 do +65°C |
| Stopień ochrony | IP20 |
Ważne: System styków regulatora jest poddawany na wpływ środowiska, dlatego rezystancja styku może ulagać zmianom. Może to powodować samogrzanie się styku lub/i spadek napięcia na nim.
|
Nr katalogowy |
Napięcie pracy |
Zakres |
|
01170.0-00
|
230V AC
|
+5 do +60°C |
|
01170.0-02
|
230V AC
|
-20 do +35°C
|
| Numer katalogowy | Zakres regulacji temp. dla NO | Zakres regulacji temp. dla NC | Konfiguracja styków |
|---|---|---|---|
| 01163.0-00 | +40/+50°C | +5/+15°C | NO+NC |
| 01163.0-01 | +50/+60°C | +15/+25°C | NO+NC |
