| Producent | Stego |
| Seria | FTD |
| Typ | Termostat podwójny nastawiony |
| Żywotność | >100 000 cykli |
| Rodzaj czujnika | bimetaliczny |
| Max. Prąd rozruchowy | AC 16A przez 10sek. |
| Podłączenie | 4 polowe zaciski 2.5mm2 |
| Montaż | szyna DIN |
| Obudowa | tworzywo sztuczne |
| Wymiary | 47x63x33mm |
| Pozucja pracy | dowolna |
| Temperatura pracy | -40 - +80°C |
| Stopień ochrony | IP20 |

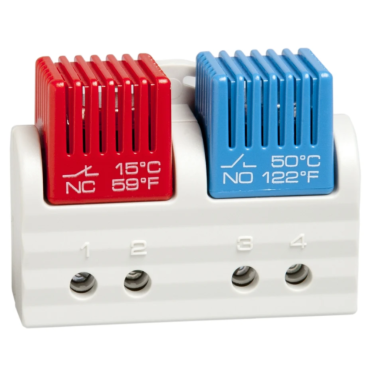

Termostat FTD011 to dwa fabrycznie nastawione termostaty w jednej obudowie.
Nastawiony termostat ze stykiem otwierającym (NC) do sterowania ogrzewaniem lub sygnalizacją w momencie spadku temperatury poniżej nastawionej. Styk (NC) wyłącza ogrzewacz po osiągnięciu ustawionej temperatury i załącza obwód przy spadku temperatury poniżej ustawionego progu.
Nastawiony termostat ze stykiem zamykającym (NO) do sterowania wentylatorami lub sygnalizacją w przypadku wzrostu temperatury powyżej nastawionej. Styk (NO) załącza wentylator lub inne urządzenie chłodzące po przekroczeniu ustawionej temperatury. Po schłodzeniu do temperatury nastawionej rozłącza obwód.
W przeciwieństwie do termostatów podwójnych ze stykiem przełącznym, dwa niezależne styki termostatu FTD 011 pozwalają na właściwe sterowanie osobno w układzie ogrzewania i chłodzenia/sygnalizacji.
Podstawowe cechy:
| Podstawowe dane techniczne | |
| Rodzaj czujnika | bimetaliczny |
| Rodzaj kontaktu | szybkodziałający NC i NO lub NO i NO |
| Max. prąd łączenia | AC 250V 5 (1,6) A AC 120V 10 (2) A DC 30W |
| Max. prąd rozruchowy | AC 16A przez 10 sek. |
| Podłączenie | 4-polowe zaciski, siła dokręcania 0,8Nm |
| Montaż | klamra mocująca na szynę DIN 35mm, EN 60715 |
| Obudowa | tworzywo sztuczne UL94 V-0, jasnoszare |
| Wymiary | 47 x 63 x 33mm |
| Pozycja pracy | dowolna |
| Temperatura pracy | -40°C do +80°C |
| Stopień ochrony | IP20 |
|
Nr katalogowy |
Temperatura wyłączenia/Ogrzewanie |
Temperatura załączenia/Ogrzewanie |
Temperatura załączenia/Chłodzenie |
Temperatura wyłączenia/Chłodzenie |
|
01163.0-00
|
+15°C(tolerancja ±5K)
|
+5°C(tolerancja ±5K) |
+50°C(tolerancja ±6K)
|
+40°C(tolerancja ±7K)
|
|
01163.0-01
|
+25°C(tolerancja ±5K) |
+15°C(tolerancja ±5K)
|
+60°C(tolerancja ±6K)
|
+40°C(tolerancja ±7K)
|
|
01163.0-02
|
+15°C(tolerancja ±5K)
|
+5°C(tolerancja ±5K)
|
+35°C(tolerancja ±6K)
|
+40°C(tolerancja ±7K)
|
|
01163.0-03
|
+25°C(tolerancja ±5K)
|
+15°C(tolerancja ±5K)
|
+50°C(tolerancja ±6K)
|
+40°C(tolerancja ±7K)
|
|
Nr katalogowy |
Temperatura załączenia/Chłodzenie Styk zamykający (NO) |
Temperatura |
Temperatura |
Temperatura |
|
01164.0-00
|
+50°C(tolerancja ±5K)
|
+40°C(tolerancja ±5K) |
+60°C(tolerancja ±6K)
|
+50°C(tolerancja ±7K)
|
| Numer katalogowy | Zakres regulacji temp. dla NO | Zakres regulacji temp. dla NC | Konfiguracja styków |
|---|---|---|---|
| 01163.0-00 | +40/+50°C | +5/+15°C | NO+NC |
| 01163.0-01 | +50/+60°C | +15/+25°C | NO+NC |
