| Producent | Stego |
| Seria | KTO 111, KTS 111 |
| Typ | Termostat miniaturowy |
| Rodzaj czujnika | bimetaliczny |
| Żywotność | >100 000 cykli |
| Max. Prąd rozruchowy | AC 16A przez 10sek. |
| Podłączenie | 2-polowe zaciski |
| Montaż | szyna DIN |
| Obudowa | tworzywo sztuczne |
| Wymiary | 60x33x43mm |
| Pozycja pracy | dowolna |
| Temperatura pracy | -45 - +80°C |
| Stopień ochrony | IP20 |

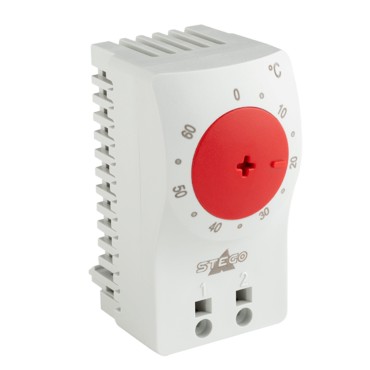

Termostaty mechaniczne KTO 111 i KTS 111 są dwustanowymi regulatorami stosowanymi do sterowania grzejnikami, chłodnicami, wentylatorami lub urządzenia sygnalizacyjnymi. Termostat miniaturowy KTO 111 służy do sterowania w układach ogrzewania. Styk NC wyłącza ogrzewacz po osiągnięciu ustawionej temperatury i załącza obwód przy spadku temperatury poniżej ustawionej. Termostat miniaturowy KTS 111 służy do sterowania w układach wentylacji i chłodzenia lub sygnalizacji. Styk NO załącza wentylator lub inne urządzenie chłodzące po przekroczeniu nastawionej temperatury. Nowa seria zatępująca starsze termostaty KTO 011 i KTS 011 posiada nową zoptymalizowaną obudowę o ulepszonym przepływie powietrza oraz samozaciskowe terminale przyłączeniowe, które umożliwiają montaż bez użycia narzędzi i stały docisk przewodu.
| Dane techniczne | |
| Różnica temperatury powodująca przełączenie (histereza) | 7 K (tolerancja ±4 K) |
| Rodzaj czujnika | bimetaliczny |
| Typ styku | mechaniczny, szybkodziałający |
| Okres eksploatacyjny | zweryfikowany: 100 000 cykli |
| Max. napięcie robocze, zakres częstotliwości | 250 V AC, 50–60 Hz |
| Max. prąd rozruchowy | 16 A AC przez 10 s |
| Podłączenie | 2 zaciski typu Push-In drut 2,5 mm² (AWG 14) linka wielodrutowa 1,5 mm² (AWG 16) |
| Montaż | zatrzask do montażu na szynie DIN 35 mm, EN 60715 |
| Obudowa | tworzywo sztuczne zgodne z UL94 V-0, kolor jasnoszary |
| Wymiary | 60 x 33 x 41 mm |
| Masa | ~ 40 g |
| Pozycja pracy | dowolna |
| Temperatura pracy/składowania | -45 do +80°C (-49 do +176°F) |
| Wilgotność pracy/składowania | < 90% RH (bez kondensacji) |
| Stopień i klasa ochrony | IP20 / II |
| Kategoria przepięcia / Wysokość n.p.m. | II: do 5000 m; III: do 2000 m |
¹ Długość drutu bez izolacji: 8 do 12 mm. Przy łączeniu przewodami należy zastosować końcówki kablowe (zacisk kwadratowy lub
trapezowy). Długość końcówki kablowej: 8 mm lub 12 mm.
Ważna uwaga: Układ styków regulatora podlega wpływom środowiska, dlatego rezystancja styków może ulegać zmianom. Może
to prowadzić do samogrzania się styku lub/i spadku napięcia na nim.
| Numer katalogowy | Zakres regulacji temp. dla NO | Zakres regulacji temp. dla NC | Konfiguracja styków | Zastosowanie |
|---|---|---|---|---|
| 11100.0-00 | - | 0 do +60°C | NC | - |
| 11100.0-01 | - | -10 do +50°C | NC | - |
| 11100.0-02 | - | +20 do +80°C | NC | - |
| 01142.0-00 | - | -10 do +50°C | NC | - |
| 11101.0-00 | 0 do +60°C | - | NO | - |
| 11101.0-01 | -10 do +50°C | - | NO | - |
| 11101.0-02 | +20 do +80°C | - | NO | - |
