| Producent | Stego |
| Seria | FTO 011/ FTS 011 |
| Typ | Termostat nastawiony |
| Rodzaj czujnika | bimetaliczny |
| Żywotność | >100 000 cykli |
| Max. Prąd rozruchowy | AC 16A przez 10sek. |
| Podłączenie | 2-polowe zaciski 2.5mm2 |
| Montaż | szyna DIN |
| Obudowa | tworzywo sztuczne |
| Wymiary | 47x33x33mm |
| Pozycja pracy | dowolna |
| Temperatura pracy | -40 - +80°C |
| Stopień ochrony | IP20 |

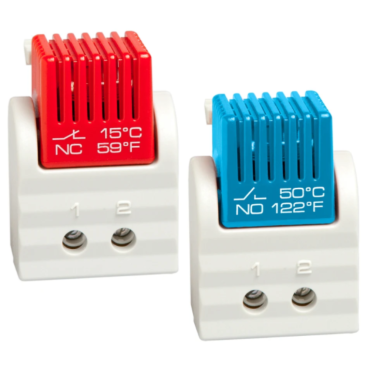

Termostat nastawiony FTO 011: Termostat przeznaczony do sterowania w obwodach ogrzewania. Styk (NC) wyłącza ogrzewacz po osiągnięciu ustawionej temperatury i załącza obwód przy spadku temperatury poniżej ustawionego progu.
Termostat nastawiony FTS 011: Termostat przeznaczony do sterowania w układach wentylacji lub/i sygnalizacji. Styk (NO) załącza wentylator lub inne urządzenie chłodzące po przekroczeniu ustawionej temperatury. Po schłodzeniu do temperatury nastawionej rozłącza obwód.
| Podstawowe dane techniczne | |
| Rodzaj czujnika | bimetaliczny |
| Rodzaj kontaktu | szybkodziałający NO lub NC |
| Max. prąd łączenia | AC 250V 5 (1,6) A AC 120V 10 (2) A DC 30W |
| Max. prąd rozruchowy | AC 16A przez 10 sek. |
| Podłączenie | 2-polowe zaciski, siła dokręcania 0,8Nm max. |
| Montaż | klamra mocująca na szynę DIN 35mm, EN 60715 |
| Obudowa | tworzywo sztuczne UL94 V-0, jasnoszare |
| Wymiary | 47 x 33 x 33mm |
| Pozycja pracy | dowolna |
| Temperatura pracy | -40 do +80°C |
| Stopień ochrony | IP20 |
|
Nr katalogowy |
Rodzaj styku |
Temperatura wyłączania |
Temperatura |
|
01160.0-00
|
Styk otwierający (NC)
|
+15°C (tolerancja ±5K)
|
+5°C (tolerancja ±5K) |
|
01160.0-01
|
Styk otwierający (NC)
|
+25°C (tolerancja ±5K) |
+15°C (tolerancja ±5K)
|
|
01160.0-05
|
Styk otwierający (NC)
|
+10°C (tolerancja ±5K)
|
+0°C (tolerancja ±5K)
|
|
Nr katalogowy |
Rodzaj styku |
Temperatura załączania |
Temperatura |
| 01161.0-00 |
Styk zamykający (NO)
|
+50°C (tolerancja ±6K)
|
+40°C (tolerancja ±7K) |
| 01161.0-01 |
Styk zamykający (NO)
|
+60°C (tolerancja ±6K)
|
+50°C (tolerancja ±7K)
|
| 01161.0-02 |
Styk zamykający (NO)
|
+35°C (tolerancja ±6K) |
+25°C (tolerancja ±7K)
|
| Numer katalogowy | Temparatura załączania | Temperatura wyłączania | Konfiguracja styków | Zastosowanie |
|---|---|---|---|---|
| 01160.0-05 | 0°C | +10°C | NC | - |
| 01160.0-00 | +5°C | +15°C | NC | - |
| 01160.0-01 | +15 | +25°C | NC | - |
| 01161.0-00 | +50°C | +40°C | NO | - |
| 01161.0-01 | +60°C | +50°C | NO | - |
| 01161.0-02 | +35 | +25°C | NO | - |
