Wyłączniki powietrzne mocy SACE Emax 2

Wyłącznik SACE Emax 2

SACE Emax 2 jest nową serią niskonapięciowych wyłączników powietrznych, przeznaczonych dla prądów o natężeniu do 6300 A. Dzięki możliwości efektywnego i łatwego sterowania pracą instalacji elektrycznych od tradycyjnych do bardziej złożonych – przy minimalnym wpływie na te instalacje, nowe wyłączniki SACE Emax 2 stanowią ewolucję wyłącznika w system zarządzania energią.

Efektywność - wyłączniki Emax 2 zostały zaprojektowane tak, aby umożliwiały zarządzanie - z maksymalną sprawnością – każdą instalacją niskiego napięcia, od zakładów przemysłowych i aplikacji morskich, poprzez tradycyjne i odnawialne systemy wytwarzania energii elektrycznej, aż po budynki, centra handlowe, centra danych i sieci komunikacyjne.

Sterowanie - dostępna w nowych wyłącznikach serii SACE Emax 2, zastrzeżona funkcja Power Controller umożliwia monitorowanie mocy zarządzanej przez wyłącznik, utrzymując jej wartość poniżej progu ustawionego przez użytkownika. Dzięki takiemu efektywniejszemu podejściu możliwe jest ograniczenie szczytowych wartości poboru mocy i obniżenie rachunków za energię elektryczną.

Podłączanie - wyłączniki serii SACE Emax 2 mogą być łatwo integrowane z każdym systemem automatyki i zarządzania energią, w celu poprawy wydajności i zużycia energii, umożliwiając równocześnie zdalne serwisowanie.

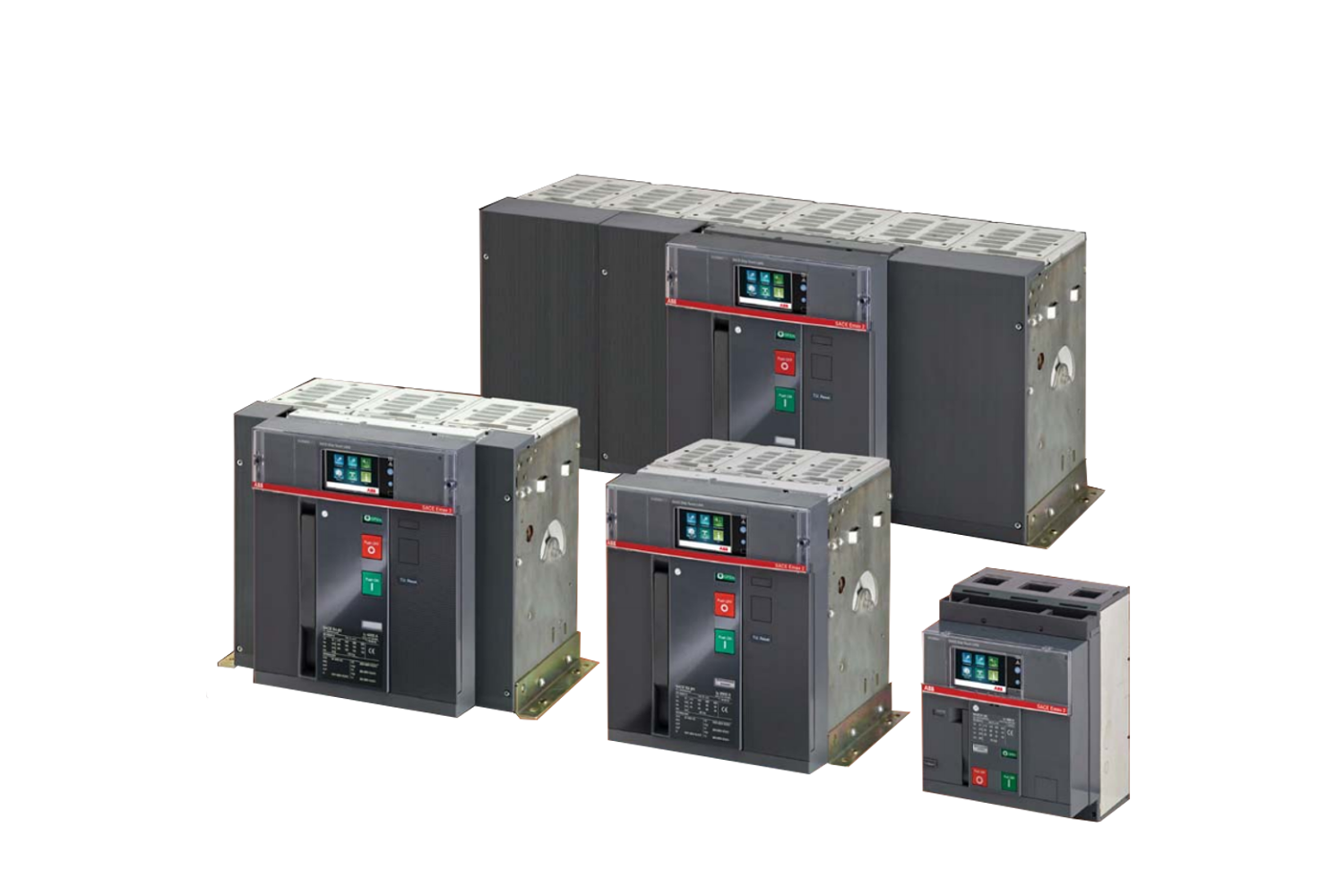

Wykonania - rodzina wyłączników SACE Emax 2 jest dostępna w postaci urządzeń 4 różnych wielkości: E1.2, E2.2, E4.2 oraz E6.2, dla wartości prądów sięgających 6300 A, umożliwiając budowę rozdzielnic o niewielkich rozmiarach, dużych wartościach znamionowych, wykorzystując krótsze szynoprzewody, o zmniejszonych przekrojach.

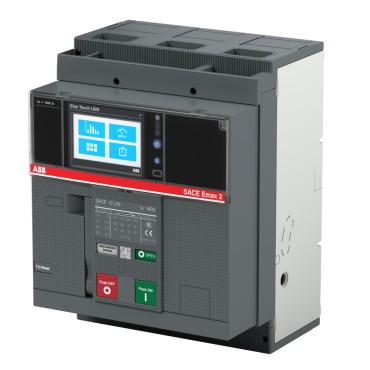

• Wyłączniki typu E1.2 oferują znamionowe wartości prądów sięgające 1600 A, przy wartościach prądu wyłączalnego sięgających 66 kA oraz wartościach prądu wytrzymywanego (1 s) sięgających 50 kA, wszystko to przy niewielkich rozmiarach konstrukcji. Dostępne w wersji 3- lub 4-biegunowej, oferują solidność wykonania wyłączników rodziny SACE Emax, przy zmniejszonych wymiarach i umożliwiają budowę rozdzielnic dla wartości prądów do 66 kA, w modułach szerokości 400 mm. Jest to niezbędne w miejscach, w których mniejsze gabaryty są kluczowe, na przykład w zastosowaniach morskich lub offshore.

• Wyłączniki typu E2.2 oferują znamionowe wartości prądów sięgające 2500 A w wersji trzybiegunowej, w rozdzielnicach o szerokości 400 mm, przy wartościach prądów zwarciowych sięgających 100 kA lub 85 kA (1 s).

• Wyłączniki typu E4.2 są nowego typu wyłącznikami (4000 A) zaprojektowanymi tak, aby wytrzymywały duże wartości prądów. Znamionowa wartość prądu wytrzymywanego (1 s) tego typu wyłączników sięga 100 kA , bez konieczności stosowania specjalnych środków ostrożności.

• Wyłączniki typu E6.2 są największe w rodzinie. Charakteryzują się znamionową wartością prądu wyłączalnego sięgającą 200 kA oraz konstrukcją umożliwiającą osiągnięcie wartości długotrwałego prądu znamionowego, wynoszącej 6300 A, nawet w najbardziej złożonych warunkach montażu.

Łatwość i bezpieczeństwo eksploatacji - cała rodzina wyłączników jest dostępna w wersji stacjonarnej lub wysuwnej, z podwójną izolacją pomiędzy przednią częścią rozdzielnicy oraz elementami pod napięciem, w celu zagwarantowania pracy z pełnym bezpieczeństwem. Wyłączniki mogą być zasilane, zarówno od dołu, jak też od góry.

Na stronie producenta można obejrzeć:
Instrukcje wideo dla E1.2
Instrukcje wideo dla E2.2, E4.2, E6.2

Standardowy zakres dostawy

Wersje stacjonarne automatycznych wyłączników i rozłączników izolacyjnych z rodziny SACE Emax 2 są zawsze dostarczane z następującym, standardowym wyposażeniem:

• kołnierz maskujący otwór w drzwiach rozdzielnicy (IP30),
• uchwyty do przenoszenia wyłączników typu od E2.2 do E6.2,
• zaciski przednie do wyłącznika typu E1.2,
• nastawne zaciski tylne do wyłączników typu od E2.2 do E6.2, montowane w konfiguracji HR–HR.

Oprócz tego, wyłącznie w przypadku wyłączników stacjonarnych:

• cztery standardowe styki pomocnicze 4Q sygnalizacji stanu wyłącznika wyłączony/załączony - AUX 4Q 400 V,
• cztery zaciski do dodatkowych połączeń, do podłączania obwodów pomocniczych,
• mechaniczny sygnalizator zadziałania wyzwalacza zabezpieczającego - TU Reset,
• styk sygnalizacji zadziałania wyzwalacza zabezpieczającego Ekip S51 250 V.

Wszystkie wyłączniki mogą być dodatkowo wyposażone w szereg akcesoriów. Najbardziej popularne z nich to cewki otwierające, zamykające, podnapięciowe czy napęd silnikowy.

Dla wyłączników wielkości Emax E1.2 będą to:

Dla wyłączników wielkości Emax E2.2 będą to:

Podstawowe wykonania w wersji standardowej bez dodatkowego wyposażenia dostępne w zakładce "Tabela wykonań"

W celu przedstawienia oferty zachęcamy do kontaktu na: biuro@polimet.com.pl
