Wyłączniki kompaktowe SACE Tmax XT

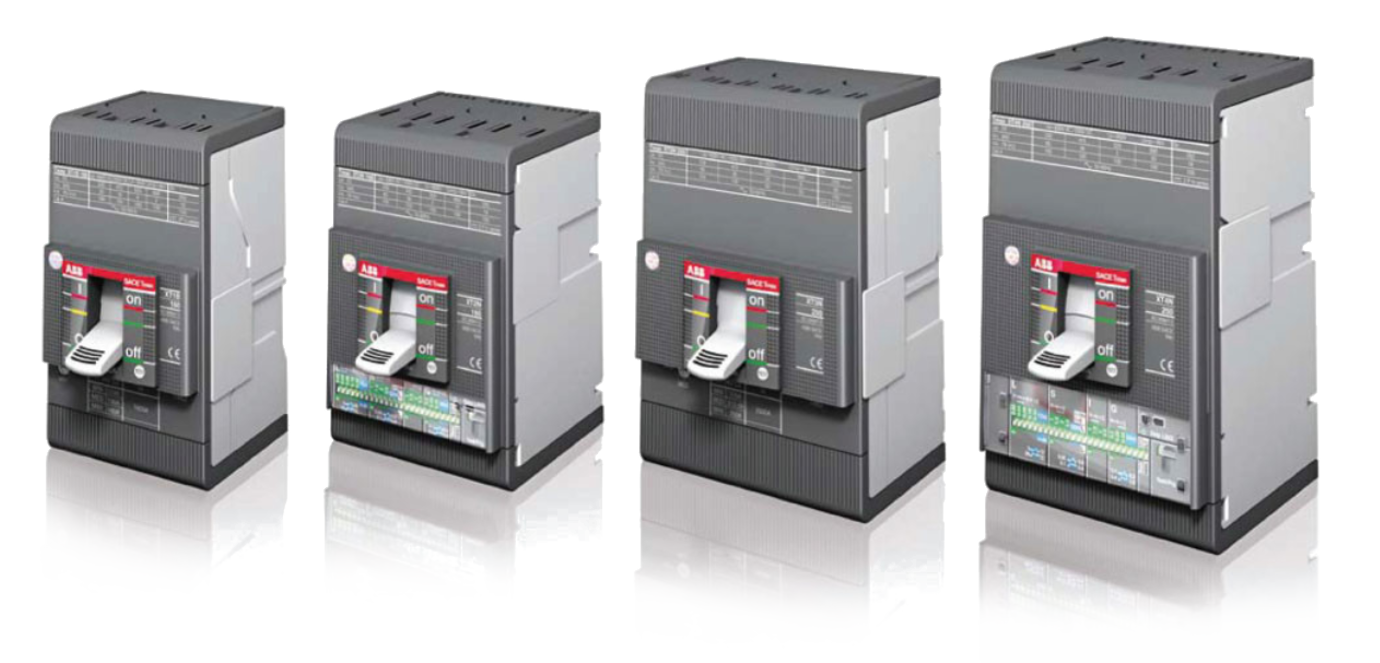

Wyłączniki SACE Tmax XT - 4 nowe serie wyłączników rodziny SACE Tmax XT: XT1, XT2, XT3, XT4 o prądzie od 160-2500 A i zdolności zwarciowej od 36kA do 150kA.

Zakresy wyłączników z rodziny SACE Tmax XT.

Rodzina wyłączników kompaktowych SACE Tmax XT spełnia wymagania wielu różnego typu instalacji.

Wyłączniki dostępne są z wyzwalaczami dostosowanymi do różnego rodzaju aplikacji, takimi jak systemy rozdziału energii, systemy zabezpieczeń generatorów, systemy zabezpieczeń silników oraz systemy zabezpieczeń przeciążeniowych przewodów zerowych.

Niektóre z tych wyłączników mogą być również stosowane w systemach komunikacyjnych zakładach pracujących przy częstotliwości 400 Hz. Dostępne są również odpowiednie rozłączniki.

Wyłączniki dla zastosowań w systemach dystrybucji energii elektrycznej.
Podstawowe charakterystyki.

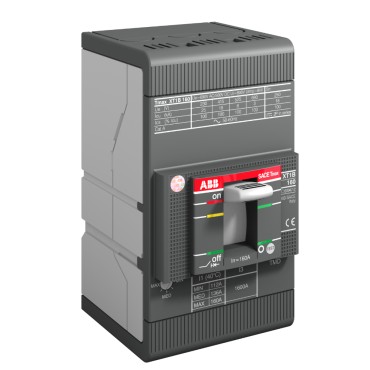

Wyłączniki kompaktowe SACE Tmax XT stanowią idealne rozwiązanie dla wszystkich poziomów sieci dystrybucyjnych, od głównej rozdzielnicy niskiego napięcia do podrozdzielnic rozmieszczonych w instalacji. Odznaczają się one wysoką gęstością amplitudy impulsu prądowego i charakterystykami ograniczenia energii, które umożliwiają optymalne dopasowanie parametrów obwodów i urządzeń po stronie obciążenia. Wyłączniki SACE Tmax XT z wyzwalaczami termomagnetycznymi i elektronicznymi umożliwiają realizację zabezpieczeń przeciążeniowych, zwarciowych, ziemnozwarciowych i zabezpieczeń przed kontaktem pośrednim w systemach dystrybucji niskiego napięcia.

Wyłączniki kompaktowe z rodziny SACE Tmax XT mogą być wyposażone w następujące układy:

• wyzwalacze termomagnetyczne, do zabezpieczania sieci prądu stałego i prądu przemiennego, wykorzystujące właściwości fizyczne bimetalu i elektromagnesu do wykrywania zwarć i przeciążeń;
• wyzwalacze elektroniczne, do zabezpieczania sieci prądu przemiennego. Wyzwalacze wykorzystujące technologię mikroprocesorową posiadają funkcje zabezpieczeń działające w bardzo niezawodny i dokładny sposób. Energia wymagana do ich poprawnego działania jest pobierana bezpośrednio z czujników prądowych wyzwalaczy. Dzięki temu mogą one działać nawet przy zasilaniu tylko z jednej fazy oraz przy minimalnych wartościach nastaw.

Wyzwalacz elektroniczny składa się z następujących elementów:

• 3 lub 4 czujników prądowych (przekładników prądowych);
• jednostki zabezpieczającej;
• cewki otwierającej (wbudowanej w jednostkę wyzwalacza elektronicznego).

Wyłączniki dla zastosowań w systemach dystrybucji energii elektrycznej.

Charakterystyki wyłączników dla zastosowań w systemach rozdziału energii.
