Wyłączniki, rozłączniki kompaktowe

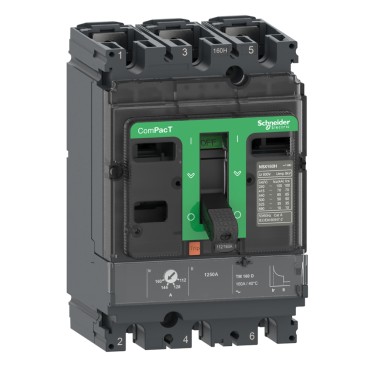

Wyłączniki kompaktowe serii ComPacT NSX

Producent: Schneider Electric
Przejdź do e-sklepu
Producent Schneider Electric
Seria ComPacT NSX
Typ produktu Wyłącznik kompaktowy
Rodzaj zabezpieczenia termomagnetyczne lub elektroniczne
IIość biegunów 3P
4P 4P
Napięcie izolacji Ui 800V, 500V dla ELCB (Vigi)
Napięcie pracy Ue 690V AC, 440V dla ELCB (Vigi)
Napięcie impulsowe wytrzymywane Uimp 8kV
Funkcja rozłącznika izolacyjnego tak
  • Opis
  • Załączniki
  • Tabela wykonań

Wyłączniki kompaktowe ComPacT NSX to podstawowa seria kompaktowych wyłączników mocy firmy Schneider Electric. Wyłączniki dostępne są w zakresasie prądowym od 16 do 630A. Seria NSX to najwyższa jakość i wytrzymałość. Wyłączniki, jak i rozłączniki Compact NSX mogą być wyposażone w dodatkowe akcesoria jak wyzwalacze wzrostowe, zanikowe, styki pomocnicze oraz napędy obrotowe. Dzięki tym akcesoriom produkt może spełniać funkcję wyłącznika pożarowego. Wyłączniki pełnią funkcje zabezpieczeniowe w instalacjach elektrycznych niskich napięć jako standardowe zabezpieczenie w zastosowaniach przemysłowych, budynkach i infrastrukturze. Stosowane są rozdzielniach niskich napięć do sterowania głównymi liniami zasilającymi, w lokalnych tablicach rozdzielczych oraz jako wyłączniki główne do zasilania maszyn i systemów w przemyśle. Seria ComPacT NSX oferuje szereg wymiennych wyzwalaczy, zarówno termomagnetycznych, magnetycznych, jak i elektronicznych. Elektroniczne wersje wyzwalacza Micrologic 5 i 6 dostępne w katalogu głównym oferują komunikację i pomiary dzięki czemu dostarczają wszystkie informacje potrzbne do zarządzania instalacją elektryczną i optymalizują zużycie energii.



Zalety rozwiązania ComPacT NSX
Efektywność Niezawodność Łączność
  • Dostępny kod QR, który ułatwia dostęp do dokumentacji technicznej
  • Przezroczysta osłona ułatwiająca identyfikację dodatkowych akcesoriów
  • Zintegrowane zabezpieczenie różnicowo prądowe oraz szeroka gama akcesoriów pomocniczych
  • Innowacyjne rozwiązania, któr zwiększają niezawodność
  • Przełomowa technologia typu roto-active™ pomaga wydłużyć żywotność urządzenia
  • Niezawodne ComPacT NSX nawet w najtrudniejszych warunkach
  • Nowe bezprzewodowe styki pomocnicze sygnalizujące wyzwolenie
  • Rozwiązanie, które skraca czas montażu



Specyfikacja:

  • Prąd znamionowy: 16 do 630 A
  • Możliwość montażu w różnych pozycjach
  • Dostępne wersje 3 i 4-polowe
  • 9 zdolności łączeniowych dla 2 rozmiarów wyłączników:

          - do 250 A: 25, 36, 50, 70, 100, 150, 200 kA przy 415 V

          - do 630 A: 36, 50, 70, 100, 150, 200 kA przy 415 V

          - 75 i 100 kA przy 690 V

  • Zaawansowany ze zintegrowanym pomiarem mocy: I, U, P, E, THD, f, CosPhi
  • Duży wybór zabezpieczeń elektronicznych i termicznych
  • Możliwość podłączenia do sieci komunikacyjnej Modbus, Ethernet
  • Możliwość wymiany jednostek sterujących (wyzwalaczy) bez konieczności demontażu całego wyłącznika
  • Duży wybór akcesoriów dodatkowych
  • Zintegrowane zabezpieczenie różnicowo prądowe Micrologic 4, 7 lub oddzielny moduł różnicowy Vigi



Katalog
Symbol Numer katalogowy Ilość biegunów Prąd znamionowy Kod prądu zwarciowego Znamionowa zwarciowa zdolność łączeniowa Icu przy 400V AC Nazwa wyzwalacza
NSX100B TM100D 3P C10B3TM100 3P 100A B 25kA TM-D
NSX100B TM80D 3P C10B3TM080 3P 80A B 25kA TM-D
NSX100B TM63D 3P C10B3TM063 3P 63A B 25kA TM-D
NSX100B TM50D 3P C10B3TM050 3P 50A B 25kA TM-D
NSX100B TM40D 3P C10B3TM040 3P 40A B 25kA TM-D
NSX100B TM32D 3P C10B3TM032 3P 32A B 25kA TM-D
NSX100B TM25D 3P C10B3TM025 3P 25A B 25kA TM-D
NSX100B TM16D 3P C10B3TM016 3P 16A B 25kA TM-D
NSX100B TM100D 4P C10B4TM100 4P 100A B 25kA TM-D
NSX100B TM80D 4P C10B4TM080 4P 80A B 25kA TM-D
NSX100B TM63D 4P C10B4TM063 4P 63A B 25kA TM-D
NSX100B TM50D 4P C10B4TM050 4P 50A B 25kA TM-D
NSX100B TM40D 4P C10B4TM040 4P 40A B 25kA TM-D
NSX100B TM32D 4P C10B4TM032 4P 32A B 25kA TM-D
NSX100B TM25D 4P C10B4TM025 4P 25A B 25kA TM-D
NSX100B TM16D 4P C10B4TM016 4P 16A B 25kA TM-D
NSX100F TM100D 3P C10F3TM100 3P 100A F 36kA TM-D
NSX100F TM80D 3P C10F3TM080 3P 80A F 36kA TM-D
NSX100F TM63D 3P C10F3TM063 3P 63A F 36kA TM-D
NSX100F TM50D 3P C10F3TM050 3P 50A F 36kA TM-D
NSX100F TM40D 3P C10F3TM040 3P 40A F 36kA TM-D
NSX100F TM32D 3P C10F3TM032 3P 32A F 36kA TM-D
NSX100F TM25D 3P C10F3TM025 3P 25A F 36kA TM-D
NSX100F TM16D 3P C10F3TM016 3P 16A F 36kA TM-D
NSX100F TM100D 4P C10F4TM100 4P 100A F 36kA TM-D
NSX100F TM80D 4P C10F4TM080 4P 80A F 36kA TM-D
NSX100F TM63D 4P C10F4TM063 4P 63A F 36kA TM-D
NSX100F TM50D 4P C10F4TM050 4P 50A F 36kA TM-D
NSX100F TM40D 4P C10F4TM040 4P 40A F 36kA TM-D
NSX100F TM32D 4P C10F4TM032 4P 32A F 36kA TM-D
NSX100F TM25D 4P C10F4TM025 4P 25A F 36kA TM-D
NSX100F TM16D 4P C10F4TM016 4P 16A F 36kA TM-D
NSX100F Mic2.2 100A 3P C10F32D100 3P 100A F 36kA Mic2.2
NSX100F Mic2.2 40A 3P C10F32D040 3P 40A F 36kA Mic2.2
NSX100B Mic2.2 100A 3P C10B32D100 3P 100A B 25kA Mic2.2
NSX100B Mic2.2 40A 3P C10B32D040 3P 40A B 25kA Mic2.2
NSX100F Mic2.2 100A 4P C10F42D100 4P 100A F 36kA Mic2.2
NSX100F Mic2.2 40A 4P C10F42D040 4P 40A F 36kA Mic2.2
NSX100B Mic2.2 100A 4P C10B42D100 4P 100A B 25kA Mic2.2
NSX100B Mic2.2 40A 4P C10B42D040 4P 40A B 25kA Mic2.2
NSX100N Mic2.2 100A 3P C10N32D100 3P 100A N 50kA Mic2.2
NSX100N Mic2.2 40A 3P C10N32D040 3P 40A N 50kA Mic2.2
NSX100N Mic2.2 100A 4P C10N42D100 4P 100A N 50kA Mic2.2
NSX100N Mic2.2 40A 4P C10N42D040 4P 40A N 50kA Mic2.2
NSX100N TM100D 3P C10N3TM100 3P 100A N 50kA TM-D
NSX100N TM80D 3P C10N3TM080 3P 80A N 50kA TM-D
NSX100N TM63D 3P C10N3TM063 3P 63A N 50kA TM-D
NSX100N TM50D 3P C10N3TM050 3P 50A N 50kA TM-D
NSX100N TM40D 3P C10N3TM040 3P 40A N 50kA TM-D
NSX100N TM32D 3P C10N3TM032 3P 32A N 50kA TM-D
NSX100N TM25D 3P C10N3TM025 3P 25A N 50kA TM-D
NSX100N TM16D 3P C10N3TM016 3P 16A N 50kA TM-D
NSX100N TM100D 4P C10N4TM100 4P 100A N 50kA TM-D
NSX100N TM80D 4P C10N4TM080 4P 80A N 50kA TM-D
NSX100N TM63D 4P C10N4TM063 4P 63A N 50kA TM-D
NSX100N TM50D 4P C10N4TM050 4P 50A N 50kA TM-D
NSX100N TM40D 4P C10N4TM040 4P 40A N 50kA TM-D
NSX100N TM32D 4P C10N4TM032 4P 32A N 50kA TM-D
NSX100N TM25D 4P C10N4TM025 4P 25A N 50kA TM-D
NSX100N TM16D 4P C10N4TM016 4P 16A N 50kA TM-D
NSX160B TM160D 3P C16B3TM160 3P 160A B 25kA TM-D
NSX160B TM125D 3P C16B3TM125 3P 125A B 25kA TM-D
NSX160B TM80D 3P C16B3TM080 3P 80A B 25kA TM-D
NSX160B TM160D 4P C16B4TM160 4P 160A B 25kA TM-D
NSX160B TM125D 4P C16B4TM125 4P 125A B 25kA TM-D
NSX160F TM160D 3P C16F3TM160 3P 160A F 36kA TM-D
NSX160F TM125D 3P C16F3TM125 3P 125A F 36kA TM-D
NSX160F TM160D 4P C16F4TM160 4P 160A F 36kA TM-D
NSX160F TM125D 4P C16F4TM125 4P 125A F 36kA TM-D
NSX160B Mic2.2 160A 3P C16B32D160 3P 160A B 25kA Mic2.2
NSX160B Mic2.2 160A 4P C16B42D160 4P 160A B 25kA Mic2.2
NSX160F Mic2.2 160A 3P C16F32D160 3P 160A F 36kA Mic2.2
NSX160N Mic2.2 160A 3P C16N32D160 3P 160A N 50kA Mic2.2
NSX160F Mic2.2 160A 4P C16F42D160 4P 160A F 36kA Mic2.2
NSX160N Mic2.2 160A 4P C16N42D160 4P 160A N 50kA Mic2.2
NSX160N TM160D 3P C16N3TM160 3P 160A N 50kA TM-D
NSX160N TM125D 3P C16N3TM125 3P 125A N 50kA TM-D
NSX160N TM160D 4P C16N4TM160 4P 160A N 50kA TM-D
NSX160N TM125D 4P C16N4TM125 4P 160A N 50kA TM-D
NSX250B TM250D 3P C25B3TM250 3P 250A B 25kA TM-D
NSX250B TM200D 3P C25B3TM200 3P 200A B 25kA TM-D
NSX250B TM250D 4P C25B4TM250 4P 250A B 25kA TM-D
NSX250B TM200D 4P C25B4TM200 4P 200A B 25kA TM-D
NSX250B Mic2.2 250A 3P C25B32D250 3P 250A B 25kA Mic2.2
NSX250B Mic2.2 250A 4P C25B42D250 4P 250A B 25kA Mic2.2
NSX250F TM250D 3P C25F3TM250 3P 250A F 36kA TM-D
NSX250F TM200D 3P C25F3TM200 3P 200A F 36kA TM-D
NSX250F TM250D 4P C25F4TM250 4P 250A F 36kA TM-D
NSX250F TM200D 4P C25F4TM200 4P 200A F 36kA TM-D
NSX250F Mic2.2 250A 3P C25F32D250 3P 250A F 36kA Mic2.2
NSX250F Mic2.2 250A 4P C25F42D250 4P 250A F 36kA Mic2.2
NSX250N TM250D 3P C25N3TM250 3P 250A N 50kA TM-D
NSX250N TM200D 3P C25N3TM200 3P 200A N 50kA TM-D
NSX250N TM250D 4P C25N4TM250 4P 250A N 50kA TM-D
NSX250N TM200D 4P C25N4TM200 4P 200A N 50kA TM-D
NSX250N Mic2.2 250A 3P C25N32D250 3P 250A N 50kA Mic2.2
NSX250N Mic2.2 250A 4P C25N42D250 4P 250A N 50kA Mic2.2
NSX400F Mic2.3 400A 3P C40F32D400 3P 400A F 36kA Mic2.3
NSX400F Mic2.3 400A 4P C40F42D400 4P 400A F 36kA Mic2.3
NSX400F Mic2.3 250A 3P C40F32D250 3P 250A F 36kA Mic2.3
NSX400F Mic2.3 400A 4P C40F42D250 4P 400A F 36kA Mic2.3
NSX400N Mic2.3 400A 3P C40N32D400 3P 400A N 50kA Mic2.3
NSX400N Mic2.3 400A 4P C40N42D400 4P 400A N 50kA Mic2.3
NSX400N Mic2.3 250A 3P C40N32D250 3P 250A N 50kA Mic2.3
NSX400N Mic2.3 250A 4P C40N42D250 4P 250A N 50kA Mic2.3
NSX400H Mic2.3 250A 3P C40H32D250 3P 250A H 70kA Mic2.3
NSX400H Mic2.3 250A 4P C40H42D250 4P 250A H 70kA Mic2.3
NSX630F Mic2.3 630A 3P C63F32D630 3P 630A F 36kA Mic2.3
NSX630F Mic2.3 630A 4P C63F42D630 4P 630A F 36kA Mic2.3
NSX630N Mic2.3 630A 3P C63N32D630 3P 630A N 50kA Mic2.3
NSX630N Mic2.3 630A 4P C63N42D630 4P 630A N 50kA Mic2.3
