Wyłączniki silnikowe

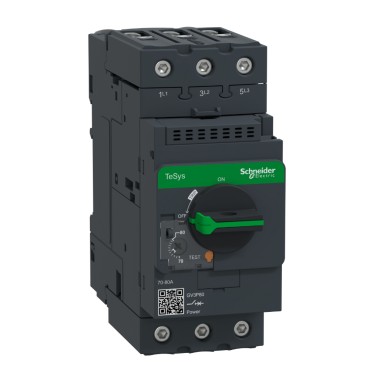

Wyłączniki silnikowe serii GV3P

Producent: Schneider Electric
Przejdź do e-sklepu
Producent Schneider Electric
Seria GV3P
Typ wyłącznika wyłącznik silnikowy
Rodzaj zabezpieczenia termomagnetyczne
Iość biegunów 3
Znamionowe napięcie izolacji Ui 690V
Znamionowe napiecie robocze Ue 690V
Wbudowane styki pomocnicze brak
Montaż szyna DIN/płyta
Rodzaj napędu pokrętło
  • Opis
  • Załączniki
  • Tabela wykonań

Wyłączniki silnikowe GV3 oferują połączenie śrubami BTR (gniazdo sześciokątne) dokręcanymi za pomocą klucza imbusowego Nr 4. Tego typu połączenie wykorzystuje system EverLink, gwarantując kompensację. Technika ta pozwala osiągnąć precyzyjny i trwały moment dokręcający w celu uniknięcia „pełzania” przewodów. Wyłączniki silnikowe GV3-P dostępne są również z połączeniem przez końcówki oczkowe. Ten typ połączenia spełnia wymogi pewnych rynków azjatyckich i nadaje się do zastosowania z wyjątkiem silnych wibracji, np. występujących w transporcie kolejowym.

Standardowe moce 3-fazowych
silników 50/60 Hz, kategoria AC-3		 Zakres nastawy zabezpieczenia termicznego
(2)		 Próg prądowy zabezpieczenia magnetycznego Id ±20% Symbol katalogowy Waga
400/415 V
P Icu Ics (1)
kW kA % A A   kg
GV3 P : napęd obrotowy
Połączenie poprzez końcówki śrubowe BTR EverLink  (3)
5.5 100 100 9...13 182 GV3P13 0.960
7.5 100 100 12...18 252 GV3P18 0.960
11 100 100 17...25 350 GV3P25 0.960
15 100 100 23...32 448 GV3P32 0.960
18.5 50 100 30...40 560 GV3P40 0.960
22 50 100 37...50 700 GV3P50 0.960
30 50 100 48...65 910 GV3P65 0.960
Połączenie poprzez końcówki śrubowe BTR firmy EverLink, do montażu ze stycznikiem
Do montażu wyłącznika silnikowego GV3 P13 P65 ze stycznikiem LC1 D40A do D65A, można zamówić wersję wyłącznika bez jednego złącza EverLink. By zamówić ten produkt dodaj cyfrę 1 na końcu wybranego poniżej symbolu katalogowego. Przykład GV3 P65 staje się GV3 P651.
Połączenie do końcówek Oczkowych
By zamówić wyłączniki silnikowe magneto-termiczne z połączeniem do końcówek Oczkowych, dodaj cyfrę 6 do wybranego poniżej symbolu katalogowego. Przykład GV3 P18 staje się GV3 P186.
GV3 ME80: sterowanie przyciskami, zaciski śrubowe
37 15 50 56...80   GV3ME80  (4) 0.700

(1) Jako % Icu.
(2) Nastawa zabezpieczenie termicznego musi mieścić się w zakresie oznaczonym na podziałce nastawy.
(3) śruby BTR: śruby z gniazdem sześciokątnym. Zalecane użycie izolowanego klucza imbusowego, zgodnie z obowiązującymi przepisami dotyczącymi elektrycznego okablowania.
(4) Zalecane użycie w połączeniu ze stycznikami.
