| Producent | ABB |
| Seria | MS132 |
| Typ wyłącznika | wyłącznik silnikowy |
| Rodzaj zabezpieczenia | termomagnetyczne |
| Iość biegunów | 3 |
| Znamionowe napięcie izolacji Ui | 400V |
| Znamionowe napiecie robocze Ue | 400V |
| Wbudowane styki pomocnicze | brak |

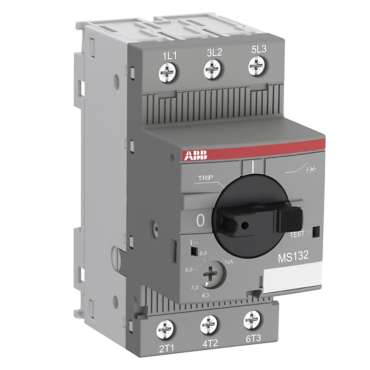

Wyłączniki silnikowe MS132 są nowymi termomagnetycznymi urządzeniami zabezpieczającymi silniki elektryczne. Służą do uruchamiania, sterowania ręcznego silników przy użyciu pokrętła ZAŁ/WYŁ i zabezpieczają je przed zwarciami, przeciążeniami i asymetrią faz. Zastosowanie zabezpieczenia nie zawierającego wkładek topikowych pozwala zaoszczędzić pieniądze, przestrzeń montażową, oraz zapewnia możliwość wielokrotnego działania bez potrzeby wymiany wkładek. Ponadto zapewnia szybszą reakcję przed przeciążeniem wyłączając silnik w bardzo krótkim czasie. Wyłączniki dostępne są w zakresie prądu od 0,16 do 32 A, zapewniając ochronę przy spodziewanym prądzie zwarciowym do 100 kA
Charakterystyka:
| Symbol wyłącznika |
Zakres regulacji wyzwalacza termicznego [A] |
Kod wyłącznika |
| MS132-0.16 | 0,10 - 0,16 | 1SAM350000R1001 |
| MS132-0.25 | 0,16 - 0,25 | 1SAM350000R1002 |
| MS132-0.40 | 0,25 - 0,40 | 1SAM350000R1003 |
| MS132-0.63 | 0,40 - 0,63 | 1SAM350000R1004 |
| MS132-1.00 | 0,63 - 1,00 | 1SAM350000R1005 |
| MS132-1.60 | 1,00 - 1,60 | 1SAM350000R1006 |
| MS132-2.50 | 1,60 - 2,50 | 1SAM350000R1007 |
| MS132-4.00 | 2,50 - 4,00 | 1SAM350000R1008 |
| MS132-6.30 | 4,00 - 6,30 | 1SAM350000R1009 |
| MS132-10.0 | 6,30 - 10,0 | 1SAM350000R1010 |
| MS132-12.0 | 8,00 - 12,0 | 1SAM350000R1012 |
| MS132-16.0 | 10,0 - 16,0 | 1SAM350000R10111 |
| MS132-20.0 | 16,0 - 20,0 | 1SAM350000R1013 |
| MS132-25.0 | 20,0 - 25,0 | 1SAM350000R1014 |
| MS132-32.0 | 25,0 - 32,0 | 1SAM350000R1015 |
| Symbol | Numer katalogowy | Zakres regulacji wyzwalacza termicznego | Moc silnika (400V AC3) | Prąd zwarciowy Icu | Rodzaj napędu |
|---|---|---|---|---|---|
| MS132-0.25 | 1SAM350000R1002 | 0.16-0.25A | 0.06kW | 100kA | pokrętło |
| MS132-0.40 | 1SAM350000R1003 | 0.25-0.40A | 0.09kW | 100kA | pokrętło |
| MS132-0.63 | 1SAM350000R1004 | 0.40-0.63A | 0.18kW | 100kA | pokrętło |
| MS132-1.0 | 1SAM350000R1005 | 0.63-1.0A | 0.25kW | 100kA | pokrętło |
| MS132-1.6 | 1SAM350000R1006 | 1.0-1.6A | 0.55kW | 100kA | pokrętło |
| MS132-2.5 | 1SAM350000R1007 | 1.6-2.5A | 0.75kW | 100kA | pokrętło |
| MS132-4.0 | 1SAM350000R1008 | 2.5-4.0A | 1.50kW | 100kA | pokrętło |
| MS132-6.3 | 1SAM350000R1009 | 4.0-6.3A | 2.20kW | 100kA | pokrętło |
| MS132-10 | 1SAM350000R1010 | 6.3-10A | 4.00kW | 100kA | pokrętło |
| MS132-12 | 1SAM350000R1012 | 8-12A | 5.50kW | 100kA | pokrętło |
| MS132-16 | 1SAM350000R1011 | 10-16A | 7.50kW | 100kA | pokrętło |
| MS132-20 | 1SAM350000R1013 | 16-20A | 7.50kW | 100kA | pokrętło |
| MS132-25 | 1SAM350000R1014 | 20-25A | 11.0kW | 100kA | pokrętło |
| MS132-32 | 1SAM350000R1015 | 25-32A | 15.0kW | 50kA | pokrętło |
