| Producent | ABB |
| Seria | MS165 |
| Typ wyłącznika | wyłącznik silnikowy |
| Rodzaj zabezpieczenia | termomagnetyczne |
| Iość biegunów | 3 |
| Znamionowe napięcie izolacji Ui | 400V |
| Znamionowe napiecie robocze Ue | 400V |
| Wbudowane styki pomocnicze | brak |

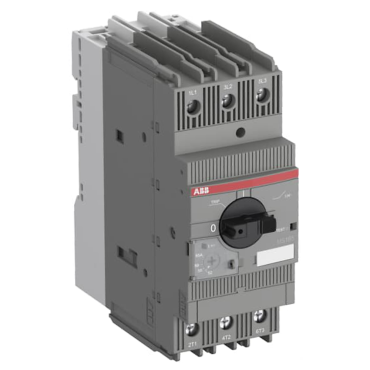

Wyłączniki silnikowe MS165 to gama kompaktowych i silnych aparatów do zabezpieczania silników do 30 kW (400 V) / 65 A, o szerokości 55 mm. Charakteryzują się one ponadto wyraźną i niezawodną sygnalizacją błędów - w przypadku rozłączenia w wyniku zwarcia komunikatu o ich wystąpieniu pojawiają się w osobnym oknie. Dodatkowo mają wbudowaną funkcję rozłączania, kompensację temperatury, mechanizm swobodnego wyzwalania i pokrętło z wyraźnym wskazaniem położenia przełącznika. Wyłącznik silnikowy nadaje się do instalacji trój- i jednofazowych. Pokrętło można zablokować w celu ochrony przed nieautoryzowanymi zmianami. Dostępne akcesoria to styki pomocnicze, styki sygnalizacyjne, wyzwalacze podnapięciowe, wyzwalacze napięciowe oraz bloki przyłączy zasilania. Pasują one do całej rodziny produktów MS116 / MS132 / MS165.
Tabela wykonań. Wyłączniki silnikowe serii MS165.
| Symbol wyłącznika |
Znamionowa moc robocza 400 V AC-3 [kW] |
Zakres regulacji wyzwalacza termicznego [A] |
Kod zamówieniowy |
| MS165-16 | 7,5 | 10 - 16 | 1SAM451000R1011 |
| MS165-20 | 7,5 | 14 - 20 | 1SAM451000R1012 |
| MS165-25 | 11 | 18 - 25 | 1SAM451000R1013 |
| MS165-32 | 15 | 23 - 32 | 1SAM451000R1014 |
| MS165-42 | 22 | 30 - 42 | 1SAM451000R1015 |
| MS165-54 | 22 | 40 - 54 | 1SAM451000R1016 |
| MS165-64 | 30 | 52 - 65 | 1SAM451000R1017 |
Uwaga: wyłączniki silnikowe należy zawsze wybierać z uwzględnieniem rzeczywistego prądu silnika, który nie może wykraczać poza zakres nastaw.
| Symbol | Numer katalogowy | Zakres regulacji wyzwalacza termicznego | Moc silnika (400V AC3) | Prąd zwarciowy Icu | Rodzaj napędu |
|---|---|---|---|---|---|
| MS165-16 | 1SAM451000R1011 | 10-16A | 7.5kW | 100kA | pokrętło |
| MS165-20 | 1SAM451000R1012 | 14-20A | 7.5kW | 100kA | pokrętło |
| MS165-25 | 1SAM451000R1013 | 18-25A | 11kW | 100kA | pokrętło |
| MS165-32 | 1SAM451000R1014 | 23-32A | 15kW | 50kA | pokrętło |
| MS165-42 | 1SAM451000R1015 | 30-42A | 22kW | 50kA | pokrętło |
| MS165-54 | 1SAM451000R1016 | 40-54A | 22kW | 50kA | pokrętło |
| MS165-65 | 1SAM451000R1017 | 52-65A | 30kW | 50kA | pokrętło |
| MS165-73 | 1SAM451000R1018 | 62-73A | 37kW | 30kA | pokrętło |
| MS165-80 | 1SAM451000R1019 | 70-80A | 45kW | 30kA | pokrętło |
