Wyłączniki silnikowe

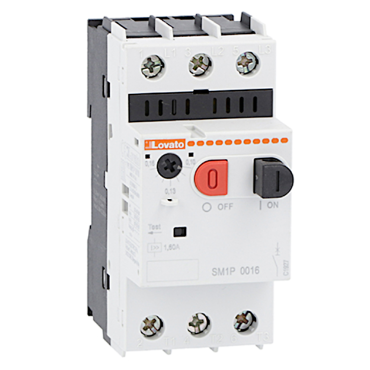

Wyłączniki silnikowe SM1P i SM1R

Producent: Lovato Electric
Przejdź do e-sklepu
Producent Lovato electric
Seria SM1P, SM1R
Typ wyłącznika wyłącznik silnikowy
Rodzaj zabezpieczenia termomagnetyczne
Iość biegunów 3
Znamionowe napięcie izolacji Ui 690V
Znamionowe napiecie robocze Ue
Wbudowane styki pomocnicze brak
Znamionowe napięcie udarowe 6kV
Znamionowa częstotliwość 50/60Hz
Ilość zakresów regulacji 16
Klasa wyzwalacza przeciążeniowego 10A
Trwałość mechaniczna 100000 cykli
Trałość elektryczna 100000 cykli
Pozycja montażowa dowolona
Kategoria użytkowania A
Średnica kłódki blokującej w pozycji OFF 4mm
Stopień ochrony IP20
  • Opis
  • Załączniki
  • Tabela wykonań

Charakterystyka ogólna
SM1P... i SM1R... są wyłącznikami silnikowymi o wysokiej zdolności wyłączania zwarciowego. Szeroki wybór zakresu regulacji, od 0,1 do 40A, pozwala sterować i chronić silniki do 22kW (400V). Wyłączniki silnikowe SM1P... posiadają wymiary zgodne z normą DIN43880, dzięki czemu wyłączniki można montować w każdego typu obudowie modułowej dostępnej na rynku. Wyłączniki silnikowe SM1R... posiadają w standardzie wskaźnik zadziałania wyzwalacza zwarciowego, dzięki czemu eliminuje się niebezpieczne operacje zamykania obwodu w przypadku obecności zwarcia, które spowodowało zadziałanie wyłącznika. Wyłączniki silnikowe serii SM1R... uzyskały certyfikat „Typ E” według UL508. Seria wyłączników silnikowych SM1P... i SM1R... idealnie nadaje się do izolacji obwodu według wymagań normy IEC/EN 60947 a pokrętło może zostać zablokowane w pozycji OFF bez konieczności stosowania dodatkowych akcesoriów. Wysokie wartości dla zdolności wyłączania zwarciowego sprawiają, iż w większości aplikacji nie ma konieczności stosowania dodatkowych zabezpieczeń zwarciowych w oparciu o wkładki bezpiecznikowe.

Wyłączniki silnikowe SM1... do 40A. Ochrona zwarciowa i przeciążeniowa.

Kod
zamówienia		 Zakres regulacji
wyzwalacza termicznego		 Zdolność wyłączania
zwarciowego przy 400V
  [A]  Icu [kA] Ics [kA]
Sterowanie przyciskami.
SM1P 0016 0,1...0,16 100 100
SM1P 0025 0,16...0,25 100 100
SM1P 0040 0,25...0,4 100 100
SM1P 0063 0,4...0,63 100 100
SM1P 0100 0,63...1 100 100
SM1P 0160 1...1,6 100 100
SM1P 0250 1,6...2,5 100 100
SM1P 0400 2,5...4 100 100
SM1P 0650 4...6,5 100 100
SM1P 1000 6,3...10 100 100
SM1P 1400 9...14 25 12,5
SM1P 1800 13...18 25 12,5
SM1P 2300 17...23 15 5
SM1P 2500 20...25 15 5
SM1P 3200 24...32 10 5
SM1P 4000 30...40 10 5
Sterowanie pokrętłem.
SM1R 0016 0,1...0,16 100 100
SM1R 0025 0,16...0,25 100 100
SM1R 0040 0,25...0,4 100 100
SM1R 0063 0,4...0,63 100 100
SM1R 0100 0,63...1 100 100
SM1R 0160 1...1,6 100 100
SM1R 0250 1,6...2,5 100 100
SM1R 0400 2,5...4 100 100
SM1R 0650 4...6,5 100 100
SM1R 1000 6,3...10 100 100
SM1R 1400 9...14 100 100
SM1R 1800 13...18 100 100
SM1R 2300 17...23 50 25
SM1R 2500 20...25 50 25
SM1R 3200 24...32 50 25
SM1R 4000 30...40 20 25


Charakterystyka robocza
– znamionowe napięcie izolacji Ui: 690V
– znamionowe napięcie udarowe: 6kV
– znamionowa częstotliwość: 50/60Hz
– znamionowy prąd maksymalny: 40A
– ilość zakresów regulacji: 16
– zdolność wyłączania zwarciowego: zobacz strona 1-2
– rozproszenie mocy na fazę: 0,7...3,3W
– wyzwalacz zwarciowy: maksymalnie 13In
– klasa wyzwalacza przeciążeniowego: 10A
– funkcja wykrywania zaniku fazy
– trwałość mechaniczna: 100 000 cykli
– trwałość elektryczna: 100 000 cykli
– montaż na szynie DIN 35mm (IEC/EN 60715)
– pozycja montażowa: dowolna
– kategoria użytkowania: A
– średnica kłódki blokującej w pozycji OFF: Ø4mm
– stopień ochrony: IP20.

Certyfikaty i zgodności
Uzyskane certyfikaty: cULus, EAC, CCC.
Wyłączniki silnikowe SM1R... są certyfikowane jako Typ E według UL508.
Zgodne z normami: IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1, UL508, CSA C22.2 nr 14.
Tworzywa sztuczne zgodne z normami: IEC/EN 60335 i EN 45545.
