Złącza przemysłowe prostokątne

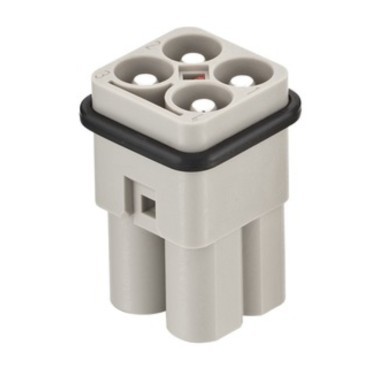

Wkłady do złączy przemysłowych prostokątnych serii Han A

Producent: Harting
Przejdź do e-sklepu
Producent Harting
Seria Wkłady do Han A
Typ produktu Wkład Han (A, D, Q)
Materiał korpusu poliwęglan (PC)
Kolor korpusu szary (RAL 7032)
Do obudów Han 3A, Han 10A, Han 16A, Han 32A
  • Opis
  • Załączniki
  • Tabela wykonań

Wkłady do złącz wielostykowych Harting Han A to uniwersalne wkłady stykowe przeznaczone do standardowych złączy przemysłowych serii Han w rozmiarach Han 3A, Han 10A, Han 16A, Han 32A. Zapewniają pewne i trwałe połączenie elektryczne w aplikacjach z zakresu automatyki, energetyki, maszyn i instalacji przemysłowych. Charakteryzują się kompaktową budową, szerokim wyborem konfiguracji styków (różna liczba torów, wersje męskie i żeńskie) oraz różnymi technologiami przyłączenia przewodów: m.in. śrubową, sprężynową czy szybkozłączną. Wkłady Han A są przystosowane do pracy w trudnych warunkach środowiskowych i kompatybilne z obudowami serii Han A. Standard przemysłowy HARTING Han A to wysoka niezawodność i odporność mechaniczna oraz elektryczna, łatwy montaż i serwis oraz bardzo szerokie zastosowanie w instalacjach przemysłowych i w relokacji maszyn.

Katalog
Symbol Numer katalogowy Typ produktu Rozmiar Rodzaj Liczba styków Połączenie elektryczne Prąd znamionowy Przekrój przewodu Napięcie znamionowe
Han 3A-STI 09200032611 Wkład Han A 3A męski 3+PE zaciski śrubowe 10A 0.75-1.5 mm2 230/400V
Han 3A-BU-S 09200032711 Wkład Han A 3A żeński 3+PE zaciski śrubowe 10A 0.75-1.5 mm2 230/400V
Han 3A Push-In, male insert 09200035001 Wkład Han A 3A męski 3+PE zaciski Push-in 10A 0.5-2.5 mm2 230/400V
Han 3A Push-In, female insert 09200035101 Wkład Han A 3A żeński 3+PE zaciski Push-in 10A 0.5-2.5 mm2 230/400V
Han 3A-M-QL 1,5mm2 09200032634 Wkład Han A 3A męski 3+PE zaciski Quick Lock 10A 0.25-1.5 mm2 230/400V
Han 3A-F-QL 1,5mm2 09200032734 Wkład Han A 3A żeński 3+PE zaciski Quick Lock 10A 0.25-1.5 mm2 230/400V
Han 4A-STI-S 09200042611 Wkład Han A 3A męski 4+PE zaciski śrubowe 10A 0.75-1.5 mm2 230/400V
Han 4A-BU-S 09200042711 Wkład Han A 3A żeński 4+PE zaciski śrubowe 10A 0.75-1.5 mm2 230/400V
Han 4A Push-In, male insert 09200045001 Wkład Han A 3A męski 4+PE zaciski Push-in 10A 0.5-2.5 mm2 230/400V
Han 4A Push-In, female insert 09200045101 Wkład Han A 3A żeński 4+PE zaciski Push-in 10A 0.5-2.5 mm2 230/400V
Han 4A - Male - Quick Lock 0,5-2,5mm˛ 09200042633 Wkład Han A 3A męski 4+PE zaciski Quick Lock 10A 0.5-2.5 mm2 230/400V
Han 4A - Female - Quick Lock 0,5-2,5mm˛ 09200042733 Wkład Han A 3A żeński 4+PE zaciski Quick Lock 10A 0.5-2.5 mm2 230/400V
Han 4A - Male - Quick Lock 1,5mm2 09200042634 Wkład Han A 3A męski 4+PE zaciski Quick Lock 10A 0.25-1.5 mm2 230/400V
Han 4A - Female - Quick Lock 1,5mm2 09200042734 Wkład Han A 3A żeński 4+PE zaciski Quick Lock 10A 0.25-1.5 mm2 230/400V
Han 7D-BU-C 09210073131 Wkład Han D 3A męski 7+PE piny do zaciskania 10A 0.14-2.5 mm2 250V
Han 7D-STI-C 09210073031 Wkład Han D 3A żeński 7+PE piny do zaciskania 10A 0.14-2.5 mm2 250V
Han 7D-M Quick Lock 22-16 AWG 09210072632 Wkład Han D 3A męski 7+PE zaciski Quick Lock 10A 0.25-1.5 mm2 250V
Han 7D-F Quick Lock 22 - 16 AWG 09210072732 Wkład Han D 3A żeński 7+PE zaciski Quick Lock 10A 0.25-1.5 mm2 250V
Han 8D-M Quick Lock 22 - 16 AWG 09360082632 Wkład Han D 3A męski 8 zaciski Quick Lock 10A 0.25-1.5 mm2 250V
Han 8D-F Quick Lock 22 - 16 AWG 09360082732 Wkład Han D 3A żeński 8 zaciski Quick Lock 10A 0.25-1.5 mm2 250V
Han 8D-M 09360083001 Wkład Han D 3A męski 8 piny do zaciskania 10A 0.25-1.5 mm2 250V
Han 8D-F 09360083101 Wkład Han D 3A żeński 8 piny do zaciskania 10A 0.25-1.5 mm2 250V
Han Q 2/0-m 14-10 AWG 400V 09120022653 Wkład Han Q 3A męski 2+PE zaciski osiowe śrubowe 40A 2.5-6 mm2 400V
Han Q 2/0-f 14-10 AWG 400V 09120022753 Wkład Han Q 3A żeński 2+PE zaciski osiowe śrubowe 40A 2.5-6 mm2 400V
Han Q 2/0-m-crimp 09120023051 Wkład Han Q 3A męski 2+PE piny do zaciskania 40A 1.5-10 mm2 400V
Han Q 2/0-f-crimp 09120023151 Wkład Han Q 3A żeński 2+PE piny do zaciskania 40A 1.5-10 mm2 400V
Han Q3/0 -M- Crimp 09120033051 Wkład Han Q 3A męski 3+PE piny do zaciskania 40A 1.5-10 mm2 400V
Han Q3/0 -F- Crimp 09120033151 Wkład Han Q 3A żeński 3+PE piny do zaciskania 40A 1.5-10 mm2 400V
Han Q4/0 -M- Crimp 09120043051 Wkład Han Q 3A męski 4+PE piny do zaciskania 40A 1.5-10 mm2 400V
Han Q4/0 -F- Crimp 09120043151 Wkład Han Q 3A żeński 4+PE piny do zaciskania 40A 1.5-10 mm2 400V
Han Q5/0 Male QL 09120052633 Wkład Han Q 3A męski 5+PE zaciski Quick Lock 16A 0.5-2.5 mm2 230/400V
Han Q5/0 Female QL 09120052733 Wkład Han Q 3A żeński 5+PE zaciski Quick Lock 16A 0.5-2.5 mm2 230/400V
Han Q 5/0 Insert male quick lock 1,5mm2 09120052634 Wkład Han Q 3A męski 5+PE zaciski Quick Lock 16A 0.25-1.5 mm2 230/400V
Han Q5/0 Insert female quick lock 1,5mm2 09120052734 Wkład Han Q 3A żeński 5+PE zaciski Quick Lock 16A 0.25-1.5 mm2 230/400V
Han Q 5/0-M-c with coding 09120053004 Wkład Han Q 3A męski 5+PE piny do zaciskania 16A 0.14-2.5 mm2 230/400V
Han Q 5/0-F-c with coding 09120053104 Wkład Han Q 3A żeński 5+PE piny do zaciskania 16A 0.14-2.5 mm2 230/400V
Han Q 5/0-M-C 09120053001 Wkład Han Q 3A męski 5+PE piny do zaciskania 16A 0.14-2.5 mm2 230/400V
Han Q 5/0-F 09120053101 Wkład Han Q 3A żeński 5+PE piny do zaciskania 16A 0.14-2.5 mm2 230/400V
Han Q 7/0-M 09120073001 Wkład Han Q 3A męski 7+PE piny do zaciskania 10A 0.14-2.5 mm2 400V
Han Q 7/0-F 09120073101 Wkład Han Q 3A żeński 7+PE piny do zaciskania 10A 0.14-2.5 mm2 400V
Han 12Q-SMC-MI-CRT-PE with QL 09120123001 Wkład Han Q 3A męski 12+PE piny do zaciskania 10A 0.14-2.5 mm2 400V
Han 12Q-SMC-FI-CRT-PE with QL 09120123101 Wkład Han Q 3A żeński 12+PE piny do zaciskania 10A 0.14-2.5 mm2 400V
Han Q High Density -M- 09120213001 Wkład Han Q 3A męski 21 piny do zaciskania 6.5A 0.09-0.56 mm2 50V AC / 120V DC
Han Q High Density -F- 09120213101 Wkład Han Q 3A żeński 21 piny do zaciskania 6.5A 0.09-0.56 mm2 50V AC / 120V DC
Han 10A-STI-S 09200102612 Wkład Han A 10A męski 10+PE zaciski śrubowe 16A 0.75-2.5 mm2 250V
Han 10A-BU-S 09200102812 Wkład Han A 10A żeński 10+PE zaciski śrubowe 16A 0.75-2.5 mm2 250V
Han 10A-STI-C 09200103001 Wkład Han A 10A męski 10+PE piny do zaciskania 16A 0.14-4 mm2 250V
Han 10A-BU-C 09200103101 Wkład Han A 10A żeński 10+PE piny do zaciskania 16A 0.14-4 mm2 250V
Han A 10 Pos. M Insert Screw w/Wire Prot 09200102614 Wkład Han A 10A męski 10+PE zaciski śrubowe, z ochroną przewodu 16A 0.75-2.5 mm2 250V
Han A 10 Pos. F Insert Screw w/Wire Prot 09200102814 Wkład Han A 10A żeński 10+PE zaciski śrubowe, z ochroną przewodu 16A 0.75-2.5 mm2 250V
Han 15D-STI-C 09210153001 Wkład Han D 10A męski 15+PE piny do zaciskania 10A 0.14-2.5 mm2 250V
Han 15D-BU-C 09210153101 Wkład Han D 10A żeński 15+PE piny do zaciskania 10A 0.14-2.5 mm2 250V
Han 16A-STI-S 09200162612 Wkład Han A 16A męski 16+PE zaciski śrubowe 16A 0.14-2.5 mm2 250V
Han 16A-BU-S 09200162812 Wkład Han A 16A żeński 16+PE zaciski śrubowe 16A 0.14-2.5 mm2 250V
Han A 16 Pos. M Insert Screw w/Wire Prot 09200162614 Wkład Han A 16A męski 16+PE zaciski śrubowe, z ochroną przewodu 16A 0.14-2.5 mm2 250V
Han A16 Pos F Insert Screw w/Wire Prot 09200162814 Wkład Han A 16A żeński 16+PE zaciski śrubowe, z ochroną przewodu 16A 0.14-2.5 mm2 250V
Han 16A-STI-C 09200163001 Wkład Han A 16A męski 16+PE piny do zaciskania 16A 0.14-4 mm2 250V
Han 16A-BU-C 09200163101 Wkład Han A 16A żeński 16+PE piny do zaciskania 16A 0.14-4 mm2 250V
Han 25D-STI-C 09210253001 Wkład Han D 16A męski 25+PE piny do zaciskania 10A 0.14-2.5 mm2 250V
Han 25D-BU-C 09210253101 Wkład Han D 16A żeński 25+PE piny do zaciskania 10A 0.14-2.5 mm2 250V
Han 40DD M-c 09160403001 Wkład Han D 16A męski 40+PE piny do zaciskania 10A 0.14-2.5 mm2 250V
Han 40DD F-c 09160403101 Wkład Han D 16A żeński 40+PE piny do zaciskania 10A 0.14-2.5 mm2 250V
Han 16A-STI-S (17-32) 09200162613 Wkład Han A 32A męski 16+PE (17-32) zaciski śrubowe 16A 0.75-2.5 mm2 250V
Han 16A-BU-S (17-32) 09200162813 Wkład Han A 32A żeński 16+PE (17-32) zaciski śrubowe 16A 0.75-2.5 mm2 250V
Han A16 Pos M Insert S w/Wire Prot 17-32 09200162615 Wkład Han A 32A męski 16+PE (17-32) zaciski śrubowe, z ochroną przewodu 16A 0.75-2.5 mm2 250V
Han A16 Pos F Insert S w/Wire Prot 17-32 09200162815 Wkład Han A 32A żeński 16+PE (17-32) zaciski śrubowe, z ochroną przewodu 16A 0.75-2.5 mm2 250V
Han 16A-F-s (33-48) wire protection 09200162816 Wkład Han A 32A żeński 16+PE (33-48) zaciski śrubowe, z ochroną przewodu 16A 0.75-2.5 mm2 250V
Han 16A-STI-C (17-32) 09200163011 Wkład Han A 32A męski 16+PE (17-32) piny do zaciskania 16A 0.14-4 mm2 250V
Han 16A-BU-C (17-32) 09200163111 Wkład Han A 32A żeński 16+PE (17-32) piny do zaciskania 16A 0.14-4 mm2 250V
