Złącza przemysłowe prostokątne

Moduły złącz przemysłowych Han-Modular Domino

Producent: Harting

Przejdź do e-sklepu

Producent	Harting
Seria	Moduły Han-Modular Domino
Typ produktu	Moduł i wkłady modułowe złącza
Materiał korpusu	poliwęglan (PC), metal
Kolor korpusu	szary (RAL 7032)
Przeznaczenie	do ramek zawiasowych obudów Han B

Opis
Załączniki
Tabela wykonań

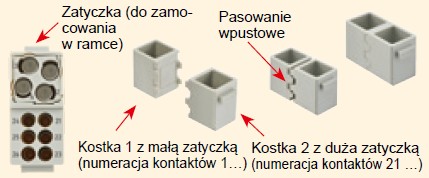

Seria Han-Modular Domino została zaprojektowana do łączenia różnych interfejsów w jednym złączu Han-Modular z jeszcze większą gęstością i liczbą kombinacji niż z typowymi modułami Han-Modular. Multifunkcyjny system wkładów, kontaktów, ramek, obudów wtyczek i gniazd, a także akcesoriów spełnia indywidualne wymagania klienta. Moduł Domino składa się z dwóch kostek. Kostki można elastycznie łączyć, tworząc moduły zgodnie z wymaganiami. Moduł Han-Modular Domino umożliwia zatem przesyłanie danych, sygnałów, zasilania lub sprężonego powietrza. Każdy moduł Domino składa się z kostki z kostki z małą zatyczką i z kostki z dużą zatyczką. Opatentowane ramki zawiasowe Han-Modular umożliwiają konfiguracje wszystkich modułów w powszechnie znanych i sprawdzonych obudowach typu Han®.

Katalog

Symbol	Numer katalogowy	Typ produktu	Rozmiar	Rodzaj	Liczba styków	Połączenie elektryczne	Prąd znamionowy	Przekrój przewodu	Napięcie znamionowe

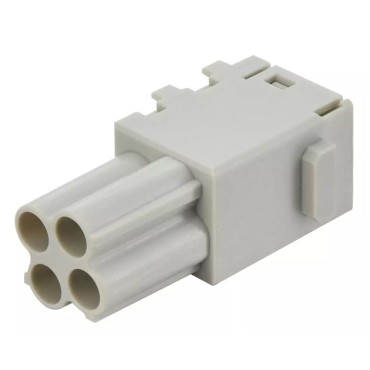

Han Domino EE cube, crimp (M.1)	09149041001	Moduł Domino Han EE Cube	mod. Domino	męski	4	piny do zaciskania	16A	0.14-4 mm2	400V
Han Domino EE cube, crimp (F.1)	09149041101	Moduł Domino Han EE Cube	mod. Domino	żeński	4	piny do zaciskania	16A	0.14-4 mm2	400V
Han Domino EE cube, crimp (M.2)	09149042001	Moduł Domino Han EE Cube	mod. Domino	męski	4	piny do zaciskania	16A	0.14-4 mm2	400V
Han Domino EE cube, crimp (F.2)	09149042101	Moduł Domino Han EE Cube	mod. Domino	żeński	4	piny do zaciskania	16A	0.14-4 mm2	400V
Han Domino Pneumatic cube (MF.1)	09149311001	Moduł Domino pneumatyczny	mod. Domino	męski/żeński	1	-	-	-	-
Han Domino Pneumatic cube (MF.2)	09149312001	Moduł Domino pneumatyczny	mod. Domino	męski/żeński	1	-	-	-	-
Han Domino DD cube, crimp (M.1)	09149061001	Moduł Domino Han DD	mod. Domino	męski	6	piny do zaciskania	10A	0.14-2.5 mm2	250V
Han Domino DD cube, crimp (F.1)	09149061101	Moduł Domino Han DD	mod. Domino	żeński	6	piny do zaciskania	10A	0.14-2.5 mm2	250V
Han Domino DD cube, crimp (M.2)	09149062001	Moduł Domino Han DD	mod. Domino	męski	6	piny do zaciskania	10A	0.14-2.5 mm2	250V
Han Domino DD cube, crimp (F.2)	09149062101	Moduł Domino Han DD	mod. Domino	żeński	6	piny do zaciskania	10A	0.14-2.5 mm2	250V
Han Domino HD cube, crimp (M.1)	09149161001	Moduł Domino Han HD	mod. Domino	męski	16	piny do zaciskania	4A	0.09-0.52 mm2	32V
Han Domino HD cube, crimp (F.1)	09149161101	Moduł Domino Han HD	mod. Domino	żeński	16	piny do zaciskania	4A	0.09-0.52 mm2	32V
Han Domino HD cube, crimp (M.2)	09149162001	Moduł Domino Han HD	mod. Domino	męski	16	piny do zaciskania	4A	0.09-0.52 mm2	32V
Han Domino HD cube, crimp (F.2)	09149162101	Moduł Domino Han HD	mod. Domino	żeński	16	piny do zaciskania	4A	0.09-0.52 mm2	32V
Han Domino M12 cube (M.1)	09149211001	Moduł Han Domino M12	mod. Domino	męski	1 x M12	-	-	-	-
Han Domino M12 cube (F.1)	09149211101	Moduł Han Domino M12	mod. Domino	żeński	1 x M12	-	-	-	-
Han Domino M12 cube (M.2)	09149212001	Moduł Han Domino M12	mod. Domino	męski	1 x M12	-	-	-	-
Han Domino M12 cube (F.2)	09149212101	Moduł Han Domino M12	mod. Domino	żeński	1 x M12	-	-	-	-
Han Domino M12 GND cube (M.1)	09149211002	Moduł Han Domino M12	mod. Domino	męski	1 x M12	-	-	-	-
Han Domino M12 GND cube (F.1)	09149211102	Moduł Han Domino M12	mod. Domino	żeński	1 x M12	-	-	-	-
Han Domino M12 GND cube (M.2)	09149212002	Moduł Han Domino M12	mod. Domino	męski	1 x M12	-	-	-	-
Han Domino M12 GND cube (F.2)	09149212102	Moduł Han Domino M12	mod. Domino	żeński	1 x M12	-	-	-	-
Han Domino Dummy cube (MF.1)	09149001000	Moduł Han Domino Dummy	mod. Domino	męski/żeński	-	-	-	-	-
Han Domino Dummy cube (MF.2)	09149002000	Moduł Han Domino Dummy	mod. Domino	męski/żeński	-	-	-	-	-
