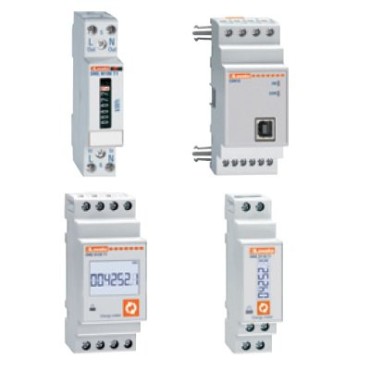

Liczniki energii DME jednofazowe

Liczniki energii DME
służą do pomiaru poboru energii w układach jednofazowych z podłączeniem bezpośrednim.

Jednofazowe, bez możliwości rozbudowy

Zdjęcia	Kod zamówienia	Opis	Masa [kg]
	Licznik mechaniczny z wyświetlaczem mechanicznym.
	DME M100	32A, podłączenie bezpośrednie, 1 modułowe	0,084
	DME M100 T1	32A, podłączenie bezpośrednie, 1 modułowe, 1 wyjście impulsowe	0,088
	Licznik cyfrowy z wyświetlaczem cyfrowym.
	DME D100 T1	40A, podłączenie bezpośrednie, 1 modułowe, 1 wyjście impulsowe 220...240VAC	0,086
	DME D100 T1 A120	40A, podłączenie bezpośrednie, 1 modułowe, 1 wyjście impulsowe 110...120VAC	0,086
	DME D110 T1	40A, podłączenie bezpośrednie, 1 modułowe, 1 programowalne wyjście statyczne, wielopomiarowe, 220...240VAC	0,090
	DME D110 T1 A120	40A, podłączenie bezpośrednie, 1 modułowe, 1 programowalne wyjście statyczne, wielopomiarowe, 110...120VAC	0,090
	Liczniki cyfrowe z wyświetlaczem LCD z podświetleniem.
	DME D115 T1	40A, podłączenie bezpośrednie, 1 modułowe, 1 programowalne wyjście statyczne, wielopomiarowe, 220...240VAC	0,090
	DME D120 T1	63A, podłączenie bezpośrednie, 1 modułowe, 1 programowalne wyjście statyczne, wielopomiarowe, 220...240VAC	0,148
	DME D120 T1 A120	63A, podłączenie bezpośrednie, 1 modułowe, 1 programowalne wyjście statyczne, wielopomiarowe, 110...120VAC	0,148
	DME D121	63A, podłączenie bezpośrednie, 2 modułowe, interfejs RS-485, wielopomiarowe, 220...240VAC	0,148

Charakterystyka robocza DME M…
– znamionowe napięcie zasilania: 230VAC -20…+15%
– podłączenie bezpośrednie
– prąd maksymalny: 32A
– pomiar i dokładność energii czynnej klasa 1 (IEC/EN 62053-21)
– licznik mechaniczny: cyfry 6+1
– migająca dioda LED do sygnalizacji poboru
– wyjście impulsowe, statyczne (tylko w DME M100 T1)
– obudowa modułowa, szerokość: 1 moduł
– osłony zacisków dostarczane w standardzie
– stopień ochrony: IP40 od przodu; IP20 na zaciskach.
DME D100 T1 – DME D110 T1 – DME D115 T1
DME D120 T1 – DME D121 – DME D130
– znamionowe napięcie zasilania:
    • 220…240VAC dla DMED…T1-DME D120/130
    • 110…120VAC dla DME D…T1 A120
– zakres pracy:
    • 187…264VAC dla DME D T1-DME D120/130
    • 93…132VAC dla DME D…T1 A120
– podłączenie bezpośrednie
– prąd maksymalny: 40A dla DME D100 T1, DME D110 T1…, DME D115 T1;
63A dla DME D120 T1 – DME D121 – DME D130
– pomiar i dokładność energii czynnej: klasa 1 (IEC/EN 62053-21)
– pomiar i dokładność energii biernej: klasa 2 (IEC/EN 62053-23) bez DME D115 T1
– wyświetlacz LCD:
    • cyfry 5+1 DME D100 T1, DME D110 T1…;
    • cyfry 6+1, z podświetleniem DME D120 T1, DME D121, DME D130
– migająca dioda LED do sygnalizacji poboru
– pomiar częściowy energii z możliwością kasowania, z wyjątkiem DME D100 T1 i DME D110 T1…
– 1 wyjście: impulsowe dla DME D100 T1; programowalne statyczne dla innych typów
– port RS-485 dla DME D121 i opcjonalny dla DME D130; kompatybilne z Synergy
– obudowa modułowa: 1 moduł dla DME D100 T1, DME D110 T1; 2 moduły dla innych typów
– osłony zacisków dostarczane w standardzie
– stopień ochrony: IP40 od przodu; IP20 na zaciskach.


Jednofazowe, do rozbudowy
(Moduły rozszerzeń serii EXM10)

Zdjęcia	Kod zamówienia	Opis	Masa [kg]
	Liczniki cyfrowe.
	DME D130	63A, podłączenie bezpośrednie, 2 modułowe, wielopomiarowe, do rozbudowy, 220...240VAC	0,148
	MODUŁY ROZSZERZEŃ DO DME D130.
	Wejścia i wyjścia.
	EXM10 00	2 wejścia cyfrowe i 2 izolowane wyjścia statyczne
	EXM10 01	2 izolowane wejścia cyfrowe i 2 wyjścia przekaźnikowe, 5A 250VAC
	EXM10 02	4 izolowane wejścia cyfrowe i 2 wyjścia przekaźnikowe, 5A 250VAC
	Interfejsy komunikacji.
	EXM10 10	Izolowany port USB
	EXM10 11	Izolowany port RS-232
	EXM10 12	Izolowany port RS-485
	EXM10 13	Port Ethernet z funkcją webserwera
	EXM10 20	Port RS-485 i 2 wyjścia przekaźnikowe 5A 250VAC

Certyfikaty i zgodności
Uzyskane certyfikaty: EAC, cULus dla typów DME D...
Zgodne z normami: IEC/EN 61326-1 dla typów DME M...;
EN 50740-3, IEC/EN 61010-1, UL 61010-1, CSA C22-2
nr 61010-1 dla typów DME D....

Pomiary:
- całkowita i częściowa energia czynna
- całkowita i częściowa energia bierna
- napięcie;
- prąd;
- moc czynna i bierna;
- współczynnik mocy;
- częstotliwość;
- licznik całkowity i częściowy;
- moc czynna średnia (z 15 minut);
- maksymalna moc czynna średnia.

Pomiary:
- całkowita i częściowa energia czynna
- moc czynna
- moc czynna średnia (z 15 minut)
- maksymalna moc czynna średnia (maks. zapotrzebowanie).

Modułowe liczniki energii serii DME z certyfikatem MID
wymagane są w aplikacjach, jako podliczniki, w których następuje rozliczenie zużycia energii, między właścicielem a użytkownikiem i służą do pomiaru poboru energii w układach jednofazowych z podłączeniem bezpośrednim.

Jednofazowe, bez możliwości rozbudowy, z certyfikatem MID

Charakterystyka robocza
DME D100 T1 MID - DME D110 T1 MID - DME D120 T1 MID
– znamionowe napięcie zasilania: 230VAC
– zakres pracy: 187-264VAC
– podłączenie bezpośrednie
– prąd maksymalny: 40A dla DME D100/110 T1 MID 63A dla DME D120 T1 MID
– pomiar i dokładność energii czynnej: klasa 1 (IEC/EN 62053-21)
– pomiar i dokładność energii biernej: klasa 2 (IEC/EN 62053-23)
– licznik cyfrowy z wyświetlaczem LCD:
   • 5+1 cyfr DME D100/110 T1 MID
   • 6+1 cyfr podświetlany dla DME D120 T1 MID
– migająca dioda LED do sygnalizacji poboru
– pomiar energii częściowej z możliwością kasowania dla DME D120 T1 MID
– 1 wyjście: impulsowe dla DME D100 T1 MID; programowalne statyczne dla innych typów
– obudowa modułowa: 1 moduł dla DME D100 T1, DME D110 T1 MID; 2 moduły dla DME D120 MID
– osłony zacisków dostarczane w standardzie
– stopień ochrony: IP40 od przodu; IP20 na zaciskach.

Certyfikaty i zgodności
Uzyskane certyfikaty: MID klasa B (EN 50470-1, EN 50470-3), certyfikat dla modułu B (próba typu) + dla modułu D (zgodność produkcji).
Zgodne z normami: EN 50470-1, EN 50470-3.

Pomiary:
- całkowita energia czynna;
- częściowa energia czynna;
- całkowita energia bierna;
- częściowa energia bierna;
- napięcie;
- prąd;
- moc czynna;
- moc bierna;
- współczynnik mocy;
- częstotliwość;
- licznik całkowity;
- licznik częściowy;
- moc czynna średnia (z 15 minut);
- maksymalna moc czynna średnia.
