Liczniki energii DME trójfazowe

Liczniki energii DME trójfazowe

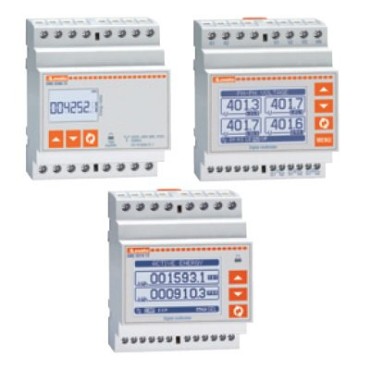

Liczniki energii są cyfrowymi licznikami/analizatorami energii elektrycznej do układów trójfazowych z bezpośrednim podłączeniem lub przez przekładniki prądowe. Przystosowane są do podłączenia 3 modułów rozszerzeń serii EXM…, które komunikują się z jednostką bazową przez optyczny port podczerwieni.

Trójfazowe z przewodem neutralnym lub bez,
bez możliwości rozbudowy

Zdjęcia	Kod zamówienia	Opis	Masa [kg]
Licznik cyfrowy trójfazowy z przewodem neutralnym.
	DME D300 T2	63A, podłączenie bezpośrednie, 2 programowalne wyjścia statyczne, wielopomiarowy	0,360
Licznik cyfrowy trójfazowy z przewodem neutralnym lub bez.
	DME D320	Podłączenie przez przekładniki prądowe SP/5A, port RS-485, wielopomiarowy	0,332

Charakterystyka robocza
– znamionowe napięcie zasilania:
• 220...240VAC (L-N); 380...415VAC (L-L) dla DME D300/310 T2
• 100...240VAC / 110...250VDC dla DME D320
– zakres pracy:
• 187...264VAC (L-N); 323...456VAC (L-L) dla DME D300/310 T2
• 85...264VAC / 93.5...300VDC dla DME D320
– podłączenie bezpośrednie: 63A dla DME D300 T2
– podłączenie przez przekładniki prądowe SP/5A dla DME D310 T2 i DME D320
– dokładność pomiaru energii czynnej: klasa 1 (IEC/EN 62053-21)
– dokładność pomiaru energii biernej: klasa 2 (IEC/EN 62053-23)
– zakres pomiaru napięcia: 20...830VAC (L-L); 10...480VAC (L-N) dla DME D320
– wielofunkcyjny wyświetlacz graficzny LCD
– migająca dioda LED do sygnalizacji poboru
– licznik energii częściowej, z możliwością kasowania
– 1 programowalne wejście cyfrowe; bez DME D320
– 2 programowalne wyjścia statyczne; bez DME D320
– port RS-485 dla DME D320 i opcjonalnie dla DME D310 T2; kompatybilne z Synergy
– port optyczny do podłączenia modułów EXM 10... tylko dla DME 310 T2
– obudowa modułowa DIN 43880 - 4 moduły
– osłony zacisków dostarczane w standardzie
– stopień ochrony: IP51 od przodu; IP20 na zaciskach.


Trójfazowe z przewodem neutralnym lub bez,
z możliwością rozbudowy
(Moduły rozszerzeń serii EXM10)

Zdjęcia	Kod zamówienia	Opis	Masa [kg]
Wyświetlacz cyfrowy.
	DME D310 T2	Podłączenie przez przekładniki prądowe SP/5A, 2 programowalne wyjścia statyczne, wielopomiarowy, możliwość rozbudowy	0,332
MODUŁY ROZSZERZEŃ DO DME D310 T2. Wejścia i wyjścia.
	EXM10 00	2 wejścia cyfrowe i 2 izolowane wyjścia statyczne
	EXM10 01	2 izolowane wejścia cyfrowe i 2 wyjścia przekaźnikowe, 5A 250VAC
Interfejsy komunikacji.
	EXM10 10	Izolowany port USB
	EXM10 11	Izolowany port RS-232
	EXM1012	Izolowany port RS-485
	EXM1013	Port Ethernet z funkcją webserwera
	EXM10 20	Izolowany port RS-485 i 2 wyjścia przekaźnikowe, 5A 250VAC
	EXM10 30	Pamięć danych, zegar czasu rzeczywistego z podtrzymaniem baterią

Certyfikaty i zgodności
Uzyskane certyfikaty: EAC dla wszystkich; cULus dla DME D320.
Zgodne z normami: EN 50740-3, IEC/EN 61010-1, UL508, CSA C22.2 nr 14.

Pomiary:
- całkowita i częściowa energia czynna
- całkowita i częściowa energia bierna
- napięcie;
- prąd;
- moc czynna i bierna;
- współczynnik mocy;
- częstotliwość;
- licznik całkowity i częściowy;
- moc czynna średnia (z 15 minut);
- maksymalna moc czynna średnia (maksymalne zapotrzebowanie).


Trójfazowe z przewodem neutralnym,
bez możliwości rozbudowy,
z certyfikatem MID

Modułowe liczniki energii serii DME z certyfikatem MID wymagane są w aplikacjach, jako podliczniki, w których następuje rozliczenie zużycia energii, między właścicielem a użytkownikiem i służą do pomiarów w układach trójfazowych z bezpośrednim podłączeniem lub przez przekładniki prądowe. Przystosowane są do podłączenia 3 modułów rozszerzeń serii EXM…, które komunikują się z jednostką bazową przez optyczny port podczerwieni.

Zdjęcia	Kod zamówienia	Opis	Masa [kg]
Wyświetlacz cyfrowy.
	DME D300 T2 MID	63A, podłączenie bezpośrednie, 2 programowalne wyjścia statyczne, wielopomiarowy	0,360

Charakterystyka robocza
– znamionowe napięcie zasilania: 230VAC (L-N); 400VAC (L-L)
– zakres pracy: 187-264VAC (L-N); 323-456VAC (L-L)
– podłączenie bezpośrednie: 63A dla DME D300 T2 MID
– podłączenie przez przekładniki prądowe dla DME D310 T2 MID
– dokładność pomiaru energii czynnej: klasa B (EN 50470-3)
– dokładność pomiaru energii biernej: klasa 2 (IEC/EN 62053-23)
– wielofunkcyjny wyświetlacz graficzny LCD
– migająca dioda LED do sygnalizacji poboru
– licznik energii częściowej z możliwością kasowania
– 1 programowalne wejście cyfrowe
– 2 programowalne wyjścia statyczne
– port optyczny do podłączenia modułów EXM 10... (tylko DME 310 T2 MID);
kompatybilne z Synergy
– obudowa modułowa - 4 moduły
– osłony zacisków dostarczane w standardzie
– stopień ochrony: IP40 od przodu; IP20 na zaciskach.


Trójfazowe z przewodem neutralnym lub bez,
z możliwością rozbudowy (Moduły rozszerzeń serii EXM10)
z certyfikatem MID

Zdjęcia	Kod zamówienia	Opis	Masa [kg]
Wyświetlacz cyfrowy.
	DME D310 T2 MID	Podłączenie przez przekładniki prądowe SP/5A, 2 programowalne wyjścia statyczne, wielopomiarowy, możliwość rozbudowy.	0,332
MODUŁY ROZSZERZEŃ DO DME D310 T2. Wejścia i wyjścia.
	EXM10 00	2 wejścia cyfrowe i 2 izolowane wyjścia statyczne
	EXM10 01	2 izolowane wejścia cyfrowe i 2 wyjścia przekaźnikowe, 5A 250VAC
Interfejsy komunikacji.
	EXM10 10	Izolowany port USB
	EXM10 11	Izolowany port RS-232
	EXM10 12	Izolowany port RS-485
	EXM10 13	Port Ethernet z funkcją webserwera
	EXM10 20	Izolowany port RS-485 i 2 wyjścia przekaźnikowe, 5A 250VAC
	EXM10 30	Pamięć danych, zegar czasu rzeczywistego z podtrzymaniem baterią

Certyfikaty i zgodności
Uzyskane certyfikaty: MID klasa B (EN 50470-1, EN 50470-3),
certyfikat dla modułu B (próba typu) + dla modułu D (zgodność produkcji).
Zgodne z normami: IEC/EN 50470-1, EN 50470-3.

Pomiary
- całkowita i częściowa energia czynna
- całkowita i częściowa energia bierna
- napięcie;
- prąd;
- moc czynna i bierna;
- współczynnik mocy;
- częstotliwość;
- licznik całkowity i częściowy;
- moc czynna średnia (z 15 minut);
- maksymalna moc czynna średnia (maksymalne zapotrzebowanie).
