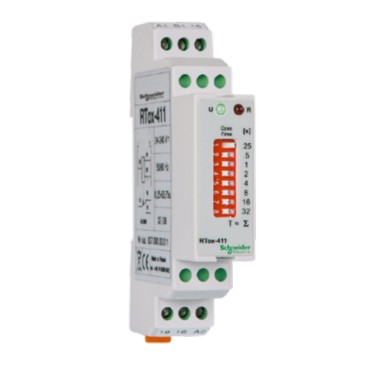

Przekaźniki czasowe RTox-411

Mikroprocesorowy czasowy przekaźnik RTox-411 przeznaczony jest do odmierzania zadanego czasu w układach zasilania oraz w układach automatyki przemysłowej.

Właściwości przkaźnika:

• Przekaźnik jednofunkcyjny. Realizuje funkcję opóźnionego wyłączenia po zaniku napięcia
    - (funkcja F) opóźnione przełączanie zestyków przekaźnika wykonawczego po zaniku napięcia
• Szeroki zakres nastaw czasu opóźnienia odpadu (od 0,00s do 63,75s)
• Analogowa nastawa czasu
• Szeroki zakres napięcia zasilania (od 24 do 240V AC/DC)
• Łatwość eksploatacji (brak akumulatora)

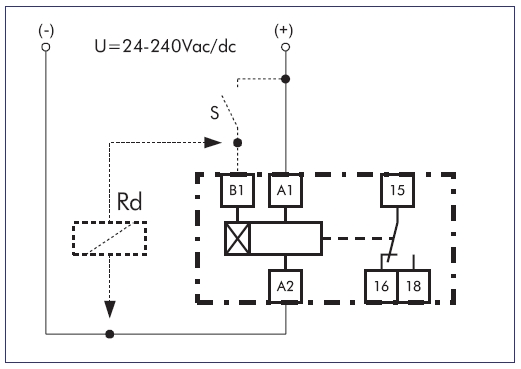

• Napięciowe wejściowe sterujące B1, umożliwiające bezzwłoczne odwzbudzanie przekaxnika wykonawczego poprzez zwarcie A1 z B1podczas obecności napięcia zasilania
• Przekaźnik wykonawczy o zestyku przełącznym zwłocznym
• Dioda LED sygnalizująca obecność napięcia zasilania (Un)
• Dioda LED sygnalizująca stan zestyków przekaźnika wykonawczego (R) oraz pobudzenie członu czasowego (krótkie rozbłyski diody)
• Montaż na szynie 35mm
• Zasada działania: Po zaniku napięcia zasilania (na zaciskach A1oraz A2) układ elektroniczny jest zasilany energią zgromadzoną w zasilaczu (jego pojemności). Po włączeniu napięcia zasilania (pojemność zasilacza całkowicie rozładowana - brak napięcia zasilania przez okres >1 godz.) przekaźnik jest gotowy do pracy po czasie 60s. Podczas pracy powinien być spełniony warunek Tu/T (patrz Dane techniczne)

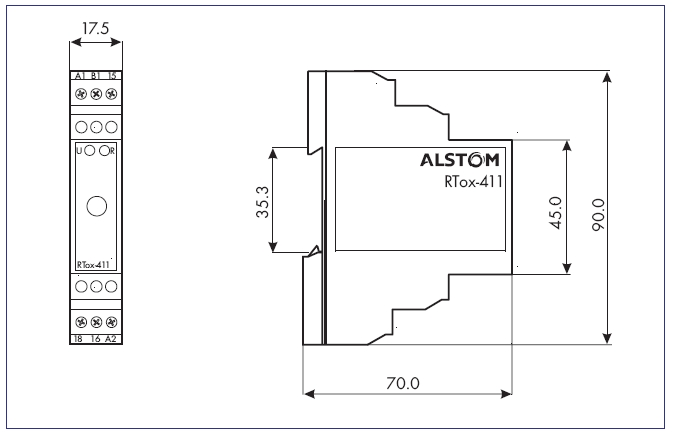

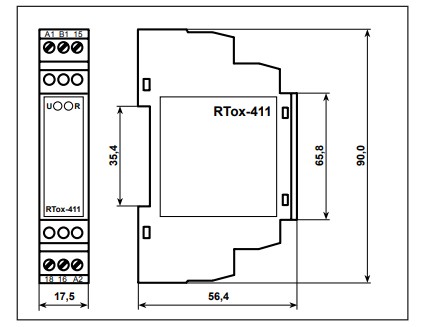

Wymiary przekaźnika:
