| Producent | Relpol |
| Seria | RM84 |
| Typ produktu | Przekaźnik elektromagnetyczny |
| Liczba i rodzaj zestyków | 2P, 2Z |
| Znamionowe / maks. napięcie zestyków AC | 250V / 400V |
| Znamionowy prąd obciążenia w kategorii AC1 | 8A / 250V AC |
| Znamionowy prąd obciążenia w kategorii DC1 | 8A / 24V DC |
| Znamionowy pobór mocy AC | 0,75VA |
| Znamionowy pobór mocy DC | 0,4 ... 0,48W |
| Do gniazda | GZP80, GZT80, GZM80, GZS80, GZF80, GZMB80 |

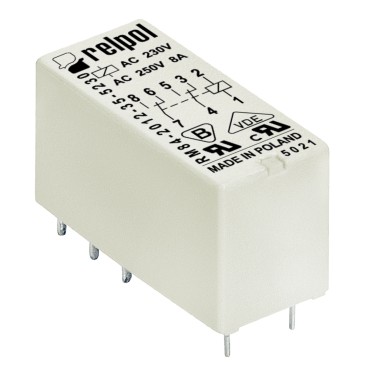

Przekaźnik RM84 to elektromagnetyczny przekaźnik miniaturowy ogólnego zastosowania. Przekaźniki RM84 przeznaczone są do bezpośredniego lutowania w obwodach drukowanych oraz do gniazd wtykowych z zaciskami śrubowymi GZT80 oraz GZM80 z obejmą GZT80-0040, montaż na szynie 35 mm lub na płycie. Do gniazd oferowane są muduły sygnalizacyjne / przeciwprzepięciowe typu M.. . Możliwość stosowania gniazd do obwodów drukowanych PW80 oraz EC50 z obejmą MH16-2.
Cechy przekaźników RM84:
• Styki bez kadmu
• Wysokość 15,7 mm
• Napięcie probiercze 5000V / odległośc izolacyjna 10 mm
• Do obwodów drukowanych i gniazd wtykowych
• Cewki AC i DC
• Styki 2P, 2Z; 8A
| Podstawowe dane techniczne | |
| Dane styków | |
| Ilość i rodzaj zestyków | 2P, 2Z |
| Materiał styków (w wykonaniu podstawowym) | AgNi |
| Maksymalne napięcie zestyków AC/DC | 400 V / 300V |
| Minimalne napięcie zestyków | 5V (AgNi) |
| Znamionowy prąd obciążenia w kategorii AC1 DC1 |
8A / 250 V AC 8A / 24V V DC |
| Minimalny prąd zestyków | 5mA (AgNi) |
| Maksymalny prąd załączania | 15 A |
| Obciążalność prądowa trwała zestyku | 8 A |
| Maksymalna moc łączeniowa w kategorii AC1 | 2000 VA |
| Dane cewki | |
| Napięcie znamionowe | 12...240 V AC 50/60 Hz 3...110 V DC |
| Znamionowy pobór mocy | AC - 0,75 VA; DC - 0,4-0,48 W |
| Pozostałe dane | |
| Znamionowe napięcie izolacji | 400 V AC |
| Stopień ochrony obudowy | IP40 lub IP67 |
| Symbol | Numer katalogowy | Konfiguracja styków | Prąd znamionowy zestyku | Napięcie cewki Us | Materiał styków |
|---|---|---|---|---|---|
| RM84-2012-35-1005 | 600332 | 2P | 8A | 5V DC | AgNi |
| RM84-2012-35-1006 | 600333 | 2P | 8A | 6V DC | AgNi |
| RM84-2012-35-1012 | 600335 | 2P | 8A | 12V DC | AgNi |
| RM84-2012-25-1012 | 600343 | 2P | 8A | 12V DC | AgNi |
| RM84-2012-35-1024 | 600336 | 2P | 8A | 24V DC | AgNi |
| RM84-2012-25-1024 | 600344 | 2P | 8A | 24V DC | AgNi |
| RM84-2012-25-1024-01 | 859619 | 2P | 8A | 24V DC | AgNi |
| RM84-3012-25-1024-01 | 860692 | 2P | 8A | 24V DC | AgSnO2 |
| RM84-3022-25-1024 | 600548 | 2Z | 8A | 24V DC | AgSnO2 |
| RM84-2012-35-1048 | 600337 | 2P | 8A | 48V DC | AgNi |
| RM84-2012-35-1110 | 600339 | 2P | 8A | 110V DC | AgNi |
| RM84-2012-35-5012 | 852385 | 2P | 8A | 12V AC | AgNi |
| RM84-2012-35-5024 | 604615 | 2P | 8A | 24V AC | AgNi |
| RM84-2012-35-5048 | 604616 | 2P | 8A | 48V AC | AgNi |
| RM84-2012-35-5110 | 604618 | 2P | 8A | 110V AC | AgNi |
| RM84-2012-35-5230 | 604622 | 2P | 8A | 230V AC | AgNi |
| RM84-3012-35-5230 | 852475 | 2P | 8A | 230V AC | AgSnO2 |
| RM84-2012-25-5230 | 604631 | 2P | 8A | 230V AC | AgNi |
| RM84-2012-25-5230-01 | 859519 | 2P | 8A | 230V AC | AgNi |
