| Producent | Relpol |
| Seria | R2M |
| Typ produktu | Przekaźnik elektromagnetyczny przemysłowy |
| Liczba i rodzaj zestyków | 2P |
| Znamionowe / maks. napięcie zestyków AC | 250V / 250V |
| Znamionowy prąd obciążenia w kategorii AC1 | 5A / 250V AC |
| Znamionowy prąd obciążenia w kategorii DC1 | 5A / 24V DC |
| Znamionowy pobór mocy AC | 1,5VA |
| Znamionowy pobór mocy DC | 0,9W |
| Do gniazda | GZ2 |

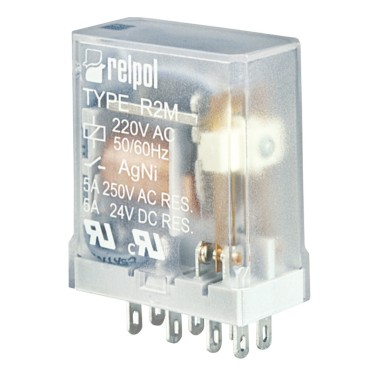

Przekaźnik R2M to przemysłowy - miniaturowy przekaźnik elektromagnetyczny ogólnego stosowania.
Przekaźniki R2M przeznaczone są do: gniazd wtykowych z zaciskami śrubowymi GZ2 z obejmą GZ2-1060 i zaczepami GZ2 1111, montaż na szynie 35 mm lub na płycie; gniazd wtykowych do lutowania G2M zobejmą G4 1050 i zatrzaskiem G2M 1020 oraz do bezpośredniego lutowania w obwodach drukowanych.
Cechy przekaźników R2:
• Miniaturowe wymiary
• Do gniazd wtykowych, montaż na szynie 35mm lub na płycie.
• Do obwodów drukowanych i do połączeń lutowanych
• Cewki AC i DC
• Styki 2P; 5 A
| Symbol | Numer katalogowy | Konfiguracja styków | Prąd znamionowy zestyku | Napięcie cewki Us | Materiał styków |
|---|---|---|---|---|---|
| R2M-2012-23-1006 | 617169 | 2P | 5A | 6V DC | AgNi |
| R2M-2012-23-1012 | 617170 | 2P | 5A | 12V DC | AgNi |
| R2M-2012-23-1024 | 617171 | 2P | 5A | 24V DC | AgNi |
| R2M-2012-23-1048 | 617172 | 2P | 5A | 48V DC | AgNi |
| R2M-2012-23-1110 | 617175 | 2P | 5A | 110V DC | AgNi |
| R2M-2012-23-5006 | 620483 | 2P | 5A | 6V AC | AgNi |
| R2M-2012-23-5012 | 620484 | 2P | 5A | 12V AC | AgNi |
| R2M-2012-23-5024 | 620485 | 2P | 5A | 24V AC | AgNi |
| R2M-2012-23-5110 | 620488 | 2P | 5A | 110V AC | AgNi |
| R2M-2012-23-5230 | 802541 | 2P | 5A | 230V AC | AgNi |
